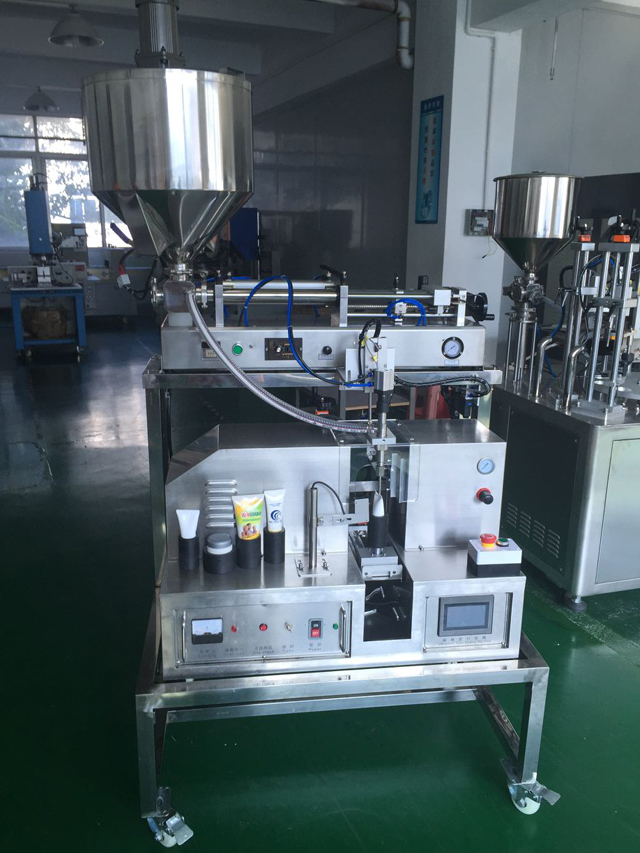

Pusautomātiska cauruļu pildīšanas iekārta ar ultraskaņas blīvēšanas aprīkojumu

• Modelis: VK-TFS-002U
• Barošana: 220V/50HZ/vienfāze
• Jauda: 1500w
• Frekvence: 20Khz
• Caurules garums: 40-280mm
• Caurules diametrs: 10-80 mm
• Uzpildes tilpums: A: 5-30 ml B: 6-60 ml C: 10-120 ml D: 25-250 ml E: 50-500 ml (pēc izvēles)
• Izmērs: 735*670*1300mm
• Svars: 130kg

Skatīt Video

Funkcija un pielietojums

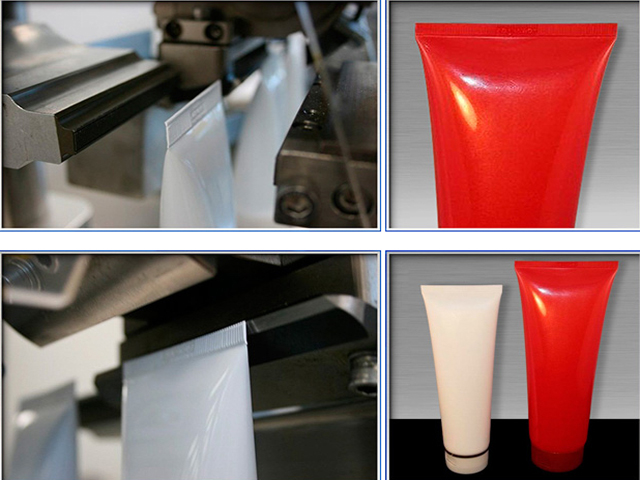

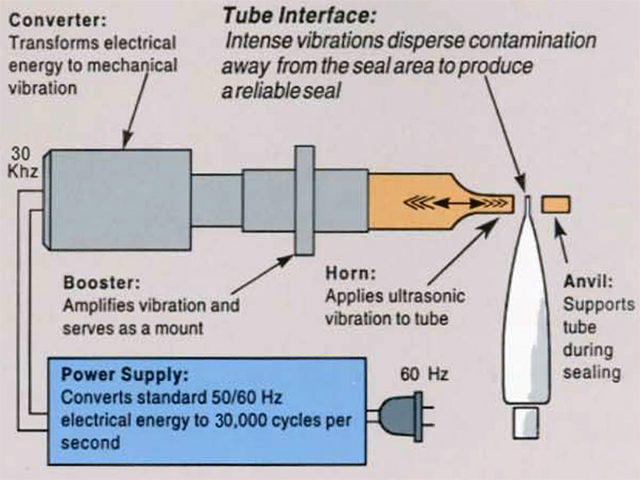

Izmantojiet ultraskaņu, lai metinātu plastmasas mīksto caurules galu. Metināšanas laikā nav nepieciešama līmjava, pildviela vai šķīdinātājs, nepatērē lielu daudzumu siltuma, viegli lietojams, liels metināšanas ātrums, augsta efektivitāte.

Šo mašīnu plaši izmanto zobu pastās, kosmētikā, medicīnas produktos, pārtikas un rūpnieciskajās caurulēs utt.

Galvenie parametri

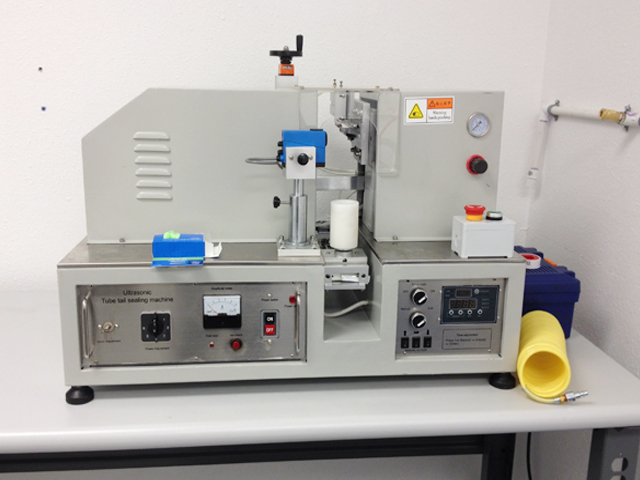

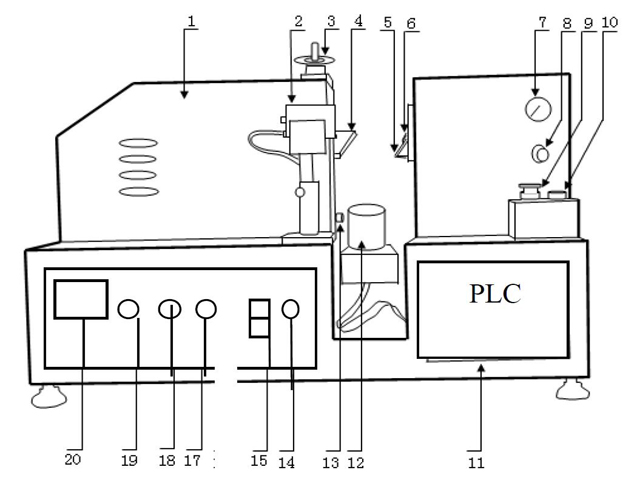

Blīvēšanas mašīnas izkārtojums

1. Galvenais korpuss
2. Sensors
3. Caurules augstuma regulēšana
4. Priekšējā veidne
5. Muguras veidne
6. Griezējs
7. Gāzes spiediena mērītājs
8. Gāzes spiediena regulēšana
9. Avārijas poga
10. Sākt poga
11. PLC
12. Turētājs
13. Veidņu spraugas regulēšana
14. Strāvas lampa
15. Strāvas slēdzis
16. Noskaņot
17. OSC pārbaude
18. Pārslodzes lampiņa
19. Iekraušanas mērītājs

(Piezīme: lūdzu, pārbaudiet priekšējās veidnes skrūvi, ja tai ir spēcīga bloķēšana, jo baidās, kad transportēšana un skrūve ir vaļīga)

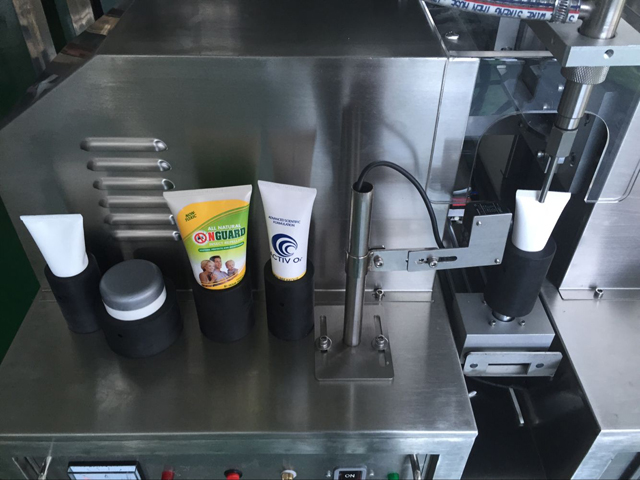

Blīvējuma daļa

• Motora iedarbināšana: tas ir paredzēts, lai kontrolētu caurules turētāja darbību
• Padeves cilindra palaišana: tas ir paredzēts, lai kontrolētu caurules turētāja padevi
• Ultraskaņas cilindra palaišana: tas ir paredzēts, lai kontrolētu augšējo un leju veidņu darbību.
• Apgriešanas cilindra iedarbināšana: tas ir paredzēts griezēja vadībai
• Uzpildes cilindrs: tas ir paredzēts, lai kontrolētu uzpildes galviņas cilindra zvaigznīti vai apturētu, ja to veic manuāli
• Uzpildes sākums: tas ir paredzēts, lai kontrolētu uzpildes zvaigzni vai apturētu manuāli
• Ultraskaņas palaišana: tas ir paredzēts frekvences kontrolei, tas ir tāds pats kā “18. OSC pārbaude”
• Caurules orientācija ieslēgta: tas ir paredzēts sensora izslēgšanai/ieslēgšanai
• Laika iestatījums: Šis ir paredzēts, lai pielāgotu aizkaves laiku/metināšanas laiku/turēšanas laiku
• Aizkaves laiks: 0,80
• Metināšanas laiks: Caurules diametrs 20, laiks būs aptuveni: 0,20, caurules diametrs 30, laiks būs aptuveni 0,40, caurules diametrs 40, laiks būs apmēram 0,50, caurules diametrs 50, laiks būs aptuveni 0,7
• Turēšanas laiks: 0,35

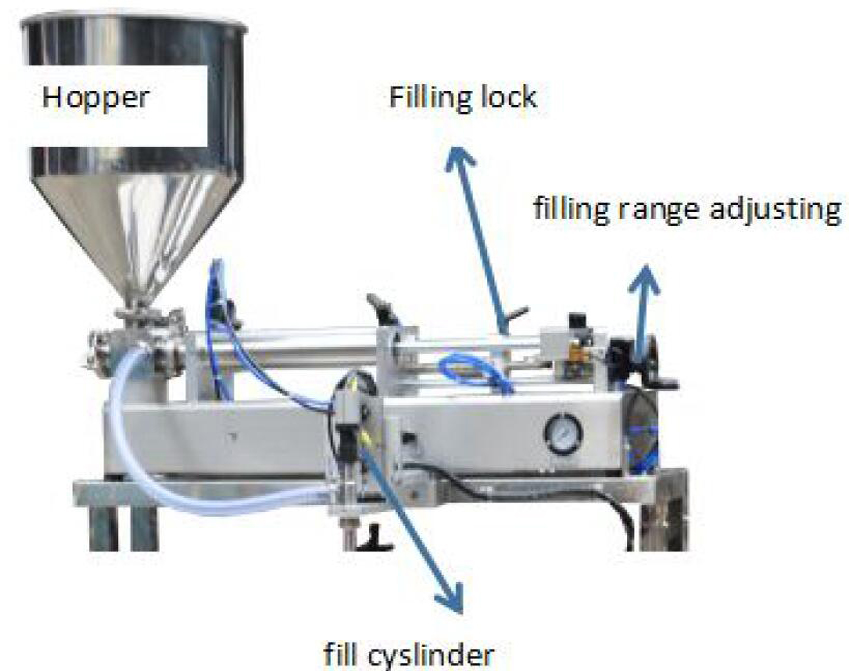

Aizpildīšanas daļa

Darbības process

1. Pareizi pievienojiet strāvu un saspiestu gaisu (ieteicams 0,5 MPa).
2. Nospiediet barošanas slēdzi
3. Nospiediet pogu "OSC pārbaude" un vienlaikus iestatiet pogu "Tune", lūdzu, izmantojot pogas Tune skrūvi, varat pagriezties pa kreisi vai pa labi, vienlaikus atrodot "Signāla gaismas" minimumu (tas būs aptuveni zems par 1A ) fiksēta “Frekvences pielāgošana”. (nespiediet 'OSC pārbaudīt' nepārtraukti, nospiediet to ar pārtraukumiem)
4. Uzlieciet cauruli uz turētāja.
5. Nospiediet "Ultraskaņas cilindra palaišana", priekšējā un aizmugurējā veidne tiks aizvērta. iestatiet "veidņu spraugas regulēšana", ļaujiet divām veidnēm vienkārši saskarties un bez atstarpes. Nospiediet 'griezēja kontrolieris' un apstipriniet, ka griezējs darbosies nevainojami. (Regulējot, plastmasas caurule jāuzliek uz caurules turētāja)
6. Iestatiet priekšējo veidni un aizmugurējo veidni un griezēju sākotnējā stāvoklī.
7. Uzlieciet cauruli uz 'turētāja' un nospiediet 'Padeves cilindra palaišana', caurule darbosies starp divām veidnēm. Ja nepieciešams, noregulējiet turētāja augstumu. (ieteicams, ka caurule ir 2–3 mm augstāka par aizmugures veidni)
8. Atgrieziet cauruli sākotnējā stāvoklī.
9. Iestatīt automātisko statusu, ieslēdziet sensoru, ja caurulei ir krāsu kods, pretējā gadījumā izslēdziet to.
10. Nospiediet 'Auto', iekārta darbosies automātiski.

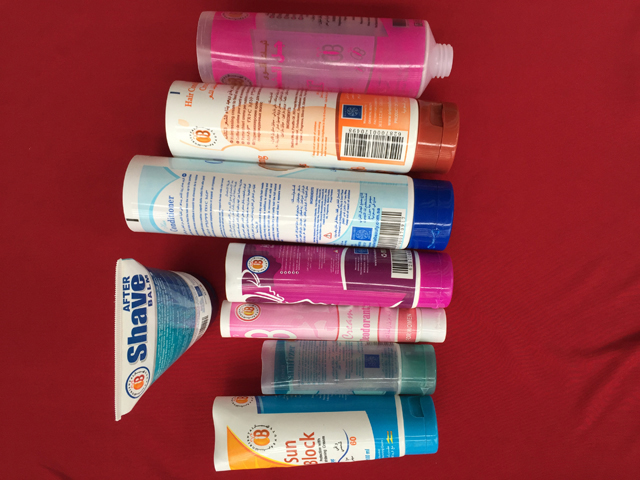

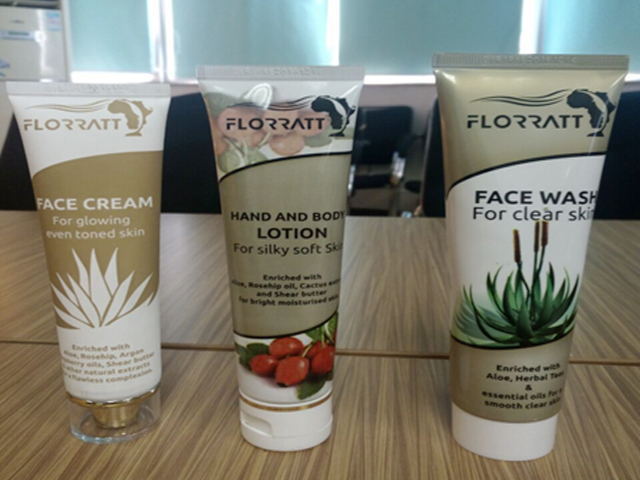

Paraugi

Neveiksme un risinājums
