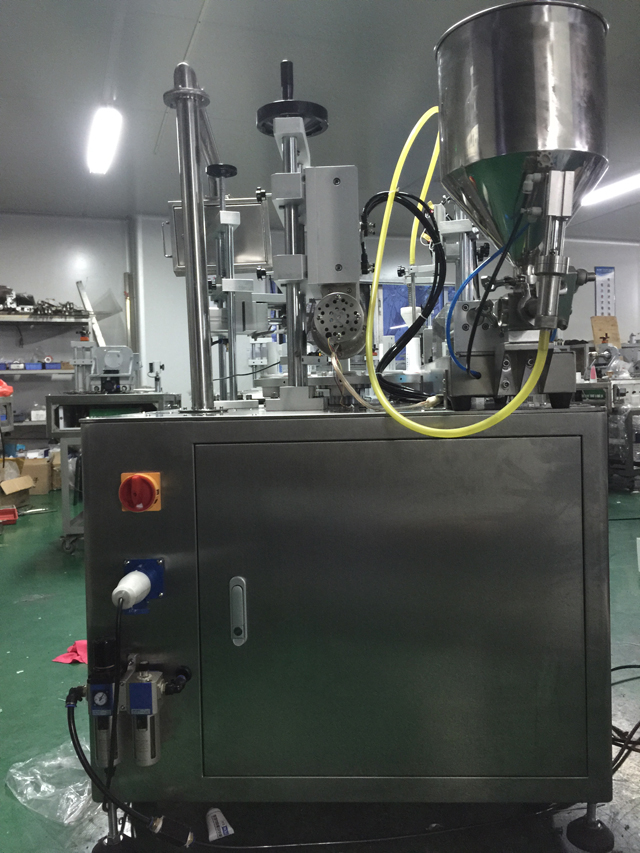

Pusautomātiska rotējošo cauruļu pildīšanas iekārta ar ultraskaņas astes blīvējumu

• Modelis: VK-TFS-006U
• Barošana: AC220V 50/60HZ vienfāze
• Jauda: 2KW
• Uzpildīšanas diapazons: A: 5-30 ml B: 6-60 ml C: 10-120 ml D: 25-250 ml E: 50-500 ml
• Blīvējuma diametrs: 5-50 mm
• Maksimālais augstums: 5-200 mm
• Jauda: 20-30 caurules/min
• Izmērs: 1300*900*1550mm
• ZR: 350 kg
• HS kods: 8422 303090
• Mašīnas korpuss: 202# nerūsējošais tērauds

Skatīt Video

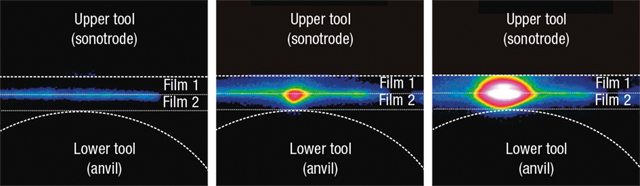

Ultraskaņas blīvēšanas mašīnas cauruļu pildīšanas iekārta ir saistīta ar ultraskaņas blīvējumu, kausēšanai nepieciešamais siltums tiek ģenerēts tikai termoplastiskā blīvējuma slāņa iekšpusē. Lokalizētai vibrāciju pārvēršanai berzes siltumā laktas vai sonotroda profili lielākoties ir lineāri un ietver rādiusus vai mazus plato. Šie profili nodrošina enerģijas ievades fokusēšanu un tādējādi īsus blīvēšanas laikus no 100 līdz 200 milisekundēm. Ar ultraskaņas blīvējumu siltums tiek ģenerēts plēves iekšpusē, nevis siltuma ievade no ārpuses, kā tas, piemēram, notiek ar termisko blīvējumu. Instrumenti (sonotrode un lakta), kas nonāk tiešā saskarē ar iepakojuma materiālu, paliek auksti visa metināšanas procesa laikā. Atbalsta slānis paliek gandrīz auksts un, pārtraucot enerģijas ievadi, siltums ātrāk izkliedējas uz āru, pateicoties temperatūras starpībai starp atbalsta slāni un blīvējuma slāni, tādējādi karstās saķeres pretestība ir ievērojami augstāka.

Ultraskaņas blīvējums ir īpaši piemērots:

• Termoplastiskās plēves (maisiņi un maisiņi) Caurules, paplātes un krūzes
• Caurules, paplātes un krūzes
• Kartona iepakojums ar termoplastisku pārklājumu
• Vārsti un ventilācijas atveres uz plēvēm/filtru materiāliem
• Uzskrūvējamie vāciņi uz pārklāta kartona iepakojuma/plēvēm

Izvēloties cauruļu pildīšanas aprīkojumu plastmasas caurulēm, ir ļoti svarīgi izprast dažādu veidu pieejamās cauruļu blīvēšanas iespējas. Cauruļu pildīšanas iekārtas ir aprīkotas ar karstā gaisa blīvēšanas, ultraskaņas blīvēšanas, impulsa blīvēšanas vai karstās žokļu blīvēšanas iespējām. Saspiežamās caurules veida saskaņošana ar pareizu cauruļu blīvēšanas aprīkojumu ir ļoti svarīga, lai nodrošinātu spēcīgu, profesionālu cauruļu blīvējumu. Katrs caurules materiāls darbojas atšķirīgi, tāpēc tas, kas ir piemērots viena slāņa polietilēna kosmētikas caurulei, var nedarboties tik labi ar daudzslāņu COEX cauruli. Atkarībā no konkrētā produkta nozares, piemēram, kosmētikas tūbiņas, personīgās higiēnas tūbiņas, farmaceitiskās tūbiņas vai mājsaimniecības un rūpnieciskās tūbiņas, pareiza tūbiņu pildīšanas un noslēgšanas aprīkojuma izvēle var būt sarežģīta. Apskatīsim divas populārākās iespējas, ko pašlaik izmanto cauruļu iepakošanas nozarē.

Karstā gaisa cauruļu hermētiķi

Populārākā cauruļu blīvēšanas tehnika ir karstā gaisa cauruļu blīvēšana. Ar šo sistēmu tiek ģenerēts karstais gaiss, kas tiek iepūsts plastmasas vai lamināta caurules atvērtajā galā. Šis uzkarsētais gaiss iekļūst plastmasas caurules sieniņā, pietiekami sildot materiālu, lai padarītu to mīkstu un lokanu. Caurules blīvēšanas žokļu komplekts pēc tam saspiež mīkstināto plastmasu, lai aizmetinātu atvērto galu. Šīs cauruļu blīvēšanas tehnoloģijas galvenā priekšrocība ir tās ātrums. Vēl viena priekšrocība ir karstā gaisa hermētiķu darbība ar lielāko lamināta vai plastmasas cauruļu klāstu. Neatkarīgi no tā, vai caurules materiāls ir LDPE, MDPE, HDPE, PP, mono slānis vai daudzslāņu ar vai bez EVOH barjeras aizsardzības, karstā gaisa caurules blīvējumam vajadzētu darboties. Tomēr trūkums ir nepieciešamība pēc īpašām karstā gaisa sprauslām, kas atbilst katrai diametra caurulei, kas ir piepildīta un noslēgta. Tas palielinās izmaksas par detaļu nomaiņu, kas nepieciešamas caurules darbībai. Tomēr formāta daļu izmaksas ir minimālas, ja ņem vērā ražošanas apjomu ar lielāku caurlaidspēju. Mēs iesakām šāda veida cauruļu pildvielu, ja ražošanas apjoms ir lielāks par 20 000 caurulēm.

Ultraskaņas cauruļu blīvētāji

Ultraskaņas cauruļu blīvēšana ir vēl viena populāra iespēja, kas mūsdienās atrodama iepakošanas nozarē. Atsevišķi cauruļu blīvētāji, izmantojot ultraskaņu, ir populāri maza apjoma cauruļu iekārtām. Cauruļu pildīšanas iekārtas var arī aprīkot ar ultraskaņas cauruļu blīvēšanas sistēmām kā alternatīvu karstā gaisa blīvēšanai. Ar ultraskaņas cauruļu blīvējumu plastmasas un lamināta caurules tiek noslēgtas ar ultraskaņas blīvējošā raga augstas frekvences vibrāciju. Šī augstfrekvences vibrācija rada intensīvu siltumu pie caurules sienas, kas izraisa polietilēna caurules plastmasas mīkstināšanu. Plastmasas caurules atvērtais gals tiek turēts aizvērts zem spiediena no blīvējuma raga un atbilstošas blīvēšanas laktas, tādējādi veidojot spēcīgu metinājumu. Cauruļu blīvēšanas ar ultraskaņas tehnoloģiju priekšrocības ir lietošanas vienkāršība, nav vajadzīgas pēc pasūtījuma izgatavotas izmēra daļas, kā arī iespēja noblīvēt caur produktu piesārņojumu blīvējuma zonā, kā tas notiek, pārpildot cauruli ar produktu. Tomēr trūkums ir mazāks cauruļu blīvēšanas ātrums, salīdzinot ar karstā gaisa blīvējumu. Ciktāl tas attiecas uz mūsu ultraskaņas blīvēšanas mašīnu, tālāk sniegtā pamatinformācija:

• Plastmasas kompozītmateriālu šļūtenes pildīšanas un blīvēšanas iekārta, kas izgatavota no nerūsējošā tērauda, izmantojot pogas, lai kontrolētu darba procesu: mākslīgās caurules, automātiska rotācija, kvantitatīva uzpilde, automātiski nogriež, sildīšanas blīvējums, nogriezta aste, pabeigta izeja.
• Viss darbs, izmantojot pilnu cilindra gājiena vadību, viegli regulējams uzpildes tilpums, var regulēt uzpildes ātrumu.
• Tas attiecas uz visu veidu plastmasas un kompozītmateriālu šļūteņu pildīšanu, blīvēšanu, datuma drukāšanu, nogrieztu asti. Blīvējuma glīts izskats, stiprs blīvējums, augsta precizitāte, laba stabilitāte.

Pamatparametri

Piezīme: Iepriekš minētie parametri ir tikai atsaucei.

Iekārta pastāvīgi uzlabo parametrus, var izraisīt faktiskās neatbilstības, lūdzu, saprotiet.

Kā darbojas ultraskaņas blīvējums

Ultraskaņas cauruļu blīvētājs ir paredzēts uzstādīšanai praktiski visu veidu iepildīšanas mašīnās. Kad caurule tiek virzīta uz ultraskaņas caurules blīvēšanas staciju, slēdzis aizveras, lai sāktu metināšanas ciklu. Gaiss tiek virzīts cilindros, lai virzītu metināšanas laktu un ultraskaņas ragu caurules centra līnijas virzienā.

Caurule ir aizvērta līdz iepriekš iestatītai spraugai un tiek turēta skaņas enerģijas pielietošanai.

Ultraskaņas barošanas avots paņem 50/60 Hz elektrisko enerģiju un, izmantojot jaudas oscilatoru, pārvērš to par 30 000 cikliem sekundē.

Šī augstfrekvences elektriskā enerģija tiek pielietota pārveidotājam, kas pārveido elektrisko strāvu augstas frekvences mehāniskās vibrācijās.

Skaņas enerģija liek ragam vibrēt pret caurules galu ar ātrumu 30 000 ciklu sekundē.

Intensīvā vibrācija izkliedē jebkādu piesārņojumu no blīvējuma zonas un rada siltumu materiāla savienošanai.

Pēc tam enerģija tiek apturēta un caurule tiek turēta aizvērta īsu laiku (parasti no 0,05 līdz 0,150 sekundēm).

Tad caurule iet uz nākamo uzpildes līnijas staciju. Parasti cikla laiks ir no 45 līdz 80 vienībām minūtē, atkarībā no caurules diametra un materiāla.

Produkta īpašības

• Iekārtu var izmantot sprādziendrošu vienībām.
• Galvenokārt izmanto ūdens, eļļas, losjonu, pastas līdzīga materiāla kvantitatīvai pildīšanai. Atbilstoši pildījuma vajadzībām, regulējams darba virsmas pacēlums.
• Uzpildes tilpums 5-1000ML, Sadalīts sešās sērijās: A, B, C, D, E, F.

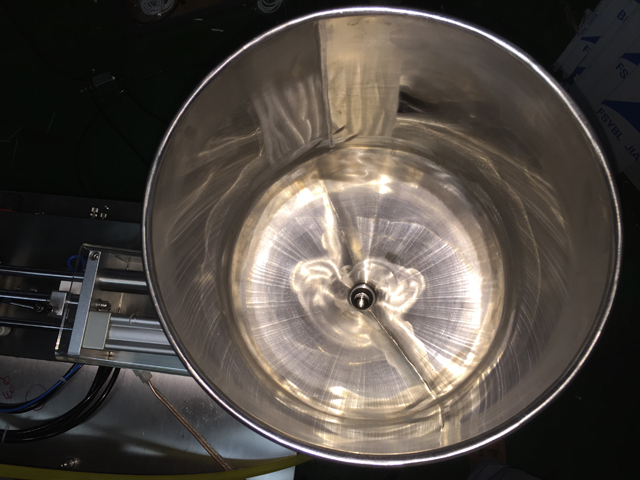

• Padeves režīms: Normal Gravity / automātisks sūkšanas veids Izvēlieties vienu.

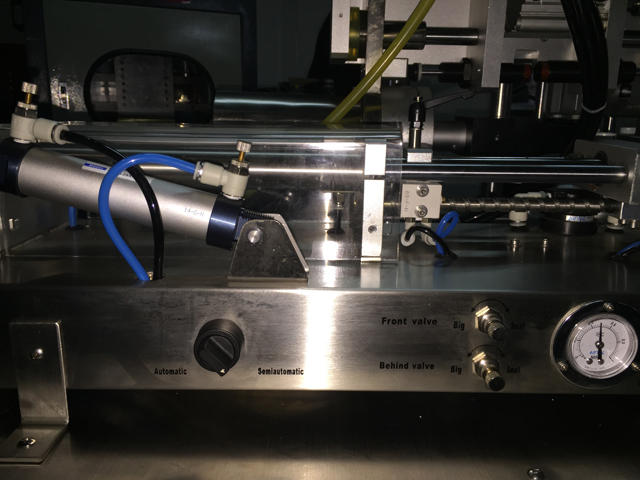

• Vadība: pneimatiskā vadība

Darba vieta cauruļu pildīšanas blīvēšanas mašīnai pusautomātiska

1. Laboratorija

2. Rūpnieciskās ražošanas operācijas ar nepārtrauktas apstrādes līniju

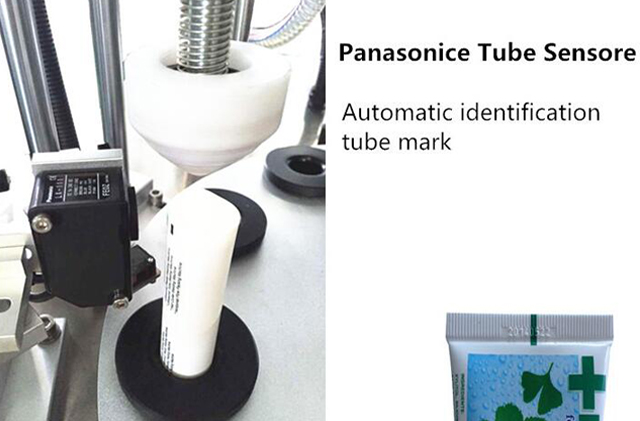

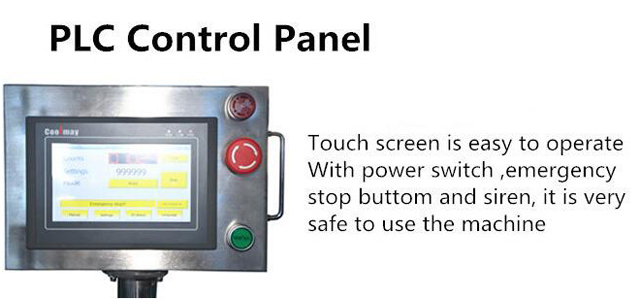

Detalizēti attēli

Caurules paraugi
