Pusautomātiska strāvas vada kabeļa vadu uzlīmju karoga marķēšanas mašīna

• Modelis: VK-T807
• Marķējuma precizitāte: ±1 mm (izņemot produkta etiķetes novirzi)
• Marķēšanas ātrums: 20 ~ 40 gab/min (līdz produkta izmēram)
• Piemērojamais izstrādājuma izmērs: 20≤garums≤300mm, 20≤platums≤200mm
• Piemērojamais etiķetes izmērs: 20≤garums≤150mm, 20≤platums≤150mm
• Mašīnas izmērs: 970*790*1440mm
• Gaisa spiediens: 0.6Mpa
• Jauda: 220V, 50/60HZ/140W
• Svars: 99KG

Skatīt Video

Manuāla apaļas virsmas vadu marķēšanas iekārta nodrošina pusautomātisku līmējošās etiķetes vai līmplēves marķēšanu uz stieples ūdens caurules, skrūvgrieža utt.

Kā mašīna darbojas:

Marķēšanas mašīnas pamatā ir PLC kā kodols, kas uztver signālus un kontrolē visu sistēmu darbu. Nospiežot pedāļa slēdzi, signāls tiks nosūtīts uz PLC un apstrādāts saskaņā ar programmu komplektu.

Pēc tam pabeidziet etiķetes noņemšanas un padeves procesus, iedarbinot pakāpju motora vadības sistēmu. Tajā pašā laikā etiķetes pozīcijas sensors (pazīstams arī kā elektriskā acs) vienmēr pievērsīs uzmanību attālumam, ko etiķete iet cauri.

Kad etiķete iziet cauri, sensors nekavējoties nosūtīs signālu uz PLC. Pēc tam PLC saskaņā ar programmu komplektu nosūta signālu pakāpju motora vadības sistēmai, lai tā apstātos, un ieslēdzas marķēšanas sistēmā, lai pabeigtu marķēšanas procesu.

Darbības princips

Transmisijas sistēma:

Pakāpju motors nodrošina jaudu, lai noņemtu etiķetes, izmantojot sinhrono siksnu, kas vada vilces mehānismu un materiāla uztveršanas mehānismu, lai panāktu etiķešu noņemšanu un Glassine pamatnes loksnes pārstrādi.

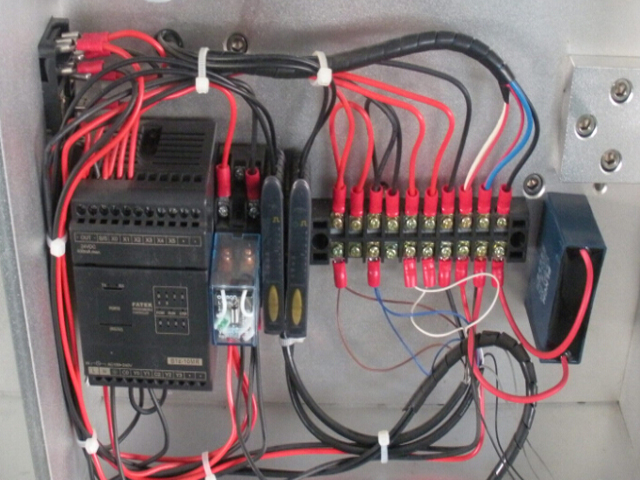

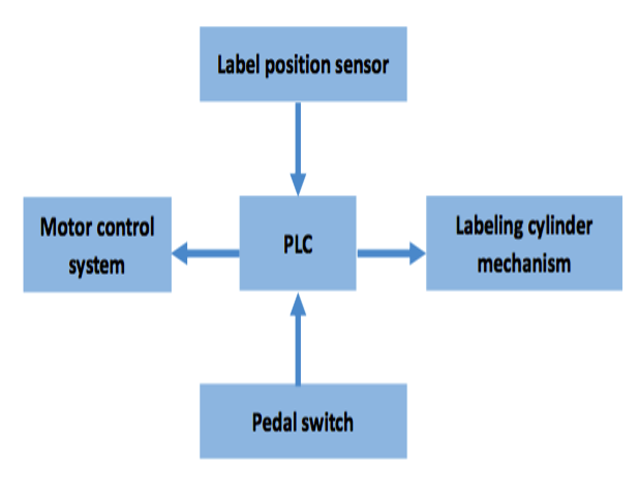

Kontroles sistēma:

Šo mašīnu kontrolē, izmantojot elektrību un gāzi. Signāls no elektriskās acs (SICK sensora) un pedāļa slēdža tiks pārsūtīts uz PLC apstrādei, lai veiktu visus etiķešu noņemšanas, marķēšanas un skaitīšanas procesus.

Stiepļu marķēšanas mašīnas pielietojums:

Produkts Piemērojams: Garie apaļie izstrādājumi, kuriem jābūt marķētiem ar papīra etiķeti vai plēves etiķeti uz virsmas;

Piemērojamās nozares: Plaši izmanto elektriskajā, medicīnā, plastmasā, rūpniecībā utt.

Stiepļu marķēšanas mašīnas tehniskie parametri:

Maza konstrukcija aizņem mazāk vietas, un to ir viegli pārvietot un ielādēt.

Laba marķēšanas precizitāte un stabilitāte; Glīti, bez grumbām, bez burbuļiem.

To ir viegli lietot un pielāgot. Jaunie darbinieki to var viegli izmantot vai pielāgot pēc vienkāršas apmācības.

Stabila darbība.

Tehniskie dati:

Konfigurācija:

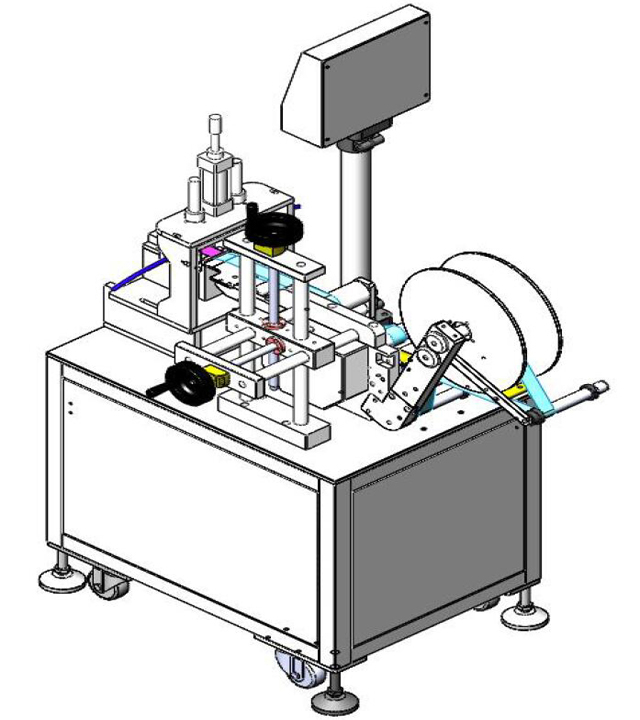

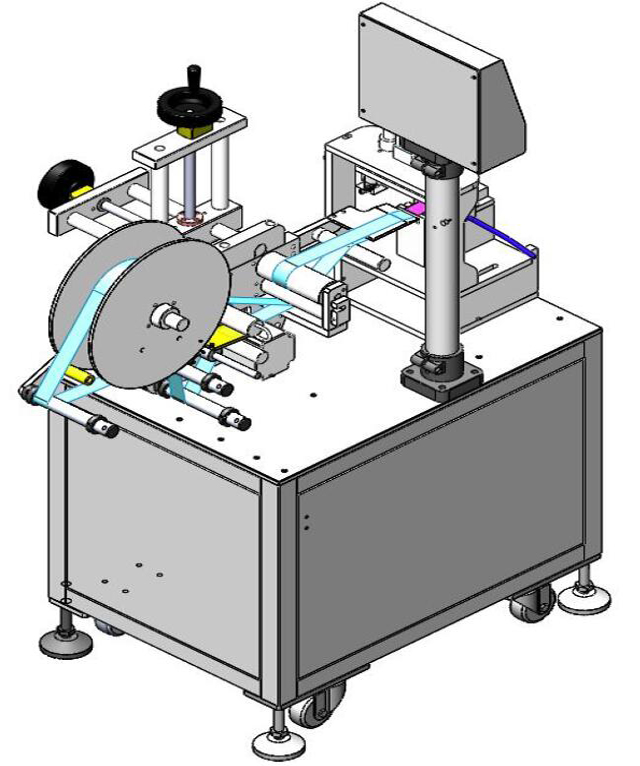

Cits zīmējums

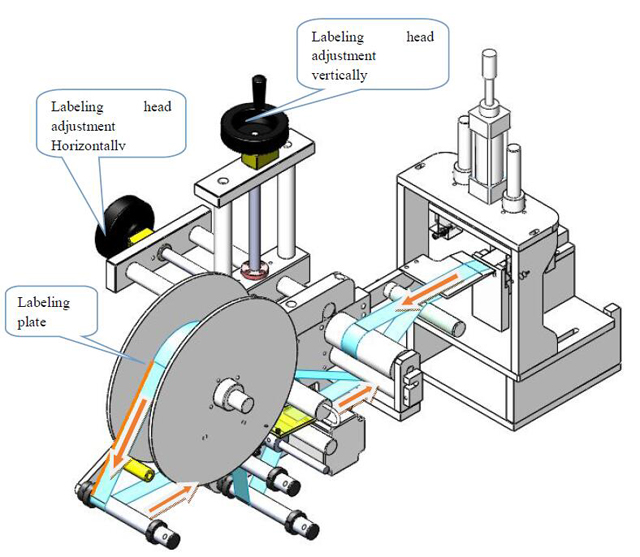

Marķēšanas galva

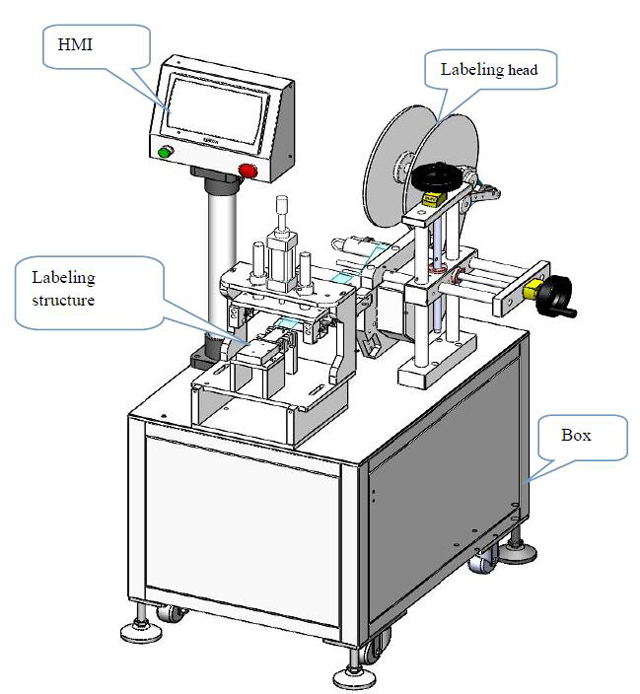

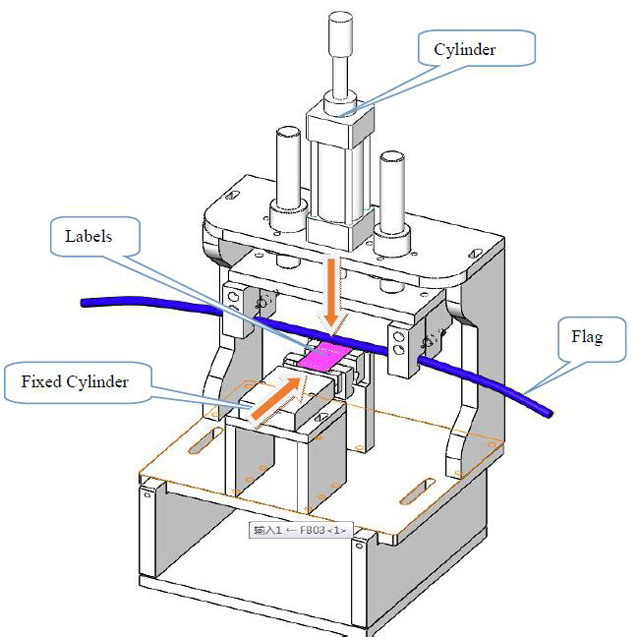

Marķējuma struktūra

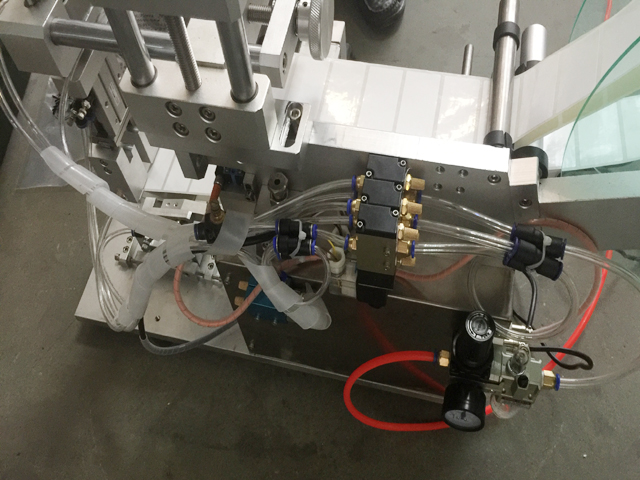

Marķēšanas stiepļu mašīnas skats no aizmugures

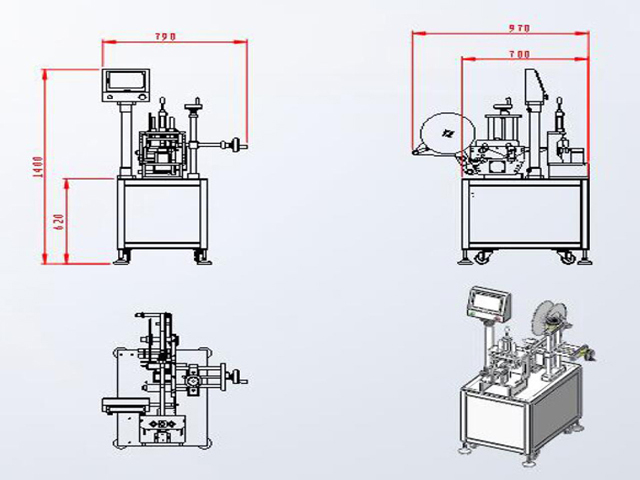

Daļēji automātiskas stiepļu marķēšanas iekārtas izmēru rasējums:

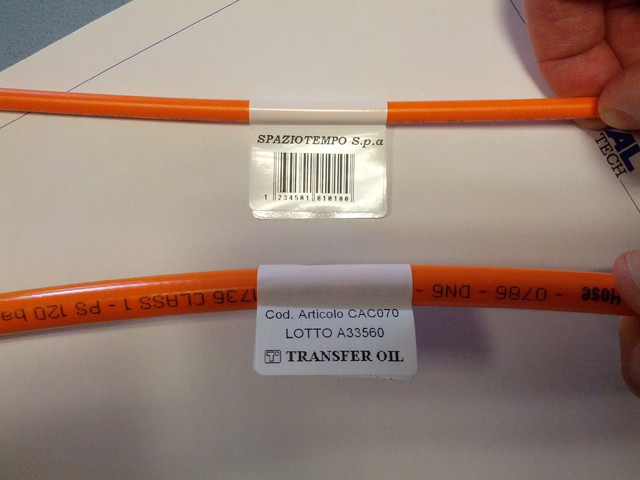

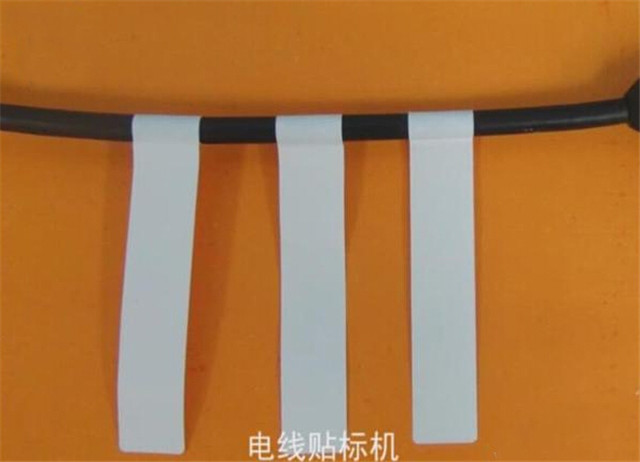

Marķējuma paraugi:
