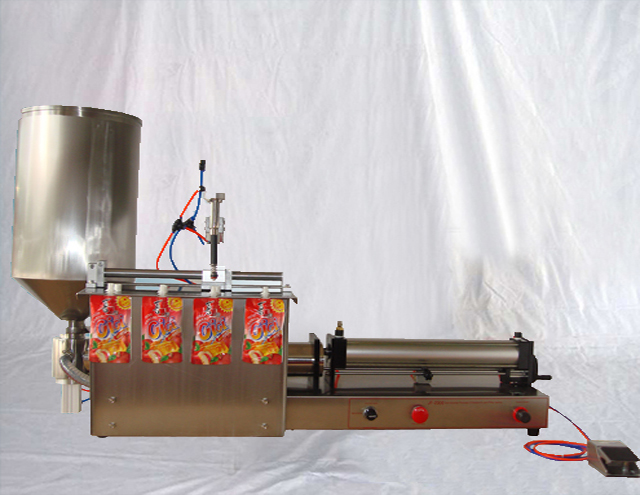

Pusautomātiskā pneimatiskā snīpi maisiņu maisu pildīšanas mašīna

Modelis: VK-SPF
Spriegums: 220/110V 50/60Hz
Jauda: 27W
Nominālais spiediens: 0,4-0,6 Mpa
Uzpildes ātrums: 20-35 pudeles / min / galva
Uzpildes precizitāte: ≦ ± 1%
Pildījuma diapazons: 100-1000ml
Izmērs: 160 cm * 44 cm * 37 cm
Neto svars: 50 kg;
Bruto svars: 65 kg

Šī pusautomātiskā virzuļa tipa iepildīšanas iekārta, kuras pamatā ir ārvalstu līdzīgu produktu atsauce, ir jauns dizains, kam pievienota papildu funkcionalitāte. tas padara darbu vieglu un ērtu darbam, precizitātes kļūdu, uzpildes tilpuma regulēšanu, mašīnas tīrīšanu un apkopi.

Šīs pneimatiskās uzpildes mašīnas dizains izmanto pneimatiskās sastāvdaļas, nevis elektrisko vadības ķēdi, tāpēc tā ir piemērota lietošanai vidē ar sprādziendrošu prasībām.

Mašīnas modeļa izvēle

Mašīnas modeļa izvēle ir saistīta ar maksimālā uzpildes tilpuma prasībām.

Pamatparametrs

Modelis: VK-SPF
Spriegums: 220/110V 50/60Hz
Jauda: 27W
Nominālais spiediens: 0,4-0,6 Mpa
Uzpildes ātrums: 20-35 pudeles / min / galva
Uzpildes precizitāte: ≦ ± 1%
Pildījuma diapazons: 100-1000ml
Izmērs: 160 cm * 44 cm * 37 cm
Neto svars: 50 kg;
Bruto svars: 65 kg

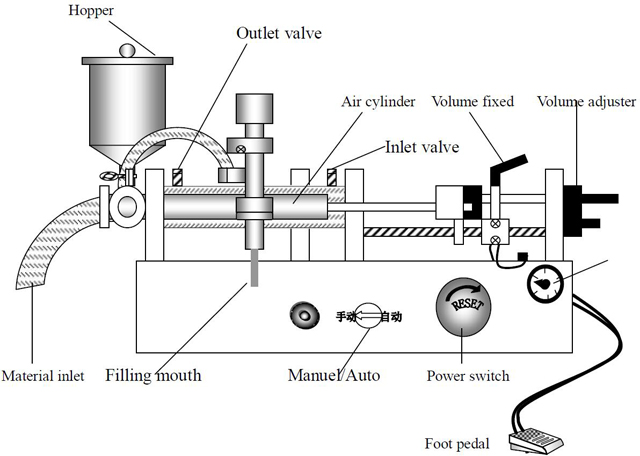

Mašīnas darbības princips

Spiežot un velkot gaisa cilindru, tas virza cilindra virzuli veikt turp un atpakaļ kustību, kas liek materiālam cilindram radīt negatīvu spiedienu.

Kad cilindrs tiek stumts uz priekšu, tas velk virzuli uz aizmuguri, un materiāla cilindra iekšpusē negatīvais spiediens absorbē materiālu ieplūdes caurulē no materiāla piltuves.

Kad cilindrs velk atpakaļ, tas spiež virzuli uz priekšu, materiāls tiks uzsūkts uz pildījuma muti no caurules, pēc tam tas piepildās līdz tukšajām pudelēm. (uzpildes galviņa automātiski atveras un aizveras, kad materiāls uzsūcas un ārā)

Šī virzuļa tipa uzpildes iekārta ir viena, vienkārša mehāniska darbība katram pildījumam, tāpēc tai ir augsta uzpildes precizitāte un stabilitāte standarta konteineram.

Pusautomātiskās pneimatiskās uzpildes mašīnas funkcijas

Iekārta kontrolei izmanto saspiestu gaisu, tai ir augsta drošība, kas īpaši piemērota lietošanai saskaņā ar sprādziendrošu prasībām.
Tas neradīs statisko elektrību un kaņepju elektrības fenomenu; iekārtai nav jāpievieno zemējuma vads.
Pateicoties pneimatiskajai vadībai un fiksētajam uzpildes tilpumam, uzpildes tilpums ir raksturīgs ar augstu precizitāti, ko var kontrolēt 0,3% robežās. (tas ir balstīts uz maksimālo uzpildes tilpumu)
Avārijas apstāšanās gadījumā jums vienkārši jāizslēdz pneimatiskais slēdzis, virzulis tiks automātiski ievilkts atpakaļ sākuma stāvoklī, un mašīna pārtrauks uzpildīšanu.

Pārbaudes un darbības secība pirms mašīnas palaišanas

Pirms mašīnas iedarbināšanas veiciet pārbaudi, tādējādi var izvairīties no mehāniskām kļūmēm vai traumām.

Pārbaude un darbība:

Spriegošanas rokturis priekšpusē un aizmugurē, vai tas ir cieši nofiksēts vai nē?
Ieplūdes un izejas trīs spaiļu skava, vai tā ir fiksēta vai nē?
Vai uzpildes galviņa un tās horizontālā, vertikālā svira ir nostiprināta?
Pievienojiet gaisa kompresora iekārtai, spiediens ir mazāks par 8㎏/c㎡, spiediena regulēšana ir aptuveni 4-5 ㎏/c㎡.
Ieslēdziet gaisa padeves slēdzi.

(Piezīme: stingri aizliegts ilgstoši strādāt bez pildījuma materiāla)

Uzpildes tilpuma regulēšana

Uzpildes tilpuma regulēšana ir atkarīga no pildījuma materiāliem, šķidruma (ml) vai svara (g), jo atšķiras materiālu proporcijas, kā arī mērījumu dati. Tātad, lai iestatītu nepieciešamo precizitātes uzpildes tilpumu, lūdzu, noregulējiet skaļuma regulatoru.

Sīkāka informācija par darbību:

Vispārējā regulēšana: lai nodrošinātu apmierinošu uzpildes daudzumu, lūdzu, noregulējiet regulēšanas skrūves gāzes slēdzi, pārvietojiet pozīciju pa kreisi vai pa labi.
Izmantojot mērglāzi vai elektroniskos svarus, lai pārbaudītu, vai uzpildes tilpums ir precīzs (piezīme: balonā absorbētajam pildījuma materiālam jābūt pilnam)
Ja ir kāda uzpildes kļūda, lūdzu, noregulējiet skaļuma regulatoru, pabīdiet to uz priekšu, lai samazinātu uzpildes tilpumu, un atpakaļ, ja tilpums palielinās.
Lai iegūtu nepieciešamo uzpildes tilpumu un precizitāti, lūdzu, veiciet atkārtotu regulēšanu, līdz uzpildes tilpums ir standarta.

Uzpildes ātruma regulēšana

Uzpildes ātrumu nosaka šādi seši faktori:

Pildījuma materiālu absorbcijas ātrums ir atkarīgs no materiāla viskozitātes un absorbējošās caurules garuma.
Uzpildes ātrums ir atkarīgs no uzpildes galviņas diametra izmēra, jo lielāks diametra izmērs, jo ātrāks uzpildes ātrums.
Pildījuma materiālu putošanas pakāpe, ja putošanas pakāpe ir augstāka, uzpildes ātrums ir jāsamazina.
Uzpildes tilpums, lielāks uzpildes tilpums lēnāk.
Uzpildes tilpuma precizitāte, augsta precizitāte un iepildīšanas ātrums jāregulē lēnām.

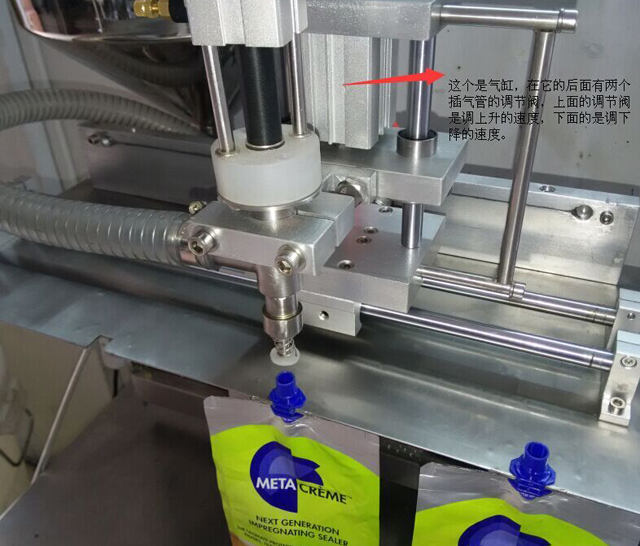

Gaisa spiediena vārstu regulators.

Vārsta regulēšanas darbība:

Atskrūvējiet ātruma regulēšanas vārsta uzgriezni
Pagrieziet priekšējā vārsta rokturi pulksteņrādītāja virzienā, palēnināsies cilindra kustības ātrums uz priekšu, kā arī samazināsies materiālu absorbcijas ātrums.
Pagrieziet priekšējo vārsta rokturi, griežot pretēji pulksteņrādītāja virzienam, cilindra ātrums iet uz priekšu, kļūstot ātrāks, kā arī palielināsies materiālu absorbcijas ātrums.
Pagrieziet aizmugures vārsta rokturi pulksteņrādītāja virzienā, palēnināsies cilindra kustības ātrums uz priekšu, kā arī palēnināsies materiālu absorbcijas ātrums.
Pagrieziet aizmugures vārsta rokturi, griežot pretēji pulksteņrādītāja virzienam, cilindra kustības ātrums kļūst lielāks, kā arī materiālu absorbcijas ātrums.

Pildījuma precizitātes regulēšana

Iemesls, kāpēc iekārtai ir uzpildes kļūda, ir tāpēc, ka tai ir tik daudz ietekmējošu faktoru, piemēram, uzpildes tilpums, uzpildes ātrums un vārsta slēdža ātrums. Vārsta slēdža ātrumu ietekmē pildījuma materiālu viskozitāte, lielāka viskozitāte, kā arī lēnāks ātrums. Regulēšana ir vienkārša, regulējot galvenā vārsta atsperes spiedienu, un ātrums tiks paātrināts ar arvien lielāku spiedienu.

Atsperes spiediena regulēšana mērīšanai un uzpildīšanai ir atkarīga no operatora personāla pieredzes.

Mašīnu tīrīšana un apkope

Pirms uzpildes mašīnas tīrīšanas tai ir jāiztīra iekārtas iekšpusē esošie materiāli un pēc tam jāielej mīkstais tīrīšanas šķidrums materiāla piltuvē; Ieteicams izmantot siltu ūdeni un, ja nepieciešams, var izvēlēties ziepjūdeni, spirtu vai citu tīrīšanas šķidrumu. Veicot tīrīšanu, lūdzu, pārliecinieties, ka uz pildījuma daļām nav noplūdes no paplāksnēm. Ieslēdziet iekārtu, ļaujiet tai piepildīties cirkulācijas veidā, līdz tīrīšana ir pabeigta. Tīrīšanas daļās ietilpst cilindra virzulis, virzuļa galva, paplāksnes, vienvirziena vārsts, uzpildes galva un materiāla tvertne utt.

Brīdinājums

Pirms tīrīšanas darba pārliecinieties, vai saspiestais gaiss ir izslēgts.

Tīrīšanai aizliegts izmantot organiskos šķīdinātājus, piemēram, benzīnu, benzolu, etilēnu, nātrija hipohlorītu utt.

Kad tīrīšanas darbs ir pabeigts, lūdzu, uzgaidiet un pārliecinieties, ka visas tīrīšanas daļas ir sausas, bez ūdens un svešķermeņiem savienojumos un caurulēs, pēc tam uzstādiet iekārtu.

Bieži sastopamu problēmu risinājumi

Biežas problēmas	Risinājumi
Virzulis nevar kustēties	Pārliecinieties, vai ir ieslēgts gaisa spiediens.
	Pārliecinieties, vai gaisa spiediena vārsts ir ieslēgts.
	Pārliecinieties, ka gaisa avota slēdzis ir ieslēgts, pneimatiskajā vārstā nav iestrēdzis spiediens.
	Gaisa spiediens ir 4-5㎏/c㎡
	Pārliecinieties, vai vārsts ir pareizi uzstādīts.
	Pārliecinieties, vai virzuļa galva nav lipīga un saspiesta.
	Pārliecinieties, vai nav bojāts gaisa spiediena slēdzis.
Uzpildes precizitāte ir nepareiza	Jo lielākas viskozitātes pildījuma materiāls, uzpildes ātrums ir jāsamazina.
	Pārliecinieties, vai tvertnē un materiāla tvertnē ir pietiekami daudz materiāla.
	Pārliecinieties, vai materiāla tvertne un skaļuma slēdzis ir cieši piesieti.
Materiāla pārplūde no materiāla cilindra	Pārbaudiet blīvējuma paplāksni, ja tā ir bojāta, nomainiet pret jaunu.
	Ja materiāls ir plāns, lūdzu, izmantojiet divas blīvēšanas paplāksnes.
Absorbēt cauruli neabsorbē	Pārliecinieties, vai absorbcijas cilindrs ir pareizi uzstādīts.
	Pārliecinieties, vai caurule ir cieši piesieta.
	Pārliecinieties, vai absorbcijas caurules galva atrodas materiāla tvertnes iekšpusē.
Pildījums tiek pārpildīts no pudelēm	Pārliecinieties, vai skaļuma slēdzis nav bojāts un nekustas, uzpildes mutei ir jāattiecas uz pudeles muti un gaisa vārsta regulēšanai ir jāļauj vienmērīgi pildīt pildījumu.
