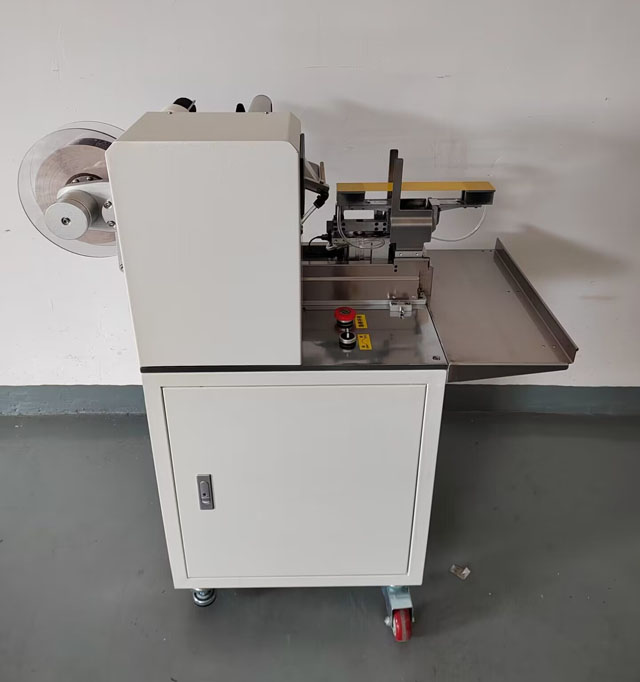

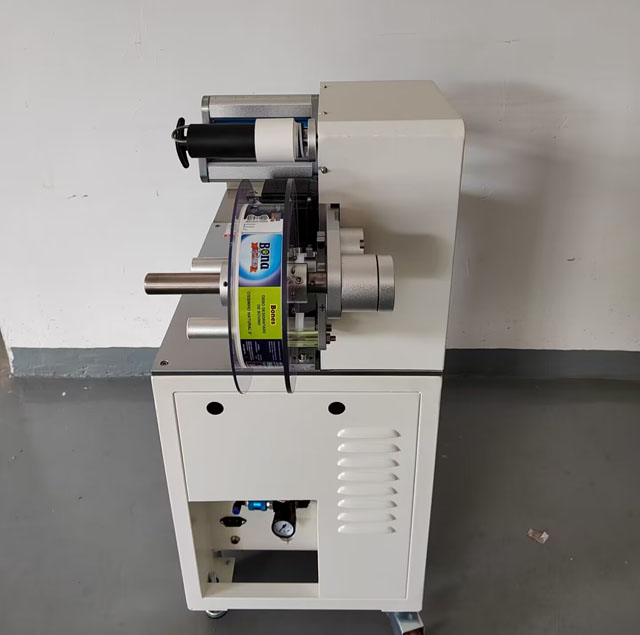

Daļēji automātisks karoga etiķetes aplikators suņu kauliem mājdzīvnieku barības iesaiņošanai

• Šo mašīnu izmanto stiepļu instalāciju un apaļo stieņu, kā arī suņu kaulu, lolojumdzīvnieku produktu cauruļu uc marķēšanai;
• Piemērojamie etiķetes parametri: etiķetes spoles iekšējais diametrs 76mm, ārējais diametrs Max 240mm; (Citas specifikācijas ir jāpielāgo),
• Etiķetes materiāls: PVC, PET, audums, papīrs utt.;
• Etiķetes specifikācija: atbilstoši konkrētajai mašīnai.
• Marķējuma precizitāte: ± ≤ 0,2mm;
• Jauda: 1500 Gab/H;
• Gaisa spiediens :0,4-0,6Mpa Gaisa patēriņš 0,15m3/min
• Barošanas avots 220V/50-60HZ/vienfāzes (var pielāgot ASV standartu)
• Kopējais izmērs: 630 * 740 * 1040 mm (L * P * A);
• Mašīnas svars: apmēram 86KG;

Daļēji automātiska karoga locīšanas etiķetes mašīna ("karogs" ir termins, ko nozare izmanto, lai apzīmētu uzmanību piesaistošu etiķetes signālu, kas brīdina patērētājus rūpīgi izlasīt etiķeti, jo ir pieejama nozīmīga jauna informācija).

Karoga etiķete ir ideāls produkta risinājums produktu identificēšanai un atšķiršanai. Ja jums ir daudz līdzīgu produktu, kas izskatās līdzīgi, karoga etiķete var piedāvāt veidu, kā tos labāk identificēt. Piemēram, datoru kabeļi bieži izmanto šāda veida etiķetes. Bet karoga etiķete ir izplatīta arī rotaslietās. Šeit veikali atsevišķus gredzenus, rokassprādzes un kaklarotas marķē ar karoga etiķeti.

Ar karoga etiķeti jūs varat vienkāršā, bet efektīvā veidā noteikt produkta mērķi (HDMI kabeļa VGA). Nosaukuma karoga etiķetes izcelsme ir no "karoga elementa", kas tiek izveidots etiķetes lietošanas dēļ. Karoga etiķetes tiek ražotas uz izturīga materiāla un tiek novietotas ap noteiktu produktu.

Līdzās produktu sakārtošanai karoga etiķete arī piešķir jūsu produktam lielāku vizuālo pievilcību. Tādā veidā jūs izceļaties uz konkurentiem un jums ir papildu vieta informācijai par produktu.

Izmantojiet karoga etiķetes gan funkcionāliem, gan komerciāliem nolūkiem.

Pirmkārt, liels paldies, ka izvēlējāties mūsu produktu - pusautomātisko karogu locīšanas marķēšanas iekārtu. Lai pilnībā izmantotu šī izstrādājuma funkcijas un nodrošinātu savu drošību un intereses, lūdzu, pirms uzstādīšanas rūpīgi izlasiet šo rokasgrāmatu.

Drošības pasākumi pusautomātiskā uzlīmju marķētāja darbībai:

• Pirms ieslēgšanas, lūdzu, pārbaudiet strāvas padeves spriegumu (AC220V), gaisa spiedienu 4-6 kg un ārējam barošanas avotam jābūt droši iezemētam.
• Neaizsedziet korpusa dzesēšanas atveri.
• Neprofesionāliem tehniķiem ir aizliegts atvērt lietu.
• Iekārtas darbības laikā ir stingri aizliegts pieskarties darbības diapazonam.
• Iekārtas kļūmes gadījumā vispirms izslēdziet strāvas slēdzi, un apkope ir stingri aizliegta.

Pusautomātiskās karoga tipa marķēšanas iekārtas veiktspēja un parametri:

• Šo mašīnu izmanto stiepļu siksnu un apaļo stieņu, kā arī mājdzīvnieku suņu kaulu košļājamo produktu locīšanai un marķēšanai;
• Piemērojamie etiķetes parametri: etiķetes spoles iekšējais diametrs 76mm, ārējais diametrs Max240mm; (Citas specifikācijas ir jāpielāgo),
• Etiķetes materiāls: PVC, PET, audums, papīrs utt.;
• Etiķetes specifikācija: atbilstoši konkrētajai mašīnai.
• Marķējuma precizitāte: ± ≤ 0,2mm;
• Jauda: 1500 Gab/H;
• Kopējais izmērs: 630 * 740 * 1040 mm (L * P * A);
• Mašīnas svars: apmēram 86KG;
• Piemērojamais veids: atbilstoši konkrētajam modelim.

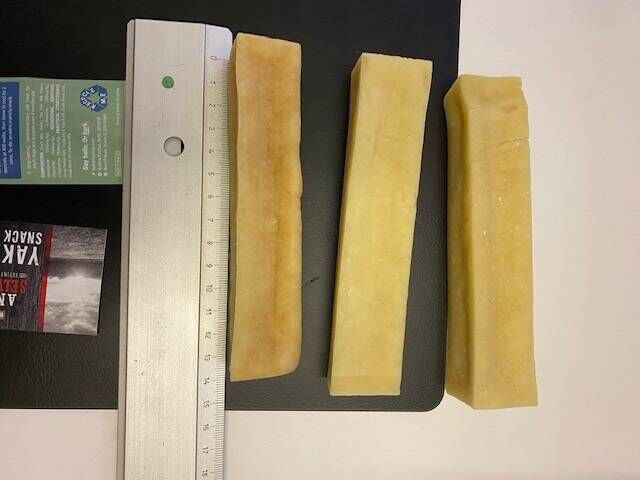

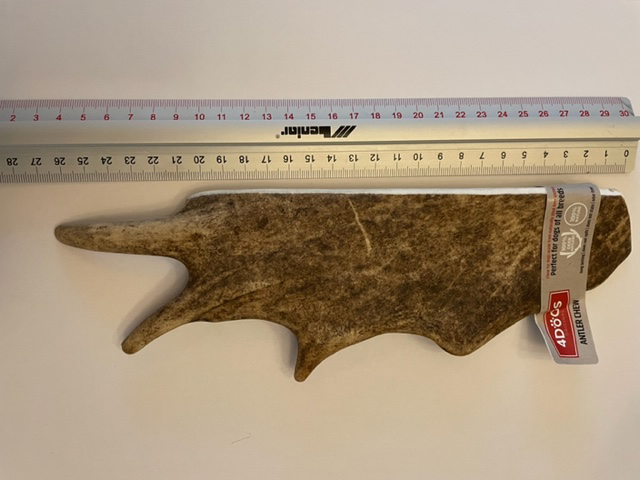

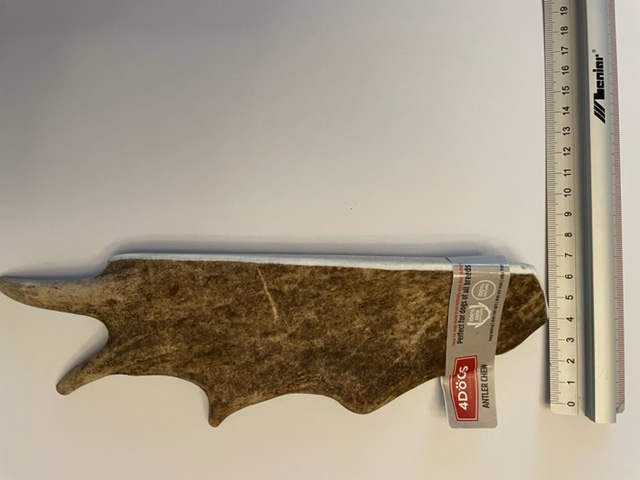

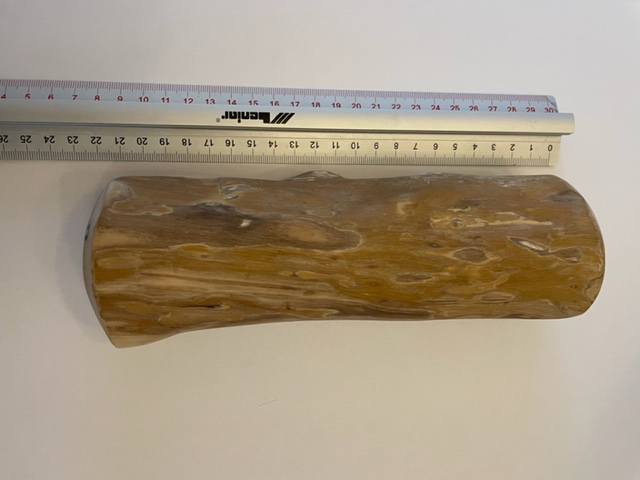

Suņa kaulu paraugi:

Pusautomātiskās marķēšanas iekārtas lietošanas instrukcijas:

Uzstādīšana:

1. Pārvietojiet iekārtu vajadzīgajā uzstādīšanas pozīcijā.
2. Nospiediet universālā riteņa bremzi un piestipriniet universālo riteni, lai tas būtu stabils.

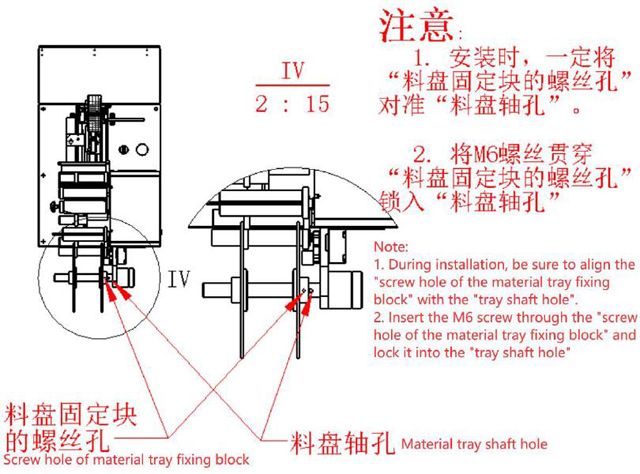

3. Etiķetes deflektora uzstādīšana: uzstādīšanas laikā noteikti izlīdziniet "paplātes fiksācijas bloka skrūves atveri" ar "paplātes vārpstas atveri" un nofiksējiet M6 skrūvi caur "paplātes stiprinājuma bloka skrūves atveri" "paplātes fiksācijas bloka caurumu" "

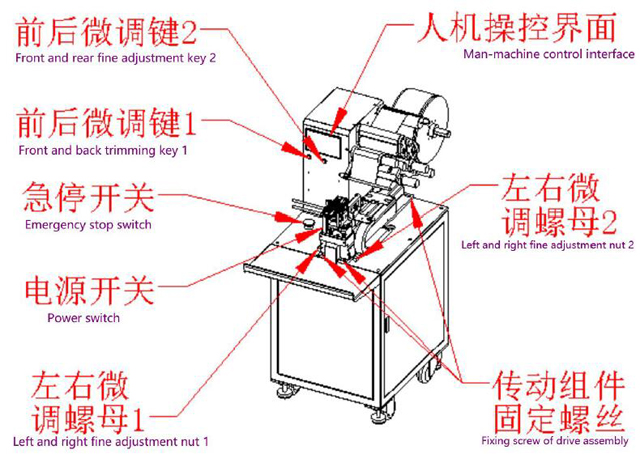

Iekārtas izskats, svarīgas daļas un cilvēka-mašīnas vadības saskarne

Svarīgas daļas.

Galvenais ekrāns.

• Partijas daudzums: ja faktiskā izlaide ir lielāka vai vienāda ar plānoto izlaidi, iekārta pārstāj darboties.
• Daudzums: izvades skaitu var atiestatīt, nospiežot taustiņu "Iestatīt nulli".
• Marķēšana ir atbloķēta (iezīmēšana sākta)/bloķēta (marķēšana apturēta):
• Pēc marķēšanas pārtraukšanas uz noteiktu laiku ("pašbloķēšana" ekrānā "manuālā vadība" var iestatīt laiku, mērvienība ir "sekundes"), sistēma tiks automātiski bloķēta (marķēšana apturēta), un nospiediet šo pogu, lai atbloķētu.

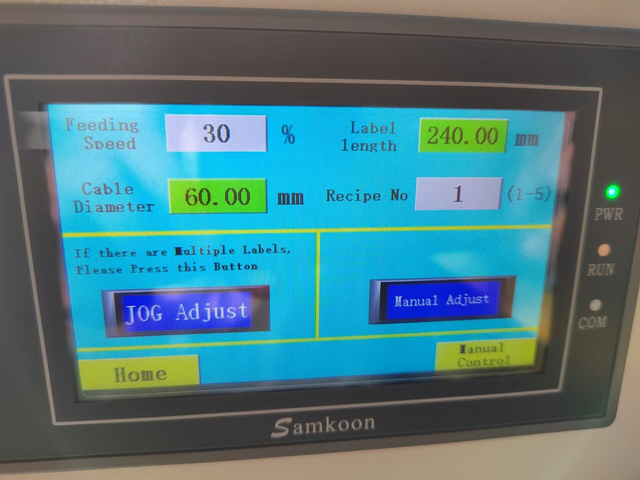

Parametri.

• Padeves ātrums: A. Tas attiecas uz etiķetes noņemšanas ātrumu no noņemšanas plāksnes, kas noregulēts par 0–100%.
• Etiķetes garums: vienas etiķetes garums, mm.
• Receptes Nr.: Var rezervēt piecas grupas.
• Jog: noklikšķiniet uz šī taustiņa, un sistēma vienreiz automātiski izņems etiķeti.
• Turiet nospiestu un iezīmējiet: nospiediet un turiet šo taustiņu, līdz tiek parādīts "OK", un etiķetes garums tiks aprēķināts automātiski vienu reizi.

Manuālā vadība

• Etiķetes saņemšanas aizkave: laiks pauzei pēc etiķetes pabeigšanas un etiķetes absorbējošās plāksnes atvēršanas.
• Etiķetes plāksnes ātrums: indikatora galviņas ātrums, kas saņem etiķeti, noregulēts par 0-100%.
• Etiķetes garums: kontrolējiet etiķetes atdalīšanas garumu no uzlīmes plāksnes, mm.
• Pašreizējā pozīcija: reāllaika pozīcijas attāluma displejs etiķetes pārraides moduļa bīdāmā, mērvienība: mm;
• Aizkaves marķēšana: pēc tam, kad vads iedarbina indukcijas slēdzi, marķēšana tiks aizkavēta.
• Pašbloķēšana: iestatiet, cik ilgi tas tiks automātiski bloķēts pēc etiķetes apturēšanas.
• Uz priekšu: nospiediet taustiņu "Forward", uzlīmju piedziņas modulis bīdīsies uz priekšu, un šī funkcija var pielāgot atzīmes saņemšanas pozīcijas attālumu.
• Atpakaļ: nospiediet taustiņu "Atpakaļ", uzlīmju piedziņas modulis bīdīsies atpakaļ, un šī funkcija var pielāgot attālumu līdz etiķetes sākotnējās pozīcijas.
• Atiestatīt: nospiediet atiestatīšanas taustiņu, lai atgrieztu etiķetes galviņu uz nulli.
• Caurules pūšana: noklikšķiniet uz šī taustiņa, lai izpūstu gaisu caur cauruli.
• Standarta sūkšana: noklikšķiniet uz šī taustiņa, lai aspirētu standarta plāksni.
• Fit: nospiediet taustiņu "Fit", un gaisa balons, kas saspiests ar taisnu tukšo plāksni, un vadu instalācijas izvietošanas moduļa augšējais un apakšējais kustīgais cilindrs pārvietosies,
• Etiķetes pūšana: noklikšķiniet uz šī taustiņa, lai aspirētu uzlīmes plāksni pūšanai.
• Iezīmēt: nospiediet un turiet šo taustiņu, lai iezīmētu.
• Sērijveida darbība/vienreizēja darbība: sērijveida darbība attiecas uz ražošanas cikla pabeigšanu katru reizi, kad tas tiek aktivizēts, un viena darbība attiecas uz vienas darbības pabeigšanu katru reizi, kad tā tiek aktivizēta.

Darbības metode:

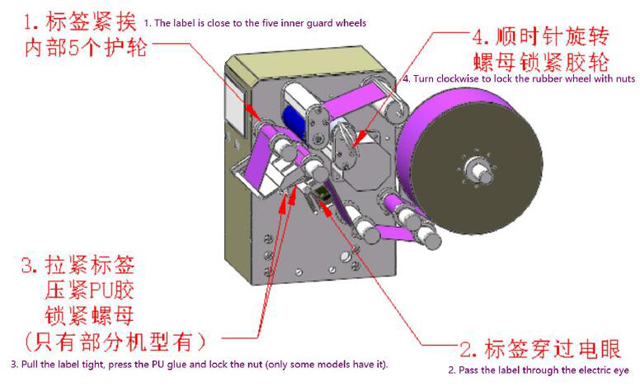

Lai uzstādītu etiķeti, uzstādiet uzlīmi uz etiķetes noņemšanas moduļa, kā parādīts attēlā zemāk.

Iedarbināt

Pagrieziet barošanas slēdzi pulksteņrādītāja virzienā, lai ieslēgtu strāvu. Nospiediet avārijas apturēšanas taustiņu un pagrieziet to pulksteņrādītāja virzienā, lai atiestatītu.

Līnijas maiņa un mašīnas regulēšana

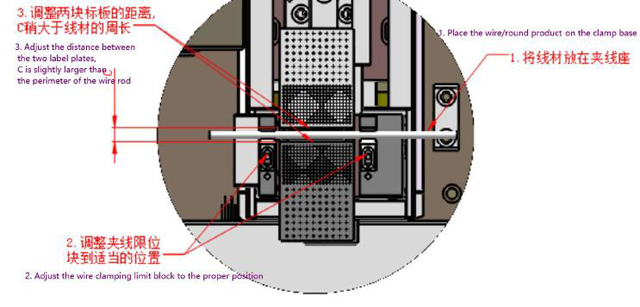

Atbilstoši stieples diametram noregulējiet attālumu starp elektroinstalācijas pamatni un dēli, kā parādīts attēlā zemāk

Ievadiet attiecīgi pamatpapīra platumu un stieples diametru pamatnes papīra platuma kolonnā 3. attēlā.

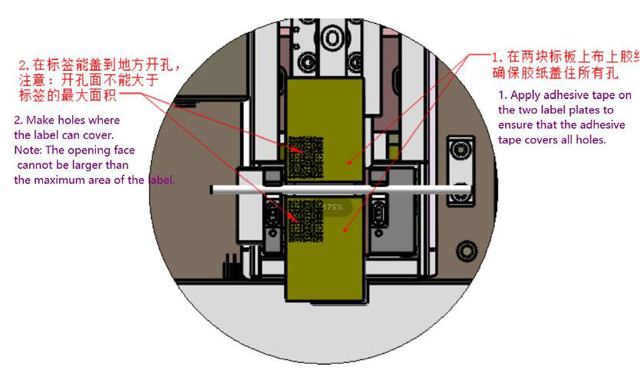

Uzklājiet lenti un izveidojiet caurumus

Uzlīmes priekšpuse un aizmugure nav izlīdzinātas

Ražošanas procesā, ja etiķete nav izlīdzināta priekšā un aizmugurē, varat to tieši pielāgot kolonnā "Apakšējā papīra platums", Varat arī noklikšķināt uz "priekšējās un aizmugures precīzās regulēšanas taustiņš 1" un "priekšpuse un aizmugure smalki regulēšanas taustiņš 2", lai pielāgotu un mainītu 0,1 mm katru reizi, kad noklikšķināt.

Etiķete pa kreisi un pa labi nav līdzinātas

Ja etiķetes kreisā un labā puse nav izlīdzinātas pēc etiķetes pārlocīšanas uz pusēm, vispirms atskrūvējiet četras piedziņas bloka stiprinājuma skrūves, pēc tam noregulējiet kreiso un labo precīzās regulēšanas uzgriežņus atbilstoši novirzes virzienam un etiķetes pakāpei. , un visbeidzot nofiksējiet četras piedziņas bloka stiprinājuma skrūves.

Karoga tipa uzlīmju aplikatora aprīkojuma apkope:

• Smags spiediens ir stingri aizliegts, lūdzu, saglabājiet tīrību jebkurā laikā;
• Ieeļļojiet un apkopiet mašīnu saskaņā ar grafiku;
• Reizi mēnesī pievienojiet smēreļļu etiķetes plāksnes kustīgajā pozīcijā
• Regulāri pārbaudiet, vai eļļas-ūdens separatora eļļas tvertnē nav smēreļļas. Ja nē, papildiniet to savlaicīgi.
• Ik pēc trim mēnešiem pārbaudiet sinhronās jostas nodilumu visās mašīnas daļās
