Pusautomātiskā kabeļa vadu uzlīmes drukāšanas un pielietošanas salokāmā marķēšanas mašīna

Pusautomātiska kabeļa vadu uzlīmju drukāšana un saliekamā marķēšanas iekārta

Modelis: VK-T807
Marķēšanas precizitāte: ±0,2 mm;
Marķēšanas ātrums: 1500-1800gab/H
Maza stieples diametra veids: ātrums 2000p gab/h
Piemērojamais izstrādājuma izmērs: Pamattips: Diametrs: 6 ~ 15 mm
Maza diametra tips: 1 ~ 5 mm
Liela diametra tips: vairāk nekā 15 mm ir jāpielāgo
Piemērojamais etiķetes izmērs: garums: 25–210 mm Produkti ārpus šī diapazona ir jāpielāgo. Platums: 10–65 mm
Kopējais izmērs: 850 * 650 * 1300 garums × platums × augstums, garā etiķete palielinās platuma izmēru
Piemērots barošanas avots: 220v/50hz;
Kopējais svars: 128 kg.

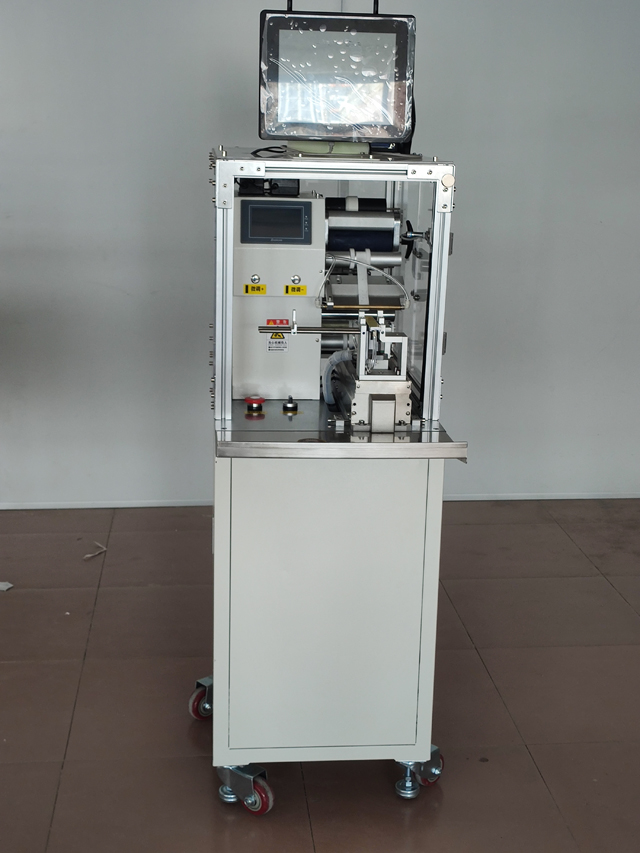

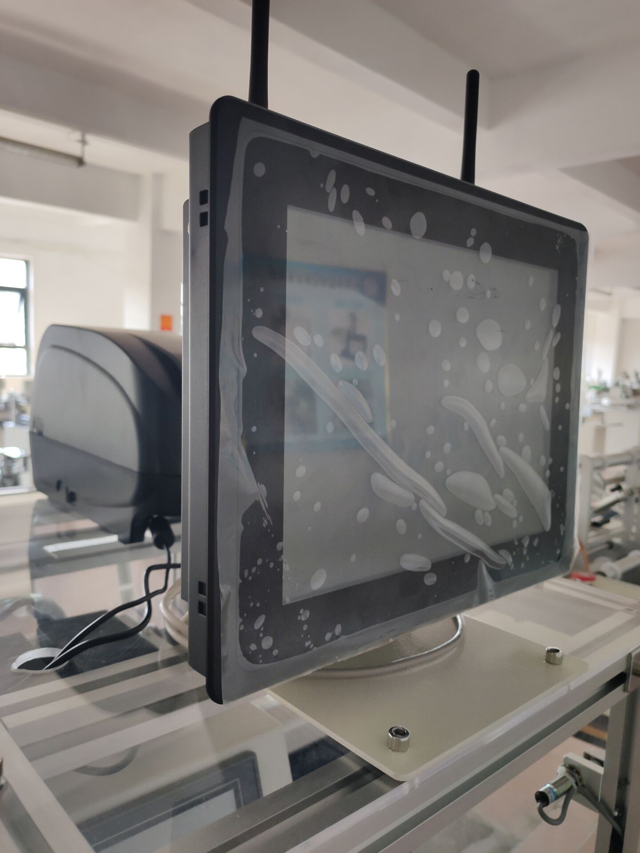

QR kodētājs ar reāllaika printera daļu

Standarta modeļa tehniskos parametrus, citas īpašās prasības un funkcijas var pielāgot.

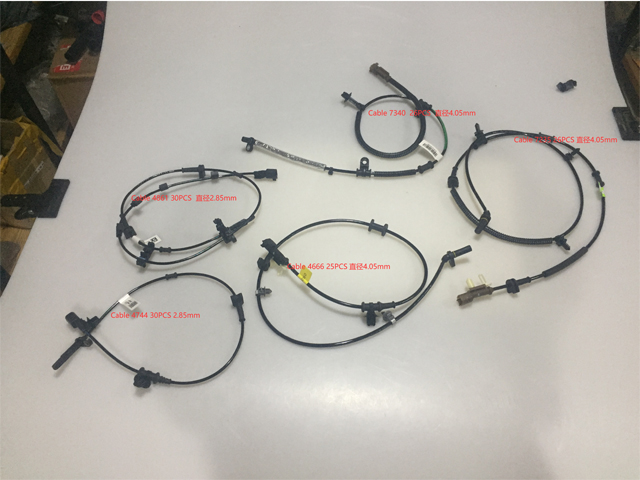

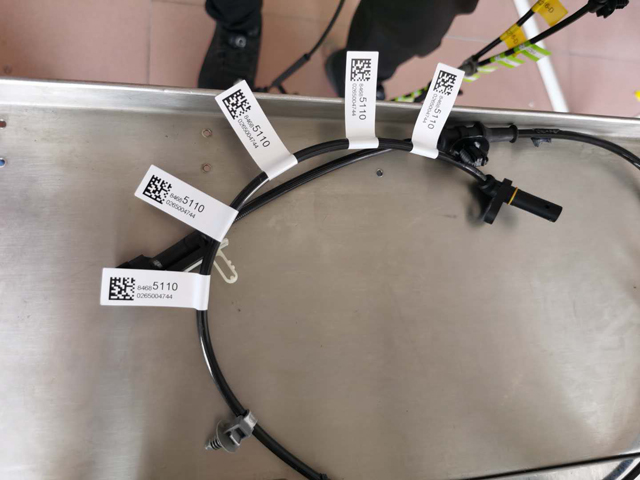

Piemērojams uzlīmju locīšanai uz visu veidu vadiem un kabeļiem, piemēram, elektrības līnijām, datoru perifērijas kabeļiem, elektronisko sensoru kabeļiem, austiņu kabeļiem, elektropārvades līnijām, optiskās šķiedras līnijām, kabeļu līnijām, kabeļu kabeļiem, USB kabeļiem, faksa/printeru kabeļiem utt.

Piemērojams plašam produktu izmēram, viegli pielāgojams un nomaināms dažādiem produktiem.

Darbības process:

Pamatprincips: Sensors uztver garāmejošu preci, atgriešanās signālu uz marķēšanas kontroles sistēmu, signālu apstrādā ar PLC apstrādi, nogādā etiķeti uz iepriekš iestatīto produkta pozīciju atbilstošā laikā, kad prece plūst cauri pārklāšanas mehānismam, etiķetes tiks nosegtas cieti, marķējums darbība ir pabeigta.

Procedūra: Uzlikt produktu -> Produkta noteikšana (automātiski) -> marķēšana (automātiski) -> Pārklājums (automātiski) -> savākt marķēto produktu.

Funkcijas

Plašs lietojumu klāsts, piemērots dažādu specifikāciju izstrādājumiem;

Ērta lietošana, plaša diapazona regulēšana, marķēšana uz dažādu specifikāciju produktiem.

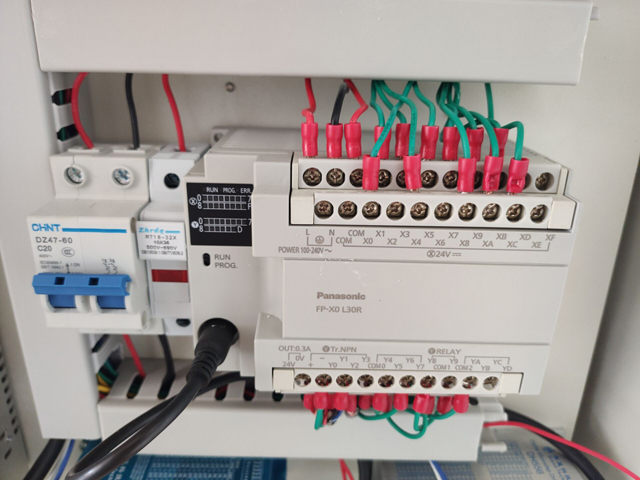

Augsta stabilitāte, uzlabota elektroniskā vadības sistēma, kas sastāv no Panasonic PLC Germany etiķetes elektriskās acs, atbalsta iekārtas 7 × 24 stundu darbība;

Pielietojuma diapazons:

Piemērojamā etiķete: pašlīmējošā etiķete / plēve, elektroniskais uzraudzības kods, svītrkods un tā tālāk.

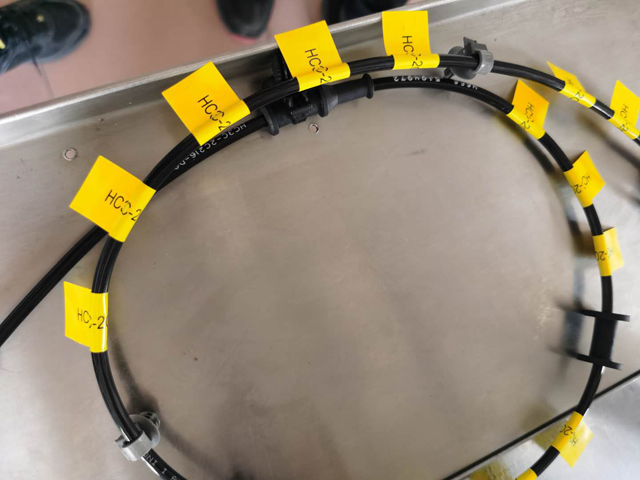

Pielietojums: vads un kabelis, liels platums, vairākas specifikācijas, augstas precizitātes saliekamās etiķetes izstrādājumi.

Piemērojamā nozare: plaši izmanto elektronikas, vadu, kabeļu un citās nozarēs.

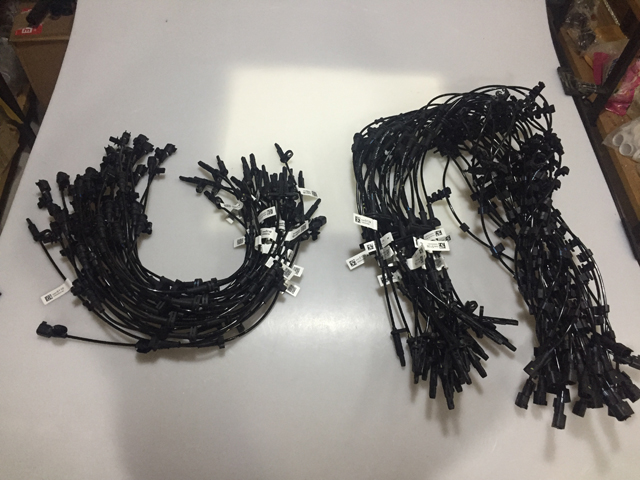

Pielietojums: vadu marķēšana, datora perifērijas marķēšana, USB kabelis utt.

Saliekamo ierīci var regulēt, ne-produktu klāstu var pielāgot atbilstoši klientu paraugiem.

Kā darboties ar marķēšanas iekārtu?

Pirms darbības, lūdzu, apstipriniet barošanas avota spriegumu (ac220v), gaisa spiedienu 4-6kgf, un ārējam barošanas avotam ir jābūt uzticamam zemējumam.

Barošanas avots.

Neaizsedziet šasijas dzesēšanas atveri.

Neprofesionāli tehniķi stingri aizliedz šasijas atvēršanu.

Iekārtas darbības laikā ķermeņa saskares darbības diapazons ir stingri aizliegts.

Ja iekārta sabojājas, vispirms ir jāaizver strāvas slēdzis un elektrificēta apkope ir stingri aizliegta.

Iekārta tiek izmantota vadu instalācijas un apaļā stieņa locīšanas un marķēšanas darbībai.

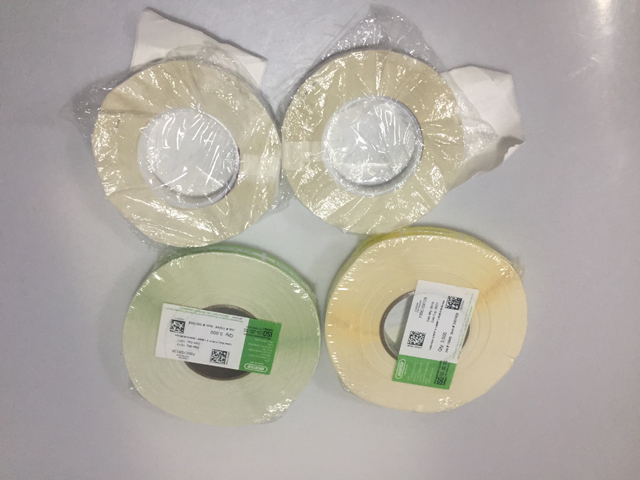

Piemērojamie etiķetes parametri: etiķetes ruļļa iekšējais diametrs 76mm un ārējais diametrs max240mm; (jānosaka citas specifikācijas). Etiķetes materiāls: PVC, mājdzīvnieks, audums, papīrs un tā tālāk; etiķetes specifikācija: saskaņā ar konkrēto mašīnu

Marķēšanas precizitāte: = 0,2mm;

Jauda: 1500 gab/h;

Ārējais izmērs: 630*740*1040 mm (l*w*h);

Mašīnas svars: apmēram 86 kg;

Piemērojamā vadu instalācija: atbilstoši konkrētajai mašīnai

Darbības apraksts

Uzstādīšana:

Pārvieto ierīci vajadzīgajā uzstādīšanas pozīcijā.

Nomīdīja universālā riteņa bremzi un nofiksēja universālo riteni, lai tas būtu gluds.

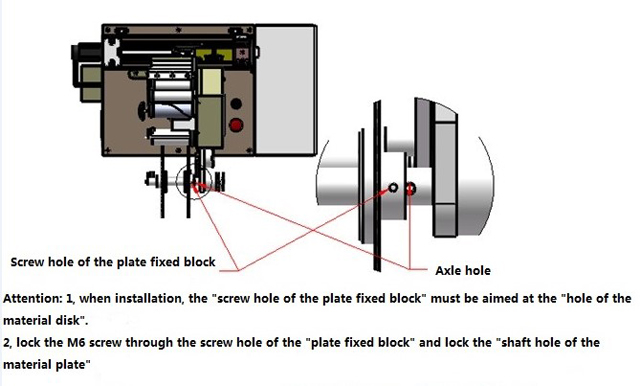

Etiķetes deflektora plāksne: uzstādot, mums ir jāpiestiprina "diska stiprinājuma bloka skrūves caurums" pie "materiāla vārpstas cauruma", un skrūve m6 ieskrūvē caur materiāla stiprinājuma bloka skrūves caurumu un jānofiksē ass caurumā. materiāla paplāte.

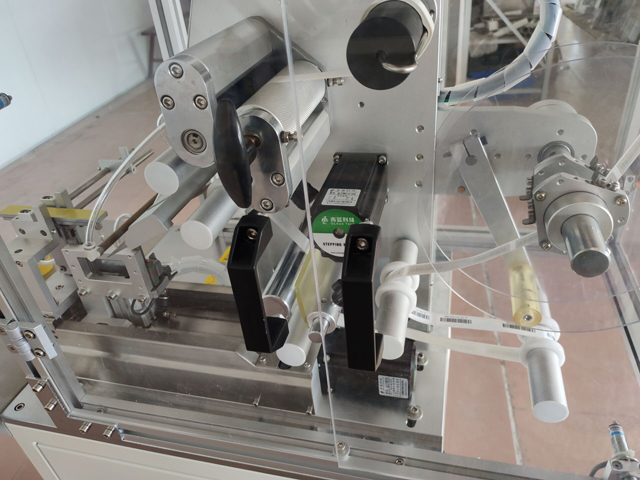

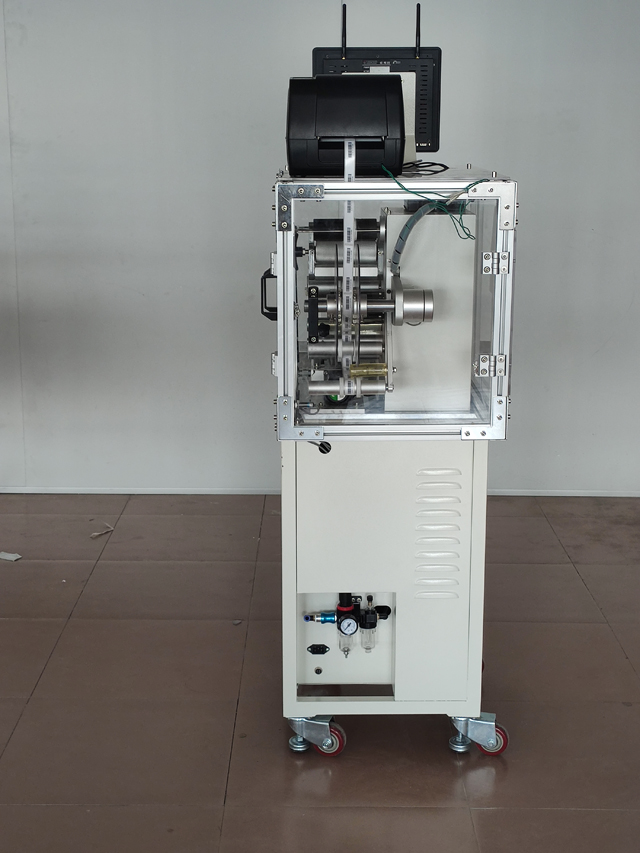

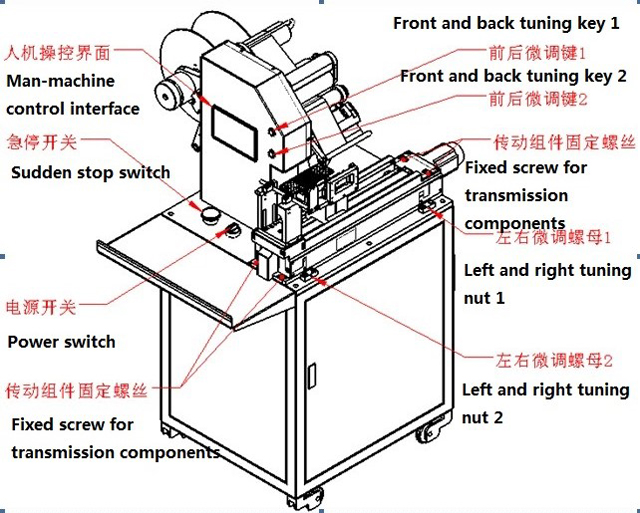

Iekārtas izskats, svarīgas daļas un cilvēka-mašīnas vadības saskarne

Svarīgas daļas.

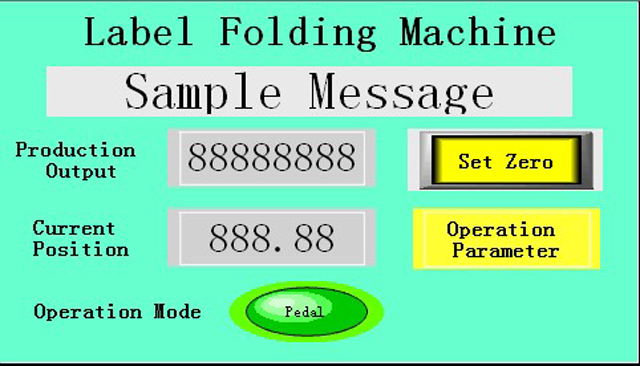

Galvenā bilde.

Izvade: jaudas skaitīšana, nospiediet taustiņu "izejas nulle" uz nulli;

Pašreizējā pozīcija: uzlīmes pārraides moduļa slīdošā režīma reāllaika pozīcijas attāluma displejs, mērvienība mm;

Darbības režīms ir "automātisks" un divu veidu "kājas protektors".

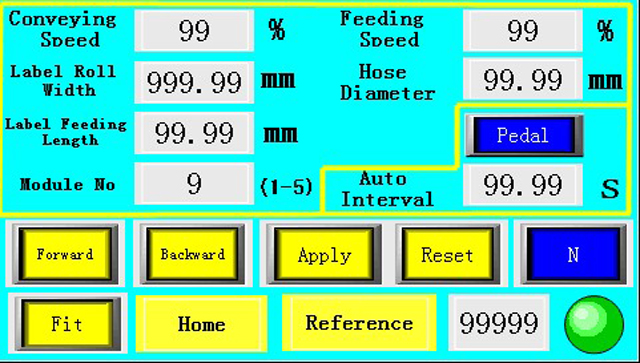

Lietotāja parametri

Standarta paneļa ātrums: indikatoru paneļa darbības ātrums, noregulēts atbilstoši 0-100%.

Marķējuma ātrums: attiecas uz etiķetes ātrumu, kas tiek noņemts no noņemšanas plāksnes, noregulēts par 0–100%.

Apakšējā papīra platums: uzlīmju papīra platums, mērvienība mm.

Vada diametrs: viena stieples diametra ieeja, plakana stieple vai vairāku vadu ieeja tieši, lai cīnītos pret dubulto biezumu, mm.

Atzīmes garums: kontrolējiet etiķetes garumu no noņemšanas plāksnes, mērvienība mm.

Uz priekšu: nospiediet taustiņu "uz priekšu", tagu piedziņas modulis bīdīsies uz priekšu, šī funkcija var pielāgot mērķa pozīcijas attālumu.

Atpakaļ: nospiediet taustiņu "atpakaļ", tagu piedziņas modulis slīd atpakaļ uz aizmuguri, šo funkciju var atkļūdot no marķējuma punkta pozīcijas attāluma.

Fit: nospiediet taustiņu "Fit", taisnās gaisa plāksnes skavas cilindrs un vadu instalācijas novietošanas modulis pārvietos augšējo un apakšējo kustīgo cilindru. Šī funkcija var atkļūdot attālumu starp vadu instalāciju un vakuuma plāksnes skavu.

Atiestatīt: pēc atiestatīšanas pogas pagrieziet galveni atpakaļ uz nulli.

Elektrība: pēc dažādu uzlīmju pamatpapīra specifikāciju nomaiņas turiet nospiest elektriskos taustiņus, lai sistēma automātiski apgūtu etiķetes un apakšējā papīra iespiešanos.

Darbības metode:

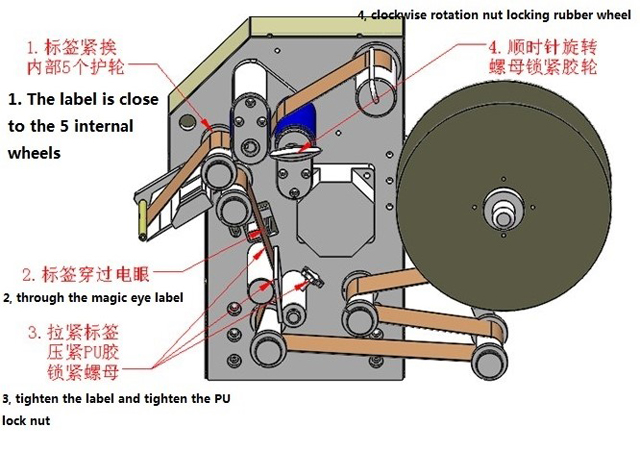

Etiķete ir uzstādīta, un uzlīme ir uzstādīta noņēmēja modulī, kā norādīts tālāk.

Pagrieziet barošanas slēdzi pulksteņrādītāja virzienā un ieslēdziet barošanu. Nospiediet apturēšanas taustiņu un pagrieziet pulksteņrādītāja virzienā.

Pārslēgšanas un regulēšanas mašīna

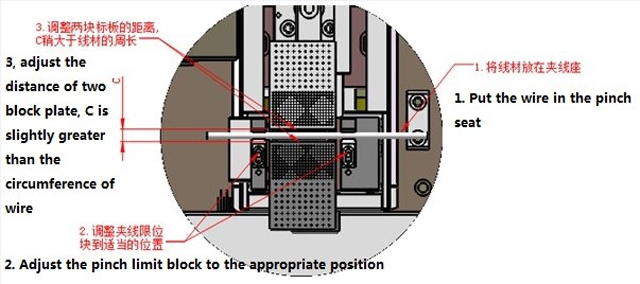

Atbilstoši stieples diametram, regulējumam, savienojuma sēdeklim, attālumam starp plāksnēm, piemēram, nākamajā attēlā

Ievadiet apakšējā papīra platumu 3. attēlā redzamā apakšējā papīra platumā, un stieples diametrs tiek ievadīts stieples diametrā.

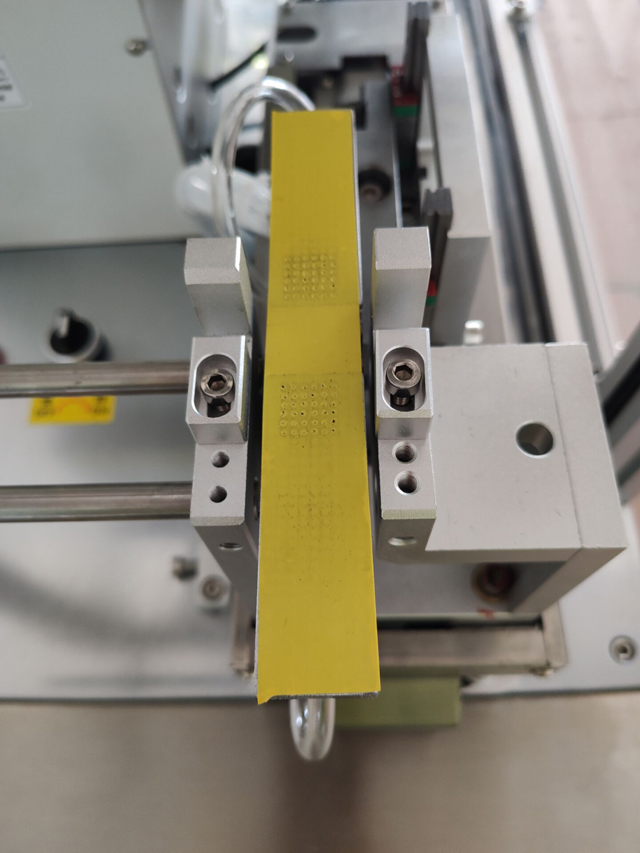

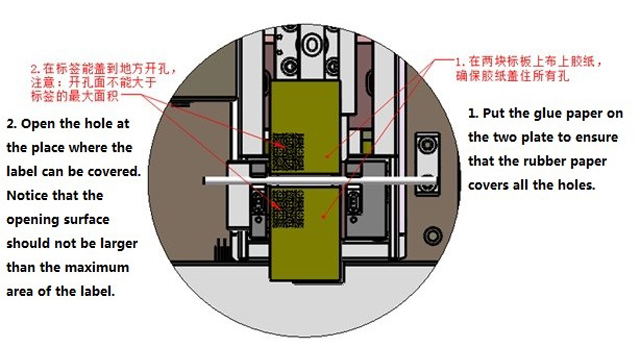

Līmlente un atveres

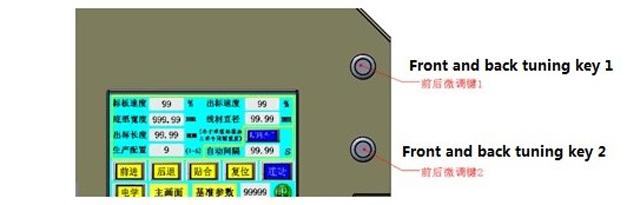

Ražošanas procesā, ja etiķete nav izlīdzināta pirms un pēc etiķetes, to var pielāgot tieši kolonnā "apakšējā papīra platums". Var arī pārvietot "priekšējo un aizmugurējo toņu taustiņu "1" priekšējo un aizmugurējo mikro melodijas taustiņu 2" regulēšanu, katra kustība, lai mainītu 0,1 mm.

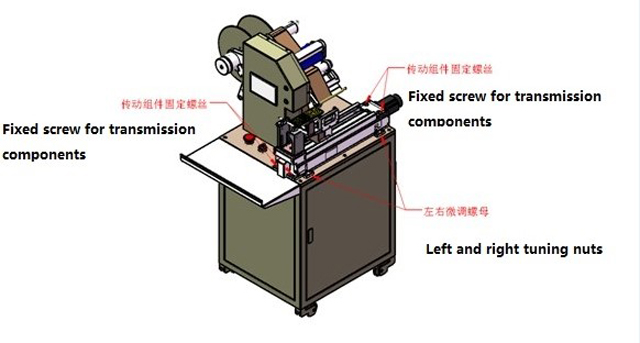

Marķējiet kreiso un labo regulēšanas mašīnu

Ja uzlīmes ir salocītas, ja kreisā un labā puse nav izlīdzinātas, četras transmisijas sastāvdaļas ir brīvi jāatskrūvē, pēc tam kreisais un labais apgriešanas uzgriežņi jāpielāgo atbilstoši novirzes virzienam un etiķešu pakāpei. Visbeidzot, četrām transmisijas sastāvdaļām jābūt bloķētām.

Apkope Un Apkope

Stingri aizliedziet spiedienu, lūdzu, jebkurā laikā saglabājiet tīrību.

Lai laikus ieeļļotu mašīnu. Standarta plāksnes aktīvā pozīcija tiek pievienota reizi mēnesī. Ja ir smēreļļas laika noteikšana, pārbaudiet separatora kausu, ja ne savlaicīgi papildiniet.

Trīs mēneši, lai pārbaudītu sinhronās jostas nodilumu dažādās mašīnas daļās
