Rotācijas šķidruma mazo pudeļu ēterisko eļļu pildīšanas pudeļu aizbāžņu līnija

Modelis: VK-MFC
Uzpildes tilpums: 1ml līdz 150ml
Uzpildes uzgalis: 4 komplekti
Noseggalvas: 4 gab
Svars: aptuveni 750k
Barošana: 220V 50Hz
Jaudas patēriņš: 1.95kw
Gaisa spiediens: 4-7kgf/cm2
Jauda: aptuveni 50 ~ 60 gab./min
Kopējie izmēri: 3700mm * 3200mm * 1750mm

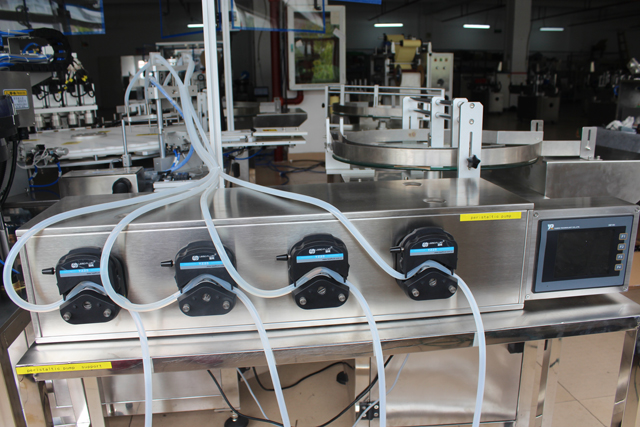

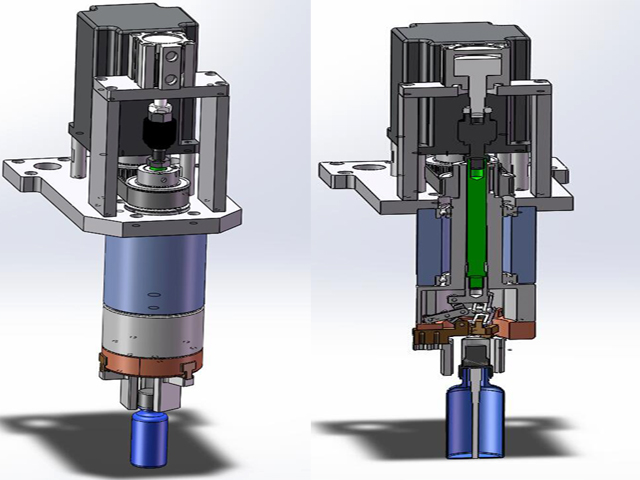

Viedā automātiskā mazo pudeļu ēteriskās eļļas, kokosriekstu eļļas šķidruma servopiedziņas virzuļa/peristaltiskā sūkņa uzpildes iekārta spēj iepildīt 30-40 uzpildes minūtē šķidros produktus atkarībā no uzpildes tilpuma. Viegli regulējams 10-100 ml flakoniem. Četru sprauslu uzpildes stacija izmanto peristaltisku sūkni, kas ir īpaši piemērots dažādiem viskoziem šķidriem materiāliem, piemēram, eļļai, smaržām, sīrupam utt. Darbina servomotora sistēma, uzpilde ar augstu precizitāti ±1%. Ievietošanas stacijā ietilpst slēgts skapis ar vibrācijas bļodas padevi 10-50 mm diametra vāciņiem. Bez pudeles, bez pildīšanas, ievietošanas vai aizvākošanas.

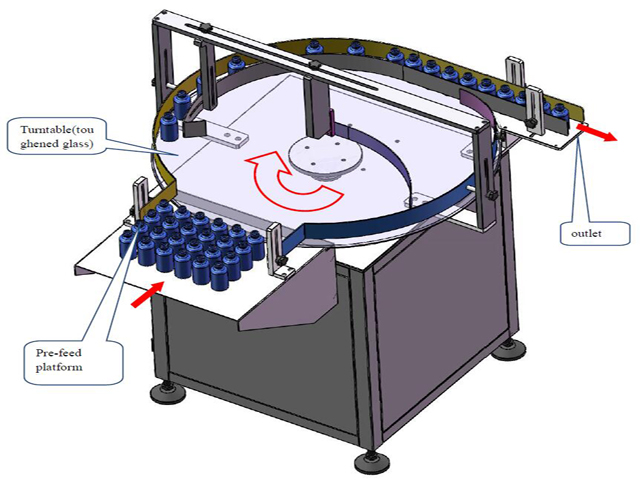

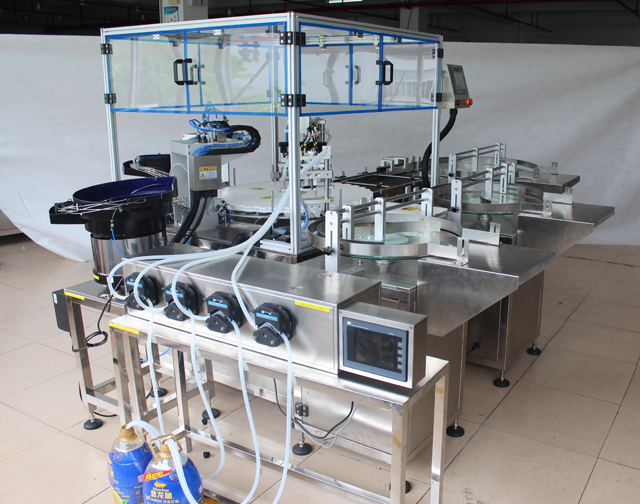

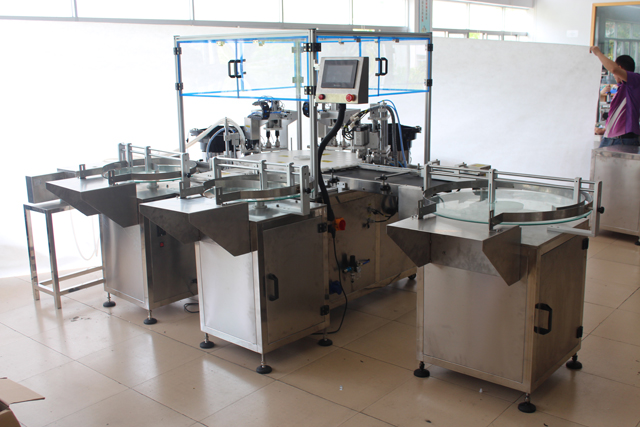

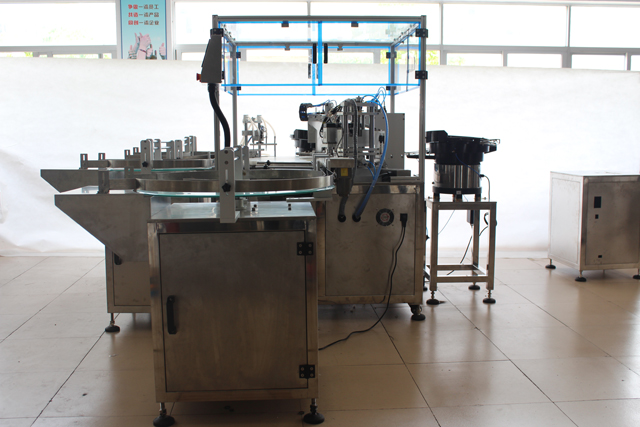

Faktiskā uzpildes vāciņa marķējuma līnija ar padeves un ārpuses padeves rotējošo galdu

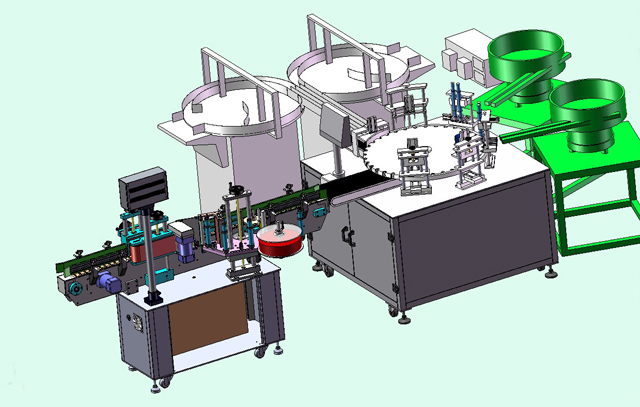

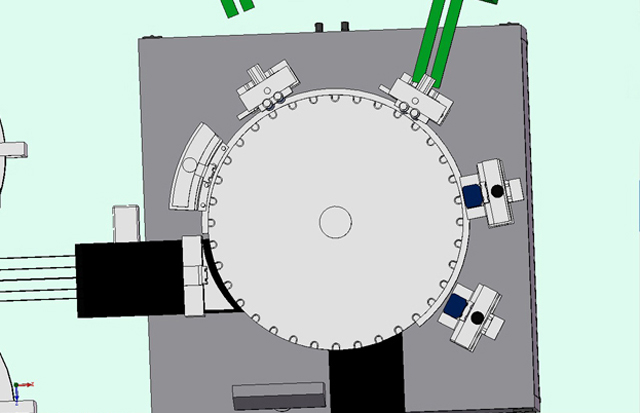

Zīmējums

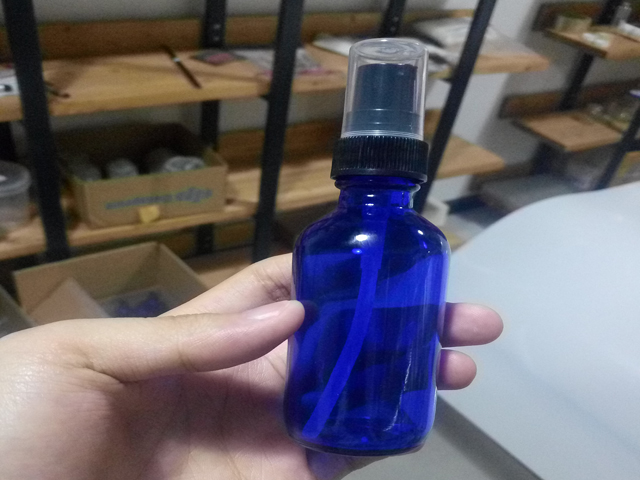

Ēteriskās eļļas un ekstrakti ir augstas vērtības, zemas viskozitātes produkti, ko parasti pārdod maza izmēra stikla flakonos. Peristaltiskā iekārta ir ideāli piemērota šiem produktiem, jo ir precizitāte ar maziem pildījuma izmēriem, ir vienkārša tīrīšana un nevar būt dažādu produktu savstarpēja piesārņojuma, kas tiek darbināts ar vienu un to pašu iepildīšanas iekārtu.

Tiek novērsts šķērspiesārņojums, jo vienīgais, kas pieskaras šķidrumam, ir pati peristaltiskā caurule, kas sastāv no silikona vai citiem inertiem īpašiem polimēru materiāliem. Šī caurule ir lēta, un to var viegli tīrīt, veltīt noteiktam šķidrumam vai vienkārši izmest pēc lietošanas. Šajā iekārtā izvēlētais cauruļu izmērs ir atkarīgs no uzpildes lieluma un nepieciešamās precizitātes. Jo mazāks ir izmantotās caurules diametrs, jo augstāka ir precizitāte, bet lēnāks piepildījuma ātrums. Tas izskaidro, kāpēc šo iekārtu vislabāk izmantot maziem uzpildījumiem, kur nepieciešama augsta precizitāte. Lielus uzpildes izmērus, kas ir lielāki par 1 litru, šāda veida mašīnās parasti neuzpilda, jo uzpildes cikla laiks var būt garš. Bet tipiskajam pildījumam no 5 līdz 10 ml šī atkal ir ideāla iekārta. Šajā nozarē dominē peristaltiskā iepildīšanas iekārta, jo dārga produkta izšķērdēšana ir maza.

Jāizlasa pirms pirmās lietošanas

Pirms iekārta ir pievienota strāvas avotam, pārliecinieties, vai strāvas slēdzis ir aizvērtā stāvoklī, un pēc tam izpildiet norādījumus.
Mašīna jānoslauka ar sausu drānu, ja tā ilgstoši nedarbojas; nedrīkst lietot kodīgus tīrīšanas līdzekļus.
Ir stingri aizliegts šļakstīt šķidrumu iekārtas elektrības kārbā, lai izvairītos no iekšējo elektrisko komponentu korozijas un īssavienojuma.
Saskaņā ar aprīkojuma iepakojuma sarakstu pārbaudiet, vai iekārtai, materiāla modelim, specifikācijai un daudzumam jāatbilst dizaina un izstrādājuma standartu prasībām, kā arī produkta kvalifikācijas sertifikātam.
Pārbaudiet, vai iekārtas izskatam nav deformācijas, bojājumu vai korozijas, rotējošo vārpstu rotācijai jābūt elastīgai un bez stagnācijas.
Šī iekārta ir vienfāzes maiņstrāva 110 V, strāvas spraudnis ir plakans 2 spraudnis, kas jāievieto strāvas kontaktligzdā ar zemējuma vadu.

Pārskats

3 vienā iepildīšanas mašīna galvenokārt tiek izmantota automātiskai marķēšanai uz izstrādājuma plakanas vai izliektas virsmas dažādās formās medicīnas jomā, ikdienas ķīmisko vielu, rotaļlietu un pārtikas produktu augstas precizitātes marķēšanas pozīcija ir piemērota dažādu izmēru produktu marķēšanai. Tas ietaupa darbu un uzlabo marķēšanas precizitāti un konsekvenci. Importētās elektriskās acis un programmēšanas kontrolieris tiek pieņemtas, lai kontrolētu cilindru marķēšanu; visas atklātās daļas ir izgatavotas no nerūsējošā tērauda, inženiertehniskās plastmasas un augstas stiprības sakausējuma alumīnija, kura virsma ir apstrādāta ar anodisku oksidāciju, ar izturību pret koroziju, kas atbilst GMP standartam.

Tehniskie parametri

Modelis: VK-MFC
Uzpildes tilpums: 1ml līdz 150ml
Uzpildes uzgalis: 4 komplekti
Noseggalvas: 4 gab
Svars: aptuveni 750k
Barošana: 220V 50Hz
Jaudas patēriņš: 1.95kw
Gaisa spiediens: 4-7kgf/cm2
Jauda: aptuveni 50 ~ 60 gab./min
Kopējie izmēri: 3700mm * 3200mm * 1750mm

Līnija	Sastāvdaļas	Zīmols vai specifikācija	Daudzums
1	PLC	Mitsubishi/Panasonic	1
2	Skārienekrāns	WeinView	1
3	Sadalītājs	70DF	1
4	Trīsfāzu motors ar bremzēm	200W	1
5	Konveijera ātruma motors	90 W	2
6	Cilindrs	Airtac/SMC	11
7	Vāciņš 86 Servora motors	JŪRAS LAIKA	1
8	Pagrieziena dzinēji	120W	2
9	Četru galvu peristaltiskais sūknis		1
10	Ievietojiet vibrācijas trauku		2
11	VFD	ENCOM
12	Sensori	KEYENCE	N
13	Mašīnas skapis ar SS304, strukturālās sastāvdaļas izmanto oksidētu alumīniju, hromētus stieņus un SS304

Piesardzības pasākumi pirms palaišanas

Iekārta izmanto vienfāzes 1100 V maiņstrāvu. Pirms palaišanas pārbaudiet, vai elektroinstalācija ir pareiza.
Pārbaudiet, vai gaisa avots ir normāls.
Pārbaudiet, vai uz mašīnas un pelējuma nav svešķermeņu. Ja jā, lūdzu, savlaicīgi notīriet to.
Pārbaudiet, vai peristaltiskā sūkņa ūdens ieplūde ir pilnībā ievietota ūdenī.
Pirms tā tiek automātiski iedarbināta, lūdzu, pārbaudiet, vai adata ir vienā līmenī ar sašaurinājuma kakliņu un vai ir iespējams nospiest kontaktdakšu.
