Pneimatiskas plakanas kvadrātveida apaļas pudeļu ripināšanas marķēšanas mašīna ar kodētāju

• Uzklājiet etiķetes garumu: 10 mm ~ 150 mm
• Uzklājiet etiķetes platumu: 10 mm ~ 150 mm
• Uzklājiet papīra ruļļa iekšējo diametru: 40 mm vai 76 mm
• Papīra ruļļa ārējais diametrs: φ≤250 mm
• Iekštelpu temperatūra: -10° c ~40° c
• Iekštelpu mitrums: 35-85﹪
• Barošana: 220V, 50HZ
• Kopējais izmērs: 550*550*650 (G*P*A)
• Svars: 78 kg

Iekārtas lietošanas instrukcijas velmēšanas marķēšanas mašīnai:

Ierīces modelis: VK-T805

Nosaukums: pusautomātiska plakano un apaļo pudeļu marķēšanas iekārta

Apstākļi velmēšanas marķēšanas mašīnas darbībai

1. Šīs ierīces lietošana ir stingri aizliegta šādās vidēs:

2. Pārliecinieties, vai strāvas kontaktligzda un barošanas avota interfeiss var būt ciešā saskarē, pretējā gadījumā vaļīgi kontakti var izraisīt aizdegšanos.

3. Nenovietojiet uz strāvas vada smagus priekšmetus, jo bojāts strāvas vads var izraisīt elektriskās strāvas triecienu vai aizdegšanās risku.

4. Pirms tīrīšanas vai pretrūsas eļļā noteikti atvienojiet strāvas kabeli no ierīces, pretējā gadījumā pastāv ugunsgrēka un aprīkojuma bojājumu risks.

5. Neizmantojiet vaļīgu vai bojātu strāvas padeves kontaktligzdu vai elektriskās strāvas trieciena un aizdegšanās risku.

6. Izmantojiet pareizo zemējumu. Ja kontaktligzda nav pareizi iezemēta, tas var izraisīt elektriskās strāvas trieciena un aprīkojuma bojājumu risku.

7. Pieskaroties strāvas kontaktligzdai, nesamitriniet roku, jo pastāv elektriskās strāvas trieciena risks.

8. Kad mobilā ierīce, pārliecinieties, ka strāvas vads no barošanas avota, vai tie var izraisīt ugunsgrēku un sabojāt aprīkojumu.

9. Izmantojot ierīces ar pareizo spriegumu/strāvas standartu, bez atbilstoša sprieguma/strāvas darba var rasties elektriskās strāvas trieciena, aizdegšanās vai aprīkojuma bojājuma risks.

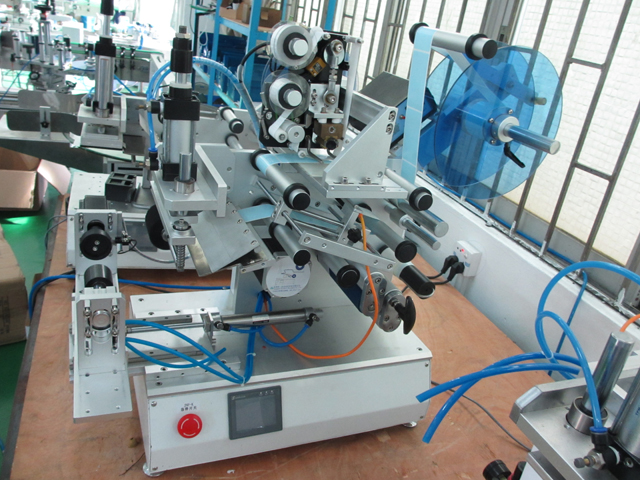

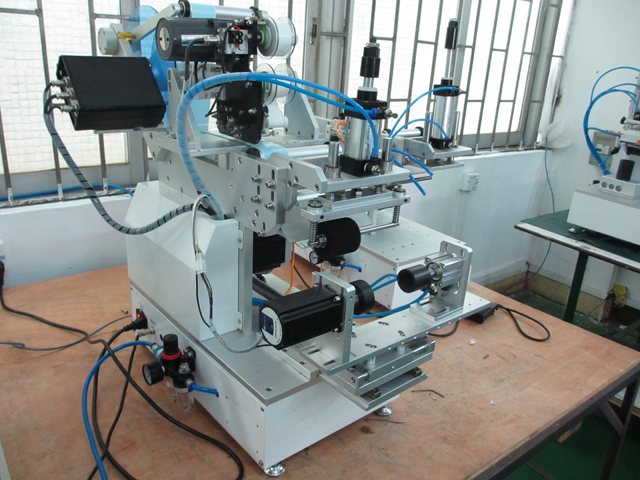

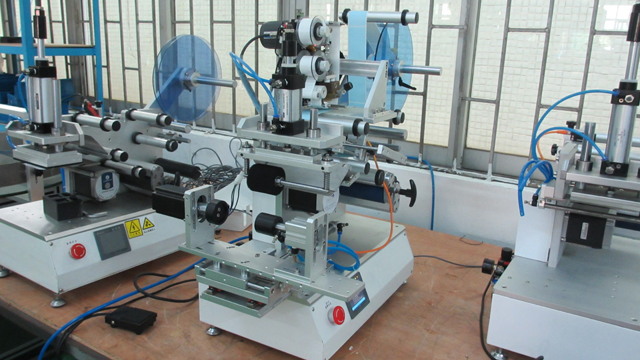

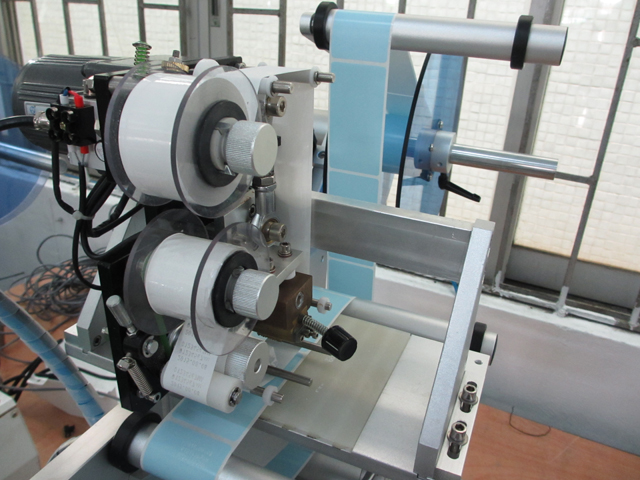

VK-T805 marķēšanas mašīna

Iepazīstieties ar marķēšanas mašīnu

Marķēšanas iekārta automātiski uz produkta virsmas tiek piestiprināta etiķete ar automatizācijas ierīces īso nosaukumu, tā var aizstāt manuālo marķēšanu, uzlabot ražošanas efektivitāti un kvalitāti. Pēc automatizācijas pakāpes var iedalīt manuālās marķēšanas mašīnās, pusautomātiskajās marķēšanas mašīnās un automātiskajās marķēšanas mašīnās; pēc produkta formas var iedalīt apaļo pudeļu marķēšanas mašīnā, daļēji ap marķēšanas mašīnā un īpašas formas pudeļu marķēšanas mašīnā; atbilstoši marķēšanai un produktu izvietošanai var iedalīt vertikālās un horizontālās marķēšanas mašīnās.

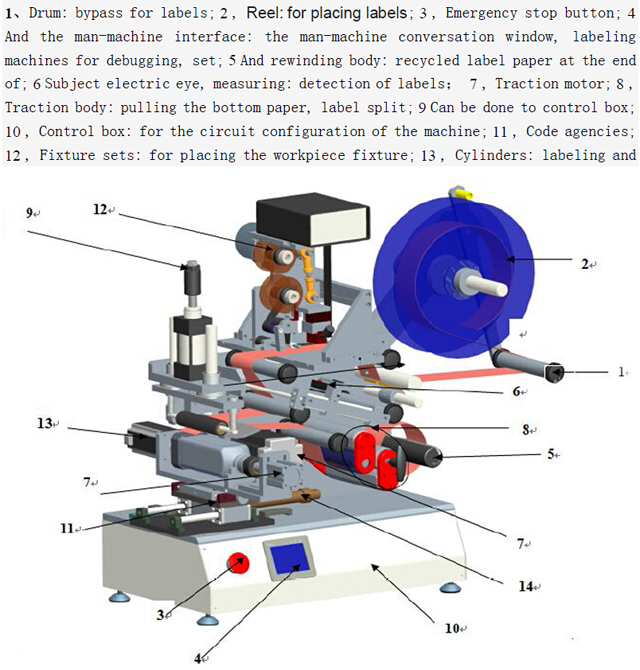

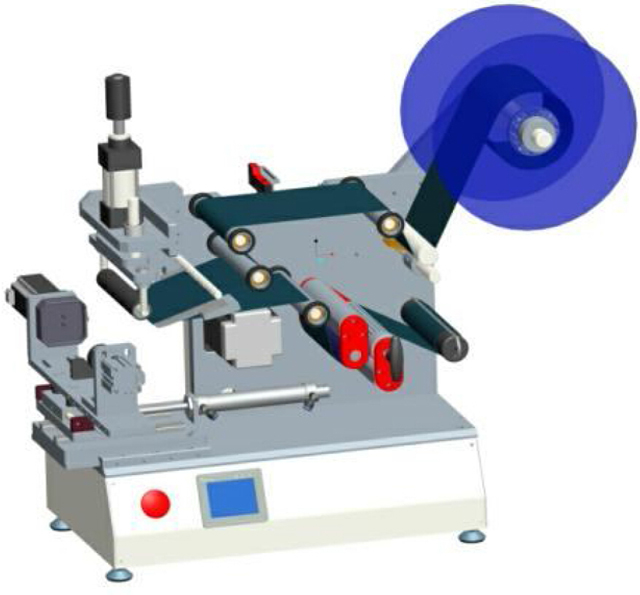

Zīmējuma skaidrojums uz modeļa VK-T805:

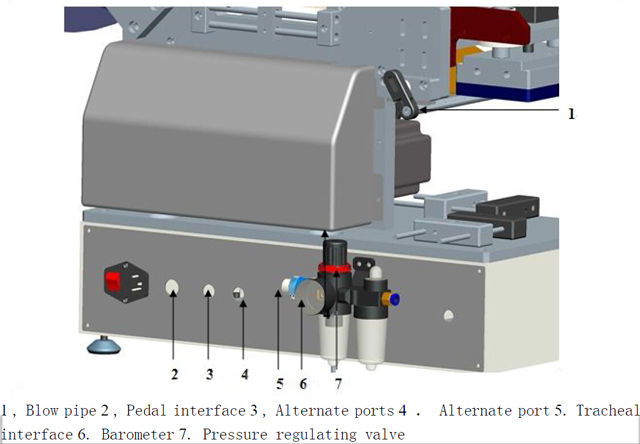

Mašīnas aizmugure

Tehniskie parametri:

1. Uzklājiet etiķetes garumu: 10 mm ~ 150 mm

2. Uzklājiet etiķetes platumu: 10 mm ~ 150 mm

3. Uzklājiet papīra ruļļa iekšējo diametru: 40 mm vai 76 mm

4. Papīra ruļļa ārējais diametrs: φ≤250 mm

5. Iekštelpu temperatūra: -10° c ~40° c

6. Iekštelpu mitrums: 35 ~ 85﹪

7. Barošana: 220V, 50HZ

8. Kopējais izmērs: 550*550*650 (G*G*A)

9. Svars: 78kg

Darbības joma

1. Plaši izmanto pārtikas, farmācijas, kosmētikas, kosmētikas, elektronikas un citās nozarēs.

2. Pusfabrikātiem vai gataviem izstrādājumiem drukātā un daļēja loka virsmas pusautomātiskā marķēšana.

3. Tas var marķēt gan plakanas, gan apaļas vai ovālas vai citas formas pudeles, skatiet tālāk redzamos paraugus:

Marķēšanas teorija

1. Transmisijas sistēma: motors, ko darbina zobsiksnas piedziņas sistēma un saņēmējiestādes, dod impulsu etiķetes sadalīšanai, tādējādi panākot papīra noņemšanu un pārstrādi etiķetes beigās.

2. Vadības sistēma: šī iekārta izmanto elektriskās un gāzes kombinācijas vadības ierīces, elektriskās acis (sensori) un kājas slēdzis nodod saņemto signālu PLC centrālajā procesorā saskaņā ar iestatīto apstrādes programmu, tādējādi panākot noņemšanu, sūkšanu, uzlīmju rediģēšanu un skaitīšanu. funkciju.

Darbības procesi

Ieslēdziet uzstādīšanas etiķeti, kas koriģēta ar regulējamu elektrisko acs uzlīmes regulēšanas uzlīmi

Ieslēgšana / izslēgšana

Ieslēgšana:

1. Apkārt mašīnai un notīrīta, pārbaudiet, vai nav vaļīgu parādību.

2. Marķējiet un pievienojiet strāvas vadu strāvas padeves kontaktligzdas aizmugurē, un slēdzis blakus strāvas kontaktligzdai ir atvērts.

3. Pievienojiet otru strāvas vada galu maiņstrāvas kontaktligzdai, izmantojot spriegumu 220V, 50Hz.

4. Lai atvērtu avārijas apturēšanas slēdža galveno paneli

5. Augstspiediena gāzes piekļuve caurumā (un apstipriniet, ka slēdzis ir atvērts)

Izslēgšana:

1. Normālas lietošanas gadījumā jūs varat pievienot strāvas vadu no maiņstrāvas kontaktligzdas vai tieši nospiest avārijas apturēšanas slēdzi.

Uzmanību!!!

2. Nepievienojiet strāvas vadu vai barošanas avotu rokā, kad tas ir mitrs, jo tas var izraisīt elektriskās strāvas triecienu.

3. Nenovietojiet uz strāvas vada smagus priekšmetus.

Pārbaudiet regulējumus

1. Apkārtnē “1” esošās etiķetes atkarībā no etiķetes attiecīgajā sējuma pusē, tilpumā virsmās jāievēro diagrammas apiešanas metode.

2. "2" iespīlēšanas korpuss, ap boju vispirms atlaidiet, pēc atkārtotas nospiešanas.

3. Novērojot ar neapbruņotu aci, novērošana uz etiķetes aiz "5" pie Mizošanas dēļa, marķējums tiek sadalīts, lai atrastos sūkšanas galvas efektīvo frakciju pozīcijā, kā parādīts iepriekšējā attēlā. Ja tas nav pareizi, etiķete ir rūpīgi jāpielāgo.

4. Pakalpojumā "3" un "4" starp tagiem, lai noteiktu elektrisko aci, ap garu ar etiķeti ir jāpārbauda, kad burvju acs slota atvere, lai pārbaudītu elektriskā acs var noteikt izmaiņas starp etiķeti un etiķeti, elektriskā acs vairāk komplektu skatiet sadaļā "elektrisko acu iestatījumi".

5. Pēc "6" vilces korpusa beigām mums ir stingri jāievēro "S" forma ap likumu un "T" rokturis ir cieši marķēts ar statusu, pretējā gadījumā tas izraisītu cenu, kas nav atļauta vai nevarētu vilkt jostas gals.

6. "7" tinuma korpusam, ass un apaļas melnas tērauda klipus aktivitātēm, saspraudes galam.

Labots

1. Pabeidzot iepriekš minēto, paneļa pogai "automātiski / manuāli" pārejiet uz "manuāli" statusu, lūdzu, pārliecinieties, vai strāvas padeve ir pievienota un ieslēgta, un pēc tam nospiediet slēdzi "skriet", pavelkot apakšējo papīru par aptuveni 0,5. metri, ir paredzēts, lai apakšējais papīrs būtu brīvs un korekts.

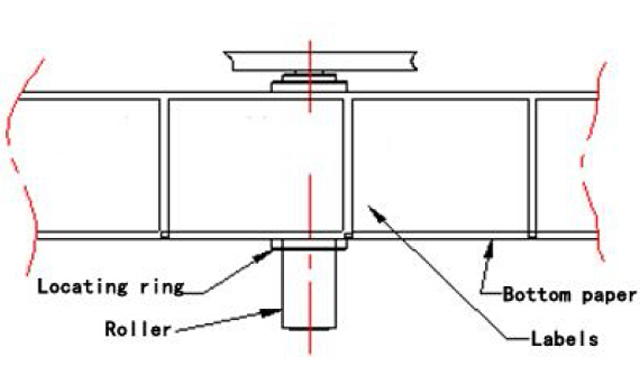

2. Kad apakšējais papīrs tiks automātiski labots, mēs visi noregulēsim rullīšus uz ierobežojuma apļa, atsauce parādīts iepriekšējā diagrammā, pārvietosim ierobežojuma apli abās papīra pusēs.

Pārvietojiet elektrisko aci

1. Uz virsmas "Automātiski / Manuāli" pogu uz "manuāli", pēc tam nospiediet "jog" slēdzi, šoreiz ar neapbruņotu aci novērojot Peel Board, lai etiķetes no sloksnes paneļiem 0 ~ 1mm var.

2. Pēc tam pārvietojiet etiķetes pārbaudes elektrisko aci, novietojiet starp šīm etiķetēm un etiķetēm papīra galu, pievērsiet uzmanību elektriskās acu gaismas pārbaudei, kad noteikšanas elektriskās acis pārvietojas no etiķetes vai papīra etiķešu gala, gaismas pārslēgsies starp ieslēgts un neieslēgts.

Izmēri iepriekš redzamajā diagrammā, nodrošiniet, lai sūkšanas galviņa būtu 0,5–1 mm attālumā no sloksnes paneļiem, varat atskrūvēt skrūves, lai regulētu

Lai jūs varētu nodrošināt vienmērīgu pāreju uz etiķetes pozīcijas sūkšanas galvu. (Parasti šī pozīcija ir labi pielāgota)

Uzmanību!!!

1. Apstipriniet nospiešanas jostas un bloķēšanas ierīču atiestatīšanu, pretējā gadījumā cena būs neprecīza.

2. Pārbauda, vai testa elektriskā acs ar, pretējā gadījumā tas varētu izraisīt nepārtrauktu etiķeti.

3. Pārbaudiet, vai piedziņas sistēma nav nostiprināta, pretējā gadījumā apakšējais papīrs netiks vilkts.

Burvju acu komplekts

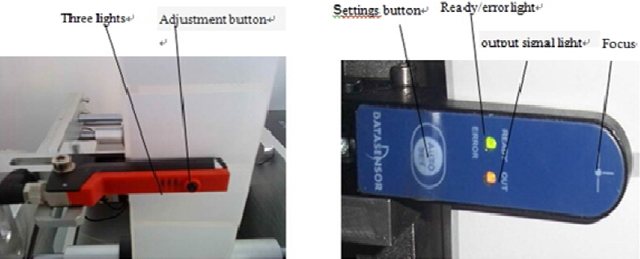

Atzīmējiet elektrisko aci (šeit ir tikai ilustrācijas nolūkos, un tas nenozīmē, ka klienti iegādājās modeļa konfigurāciju)

Pa kreisi Vācijai Dr viegla mežizstrāde GS-63 Electric eye, pa labi Itālijai kātiņa SR21-IR Electric eye. Tos parasti izmanto, lai noteiktu etiķetes. Šeit ir viņu pielāgošanas metodes

1, Dr viegla mežizstrāde GS-63 Elektriskie acu regulējumi:

Pamatojums: lai noteiktu atstarpes starp etiķetēm atkarībā no biezuma. (Ar gaisma iekļūst tur, kur nav etiķetes un nav iespiešanās, ir etiķetes, ko identificēt) attiecas uz noteikta biezuma papīra etiķetēm vai citām etiķetēm

Pogas norādījumi: Zaļās gaismas: strāvas indikators

Dzeltenā gaisma: lai identificētu statusa gaismas (deg dzeltenā gaisma, ir signāla izvade)

Pielāgošanas poga: pielāgota etiķešu noteikšanai ar dažādiem iestatījumiem

Pirmkārt, etiķetes caur burvju aci, piemēram, šādu diagrammu: Ja jūs velciet etiķetes, dzeltenās gaismas spraugā starp etiķetēm un etiķeti iedegas, etiķete ir izslēgta, jūs nevarat atiestatīt, jūs varat izmantot tieši. Ja dzeltenā gaisma deg nepārtraukti vai bieži vien to negatīvi ietekmē korpuss, jums ir jāatiestata elektriskā acs. Iestatiet šādi: pirmkārt, etiķetes tiek parādītas caur u formas siles maģisko aci, slotā ir ievietotas elektriskās acs etiķetes, nospiediet un turiet regulēšanas pogu 3 sekundes, jūs varat redzēt, kā elektriskā acs mirgo dzeltenās gaismas, pēc tam atlaidiet pogu, kur nav uzlīmes (apzīmējiet tikai papīra galu), kas ievietota maģiskās acs slotā, nospiediet un turiet regulēšanas pogu 8 sekundes un pēc tam atlaidiet pogu šajā brīdī, iestatīšana ir pabeigta. Etiķetes elektriskās acis ievelk tvertnē, jūs varat redzēt, ka ir etiķetes dzeltenās gaismas izslēgtas, spraugas biroji etiķetē ar etiķeti, dzeltenās gaismas deg.

Itālijas pedikuls SR21-IR Elektriskie acu regulējumi:

Kas pieder pie Groove elektriskās acs, caur gaismas daudzumu, kas iekļūst diskriminācijas stiprumā, nav etiķešu, uzklājiet papīra materiālu un etiķetes materiālu citas etiķetes beigās.

Atklāšanas princips, Groove elektriskās acs puses izšaujamie gaismas stari, lai saņemtu no otras puses, kad starpuzlīmes, saņem gaismas daudzumu izmaiņas, nosakot sliekšņus, nav etiķetes, lai identificētu.

Iestatīšanas metode

1) Kad "gatavs" Kad gaismas, elektriskā acu fokusa etiķete vidū, velciet tagus uz priekšu un atpakaļ, piemēram, izmaiņas izejas signālā, elektriskā acs ir darba stāvoklī, var izmantot tieši.

2) Īsi nospiediet automātiskās iestatīšanas pogu, zaļā un dzeltenā gaisma, elektrisks acu uztveršanas vidējs signāls, nenoņemamas uzlīmes šajā laikā, līdz ātri mirgo zaļā gaisma.

3) Kad mirgo zaļā gaisma, kad medijs tiek pārslēgts uz otro maģisko acu fokusa vietu.

4) Īsi nospiediet "AUTO SET". Zaļā gaisma ir izslēgta. Elektriskā acs uztver otrā veida multivides signālus, šobrīd nenoņemamas etiķetes, līdz zaļā gaisma paliek ieslēgta.

5) Pārvietojiet etiķetes, divos lokālos medijos sadalīšanās, izejas signāls ir izgaismots, burvju acu komplekts.

6) "READY" Cieta, burvju acs, lai izmantotu objektu, jūs varat pārslēgt divus datu nesējus.

Pielāgojiet etiķetes pozīciju

1. Vispirms konteiners attēlā "C", Un tad mēģiniet pielīmēt, novērošanas posteņu vietas un nokārtot "A" un "B" Office bloka darbības, noregulētas uz atbilstošo vietu.

2. Pēc atbilstošo aktivitāšu sēdekļa noregulēšanas jāpiestiprina skrūves, lai tās neatslābtu.

3. D Iebūvēta testa elektriskā acs, ko izmanto produktu testēšanai bez maksas. Caur lodziņu atpakaļ uz pedāļa / Startup statusu izmērītā objekta pielāgot marķēšanas mašīna.

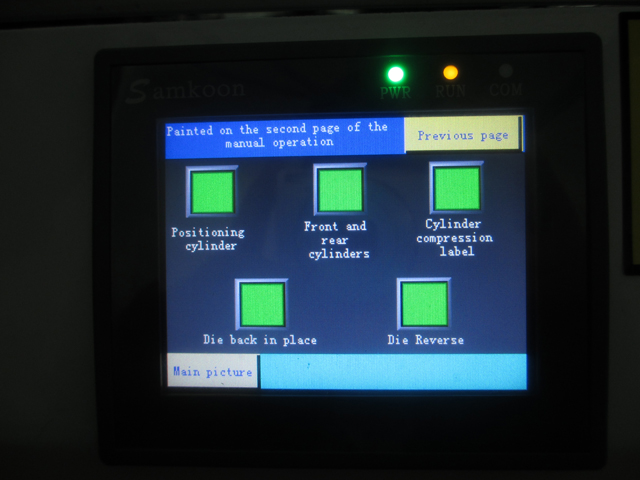

Manuāla darbība

1. Pirmkārt, jūs vēlaties, lai "Manuālais / Automātiskais slēdzis" rokasgrāmatā, un pēc tam kopā ar "slēdzi", lai izmantotu.

2. Manuāla darbība, ko izmanto atkļūdošanai, pareizai etiķetei

Automatizētas darbības

1. Pirmkārt, jūs vēlaties, lai "Manuālais / Automātiskais slēdzis" ir automātiskā stāvoklī un pēc tam apvienots ar "pēdas slēdžiem".

2. Automatizētas darbības, ko izmanto atkļūdošanai, tostarp marķētas un marķētas.

Elektrisko acu regulējumu mērīšana:

1. FX-301 sērijas elektriskā cilpa ir pareizi pievienota:

Magic eye jānodrošina, ka var izmantot pareizu uzstādīšanu mērījumu, savienojuma metodi, lai izveidotu savienojumu, kā parādīts nākamajā attēlā, "in" nepārtraukta melnā līnija "out" pat sudraba līniju.

2. Elektriskā acu noteikšanas princips:

Elektriskās acis atbilstoši gaismas atstarošanas daudzumam, lai saskatītu objektus. Elektriskā acs izdod gaismas objektus, objekts atstaro noteiktu gaismas daudzumu atpakaļ acīs, kad objekts, kas atspoguļo gaismas daudzumu, kas sasniedz iestatīto vērtību, mainās elektriskās acs signāls, tas signalizē vadības sistēmai.

3. Pārslēgt stāvokli:

Poga "Režīms/atcelt", zaļā gaisma iedegas "palaist", "mācīt", "ADJ", "L/D", "TIMER", "PRO" pārslēdzas starp vairākiem dokumentiem, norādot atšķirīgo darba statusu.

• "Run" apzīmē valsts skrējienu;
• "Mācīt" pasniedzēja statuss;
• "ADJ", lai pielāgotu statusu;
• "L/D" pacelšanas signāla statusam;
• Poga "PUSH" uz leju, lai apstiprinātu, kreisais-labais pārslēgties, lai precīzi noregulētu funkciju.

4. Maģisko acu komplekts:

4.1. Ja darbstacijā nav neviena produkta, atveriet elektrisko acu pastiprinātāju ar caurspīdīgu vāku, nospiediet taustiņu "režīms/atcelt", pārsūtīts uz "mācīt" dokumentu, digitālā kaste parāda vērtību, šī vērtība būs tukšs signāls, skaitliskā stabilitāte , saskaņā ar "PUSH", lai apstiprinātu.

4.2 Pēc tam novietojiet produktu uz marķēšanas stacijas, aizveriet kreiso pozīciju, novērojot vietas, pielāgojot pozīcijas joslas atrašanās vietu, lai sasniegtu etiķetes pozīciju uz izstrādājuma.

4.3 Etiķetes novietojums, kad tas ir noregulēts. Var redzēt digitālo lodziņu, kas parāda skaitlisku vērtību, šī vērtība ir tad, kad produktam tiek noteikti signāli, piemēram, "1900", stabilizējas, noklikšķiniet uz "PUSH", lai apstiprinātu. Kad tas ir pabeigts, digitālā displeja lodziņā ir redzami LABI padomi. (Varat nospiest "režīms/atcelt", lai atgrieztos pie "palaist" var būt skriešana)

4.4 Pārsūtīts uz "ADJ" dokumentu, parāda ciparu displeja lodziņu = tukšs signāls (sirdspuksti - tukšs signāls)/2, sistēmas noklusējuma vērtības slieksnim, signāla vērtība ir lielāka par kritisko vērtību, tā noklusējuma vērtība ir objektam, ir mazāka par kritisko vērtību, pēc noklusējuma nav objekta. Atgriezeniskās saites signāls PLC, izdod attiecīgas direktīvas. Sliekšņus var regulēt, nospiežot kreiso-labo taustiņu "PUSH" kreiso un labo taustiņu, palielināt vai samazināt vērtību, mainīt slieksni. (Parasti nav nepieciešama regulēšana), pēc tam nospiediet "PUSH", lai apstiprinātu.

4.5 Taustiņš "Režīms/Atcelt" atpakaļ, lai "palaistu" darbības stāvokli. (Pēc tam, kad iestatīšana ir pabeigta, lai atgrieztos pie darbības statusa "palaist")

4.6. Aizveriet caurspīdīgo vāku, uzstādiet galu.

4.7 Kad izstrādājums ir novietots, kad marķēšanas stacija tiek uztverta elektriskā acs mērīšanas signāls, atgriezeniskā saite uz PLC, PLC izdeva direktīvu, marķēšanas iekārta sāka ar darbu saistītās daļas.

Elektroniskās vadības sastāvdaļas

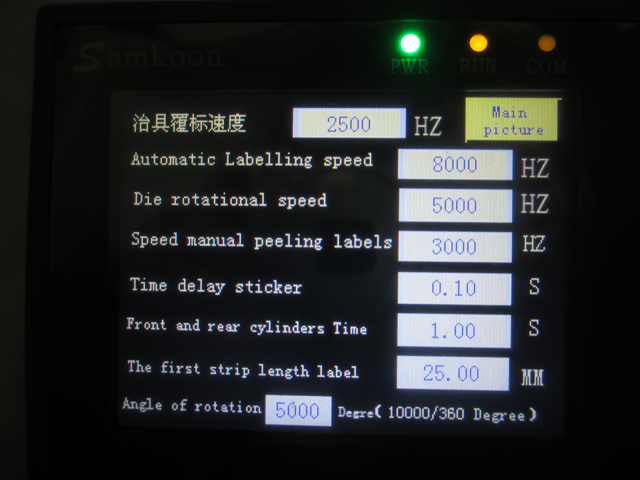

Kontroles sistēma

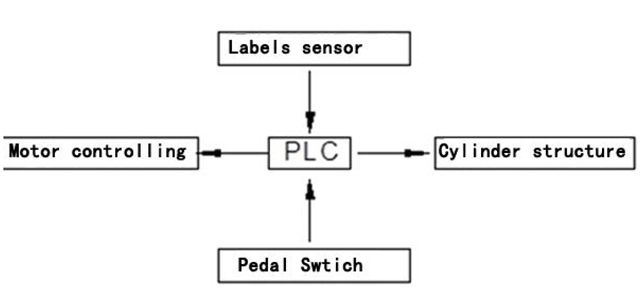

Princips: Marķēšanas mašīna ir balstīta uz PLC, kas saņem signālus un kontrolē sistēmu. Kā parādīts attēlā iepriekš, kad tiek iedarbināts "pēdas slēdzis", kājas slēdzis sāks signālu nosūtīt uz PLC, un PLC apstrādās to saskaņā ar iestatīto programmu un pēc tam iedarbinās "motora vadības sistēmu", lai realizēt etiķetes noņemšanas un padeves procesu. Tajā pašā laikā "etiķetes pozīcijas sensors" (saukts arī par etiķeti, kas mēra elektrisko aci) vienmēr pievērsīs uzmanību attālumam, ko nobrauc etiķete. Kad tas ievada etiķetes atjaunināšanas attālumu, "etiķetes pozīcijas sensors" nekavējoties nosūtīs signālu uz PLC. Līdzīgi PLC apstrādās to saskaņā ar iestatīto programmu, un "motora vadības sistēma" nosūtīs apstāšanās signālu un iedarbinās etiķešu sūkšanas mašīnu un marķēšanas sistēmu, lai pabeigtu etiķetes noņemšanu un ielīmēšanu.

Bieži sastopamas kļūdas un izslēgtas

Nestabila marķējuma pozīcija

1. Spiediena iekārta var nebūt cieši, kā rezultātā atzīmēta ar vaļīgu, elektrisko acu pārbaude ir neprecīza.

2. Vilces korpuss slīd vai nav cieši, kā rezultātā apakšējais papīrs tiek izlīdzināts.

3. Forma vai novietojums pielīmēšanai.

Atņemt

1. Spiediena siksnas ierīces ir pārāk stingras, izraisot iezīmētu prom, spiediena samazināšanos.

2. Automātiskajā darbībā ir apzīmēts ar bez novirzes taisnošanu un iztaisno muguru uz.

Marķējuma kvalitāte nav laba, ir burbuļi vai krokas

1. Etiķete var būt pārāk plāna, uzlīmēšanas likums neattiecas uz mīkstajām, plānām caurspīdīgajām etiķetēm

Iekārtai nav reakcijas

1. Apstipriniet, ka elektropārvades līnijas nav problēmu.

2. Apstiprināta transmisijas izeja blakus drošinātājiem ir neskarta, piemēram, izdegusi, nomainiet

3. Var būt bojāta iekšējā elektroinstalācija, remonta speciālisti

Parastā lūzuma beigās uzlīmējiet etiķetes papīru

1. Spiediena siksnas ierīces ir pārāk stingras, izraisot iezīmētu prom, spiediena samazināšanos.

2. Var atzīmēt sliktas kvalitātes papīra galu vai dziļi zobos

Notiek sūkšanas galviņas kļūme vai nepareiza darbība, kas neatbilst etiķetei

1. Vai sūkšanas galvas cauruma aizbāznis rada nepietiekamu sūkšanu (spiediena garantija 0,7 Mpa virs)

2. Pūšanas caurules pūšanas virziens ir nepareizs, to var regulēt ar kustības un rotācijas virzienu

3. Ja nav etiķešu pārsegu, ar caurspīdīgu lipīgu blīvējumu samaziniet sūkšanas zudumu

Nepārtrauktas etiķetes

Elektriskā acs nav pareizi iestatīta, tiek atiestatīta elektriskā acs

Materiālu savākšana no otrreizējās pārstrādes papīra beigu beigās

Pārsvarā noveco aiz piedziņas siksnas, nomainiet jaunu siksnu.

Etiķešu izgatavošana

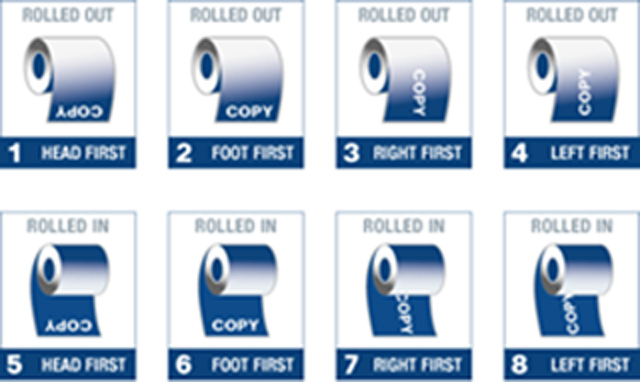

1. Ražojot etiķetes, ievērojiet virzienu ap boju.

2. Nodrošiniet, lai burvju acu noteikšana svešķermeņa caurumu, papīra caurumošana naktī nevar paliktu, pretējā gadījumā neatpazītu elektrisko aci, kas izraisa uzlīmju dublikātus.

3. Pārliecinieties, vai etiķete un apakšējais papīrs ir gludi sadalīti.

Kārtējā apkope

1. Parastā lietošanā iekārtu var regulāri pārbaudīt.

2. Iekārtas regulārai putekļu kontrolei un pretrūsas apstrādei.

3. Nelietojiet ilgu laiku, atvienojiet vēlamo strāvu un veiciet apkopes darbus.

pielikums

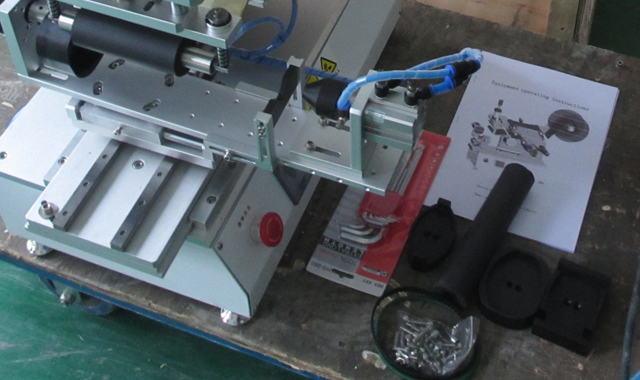

Šī marķējuma standarta piederumi: lietošanas instrukcija, sešstūra atslēgas, elektriskās cilpas regulēšanas skrūvgriezis.

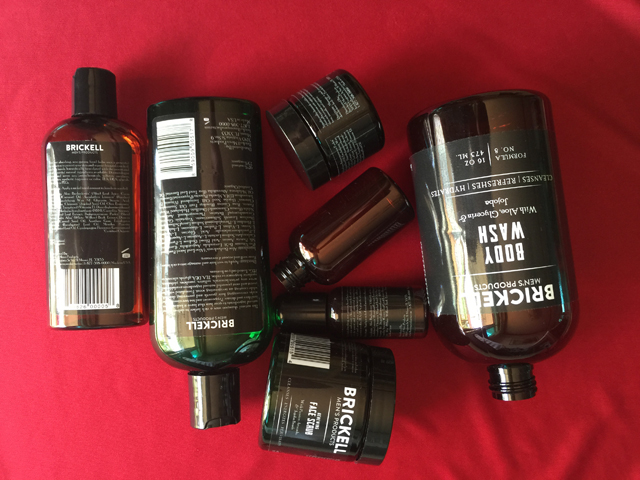

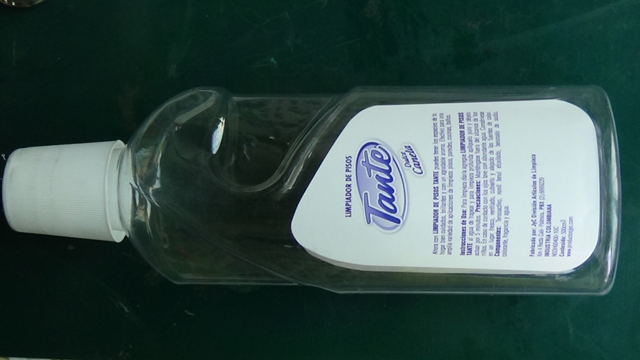

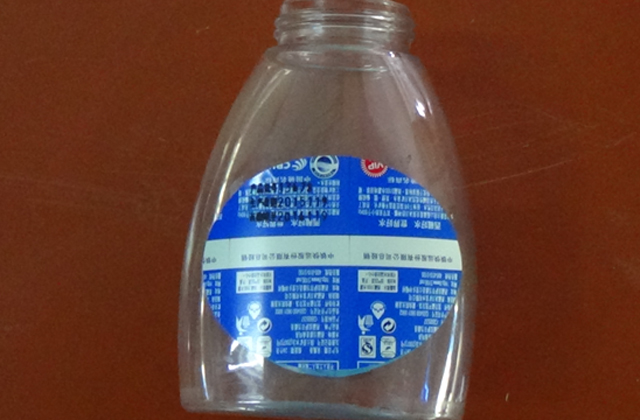

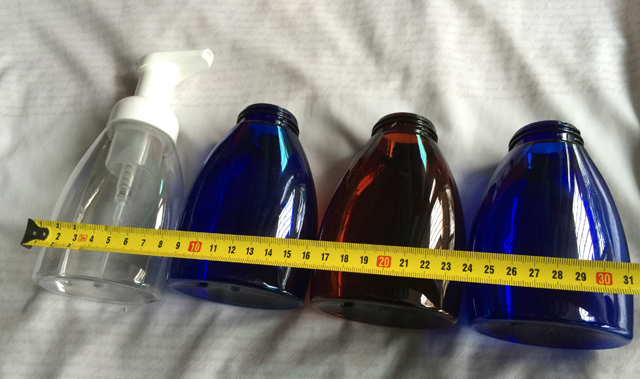

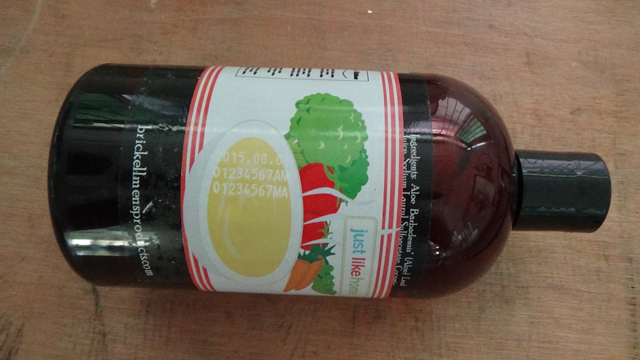

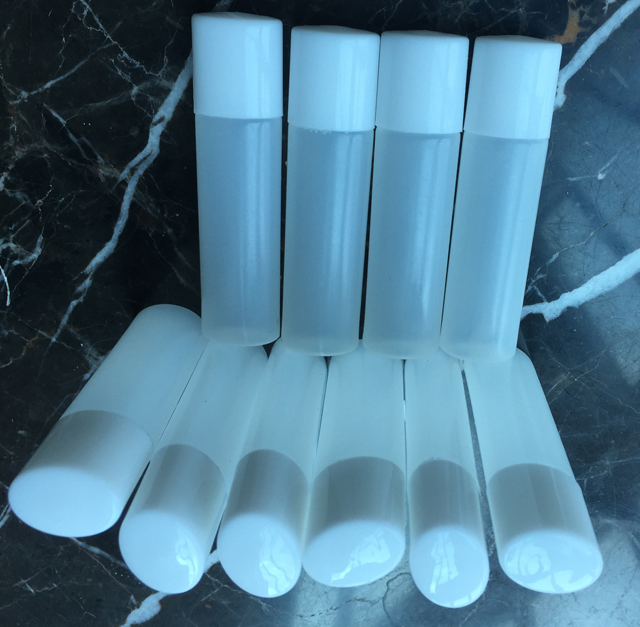

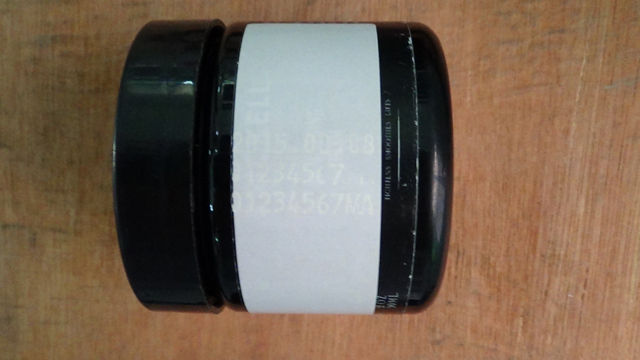

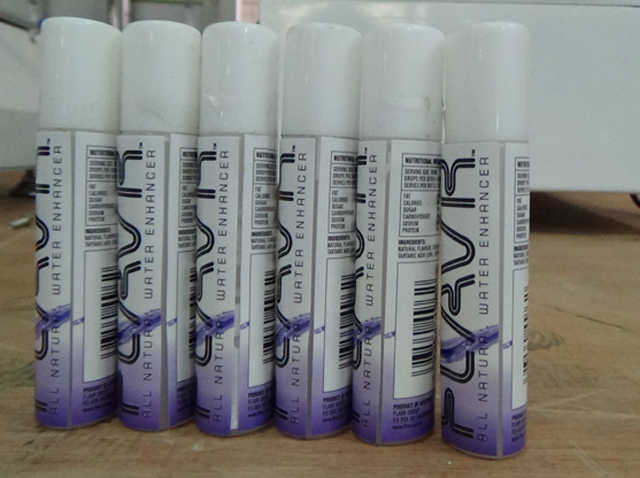

Marķēšanas paraugi dažādu formu pudelēm:
