Monobloka mazo pilienu pudeles cauruļu pildīšanas aizbāžņa aizbāžņa mašīna
  • Modelis: VK-MFC
  • Jauda: ~220V/vienfāze
  • Strāva: 7A
  • Frekvence: 50HZ
  • Gaisa spiediens: 0,7 MPa
  • Jauda: 1100W
  • Izmērs: 1900 * 1550 * 1850 mm
  • Svars: 485 kg
  • Bruto svars: 555 kg
  • Uzpildes tilpums: 1ml līdz 150ml
  • Mašīnu var pielāgot un pulverizēt atbilstoši ASV standartam
Skatīt Video

Piezīme pirms iekārtas iedarbināšanas

  1. Iekārta tiek darbināta ar vienfāzes / 220 V alternatīvo strāvu; Pirms iekārtas ieslēgšanas apstipriniet pareizo savienojumu.
  2. Pārbaudiet, vai gaisa spiediens ir pareizi pievienots.
  3. Ja uz mašīnas un veidnē ir kādi svešķermeņi, noņemiet svešķermeņus;
  4. Pārliecinieties, vai šļūtenes, kas savienotas ar peristaltiskajiem sūkņiem, ir ievietotas materiālu tvertnē;
  5. Pārbaudiet, vai uzpildes sprauslas ir saskaņotas ar pudeļu muti, aizverot galviņas ar pudelēm;

Pamatdati

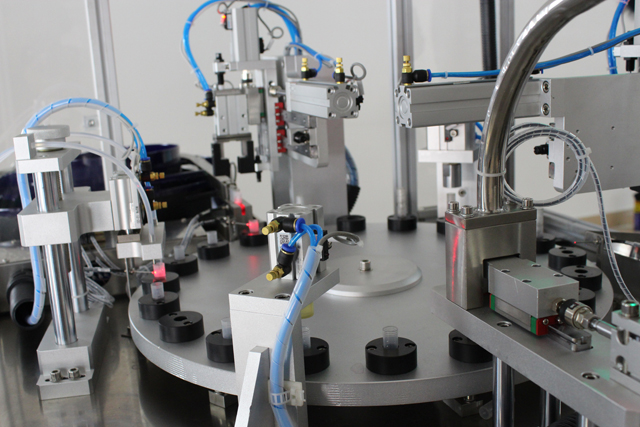

izvades stacija.jpg

 Jauda: ~220V Strāva: 7A
 Frekvence: 50HZ Gaisa spiediens: 0,7 MPa
 Jauda: 1100W Izmērs: 1900 * 1550 * 1850 mm
Svars: 485 kg Uzpildes tilpums: 1ml līdz 150ml

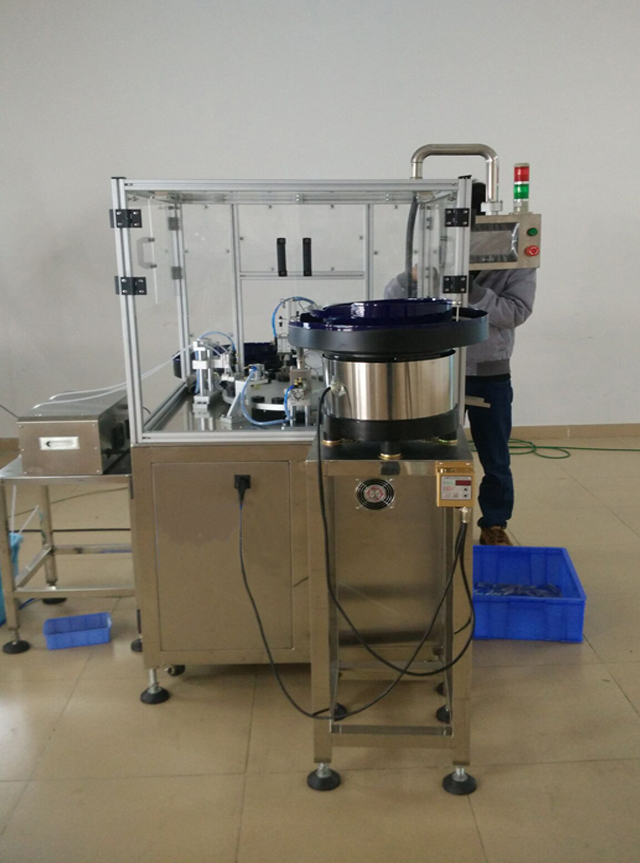

mašīnu testēšana, ko veica engineer.jpg

Mašīna aizveriet attēlus un zīmējiet

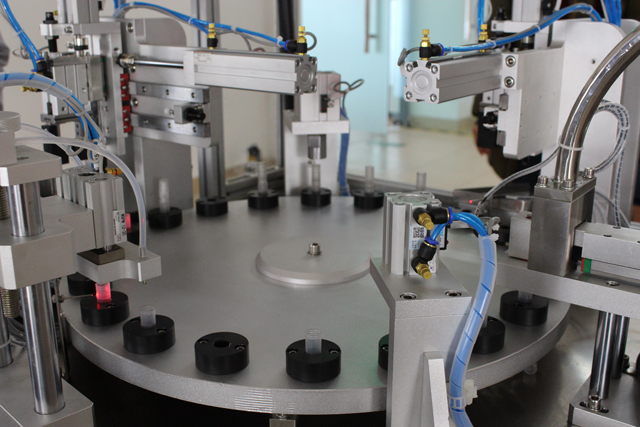

uzpildes presēšanas mašīna automātika.jpg

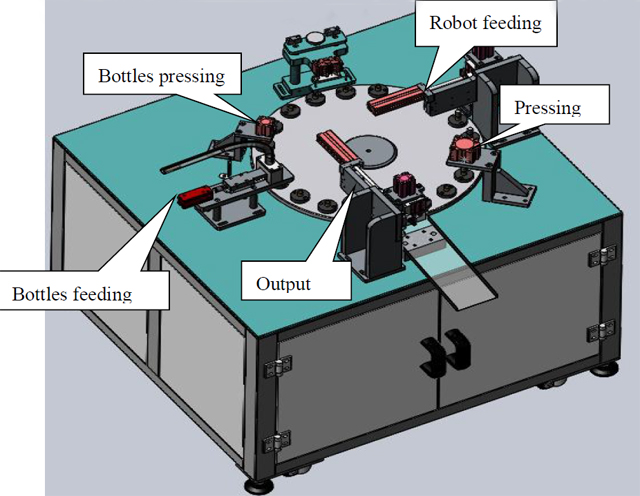

mašīnas rasējums.jpg

Stacijas skaidrojums:

  1. Pudeļu padeve: Vibrācijas bļoda padod pudeles, pneimatiskie elementi virza pudeles pagrieziena plāksnē, pēc tam pneimatiskie elementi atkāpjas;
  2. Pudeļu presēšana: Pateicoties brīvai krišanai no pudelēm, ko baro pneimatiskie elementi, sācija liek pudelei sasniegt turētāja dibenu;
  3. Uzpildes stacija: Ielejiet šķidrumu pudelēs; stacija strādā kopā ar peristaltiskajiem sūkņiem;
  4. Robota barošana: robots ievada sūkni pudelēs.
  5. Presēšanas stacija: pievelciet pudeles ar sūkni;
  6. Izvade: galaproduktu pārvietošana no pagrieziena plāksnes

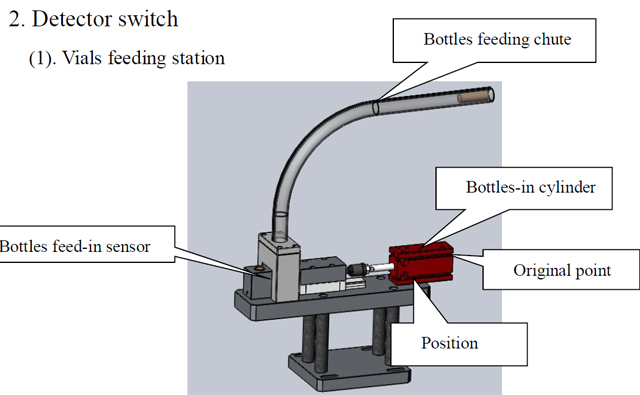

Detektora slēdzis

(1). Flakonu barošanas stacija

pudeles slēdzis.jpg

  1. Pudeļu ievietošanas cilindrs: ievietojiet pudeles teknē pagriežamajā plāksnē
  2. Sākotnējais punkts: Pudeļu cilindra sākotnējā vieta
  3. Pudeļu novietojums: zīme, ka pudeles atrodas pareizā stāvoklī
  4. Ieplūdes sensors: 2 gab. šķiedras nosaka pozīciju teknē; Neviena no šķiedrām nevar noteikt pudeles, tad pudeles ievietošanas cilindrs nedarbosies;.

Paziņojums: Mašīna darbojas pilnībā automātiskā režīmā; pievērsiet uzmanību noteikšanas slēdžiem

kartotēkas stacija

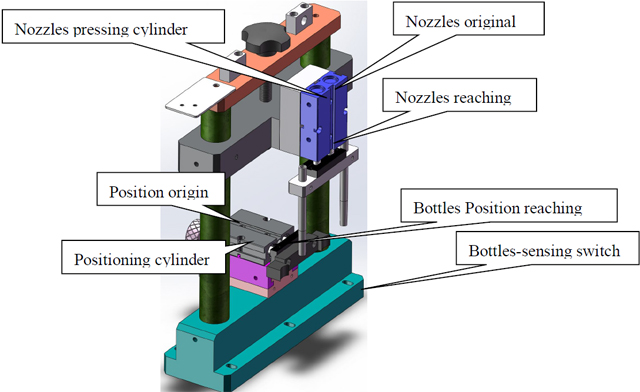

uzpildes stacija.jpg

  1. Pudeļu sensora slēdzis: atklāj materiālus zem stacijas un stacijas aktivizēšanu;.
  2. Pozicionēšanas cilindrs: noteikšanas slēdzis nosaka, ka zem stacijas atrodas materiāls, kurā cilindrs novietos materiālu;
  3. Pudeļu pozīcijas izcelsme: Slēdzis ir zīme staciju darbības pabeigšanai un pagrieziena plāksnes darbībai;
  4. Pudeļu pozīcijas sasniegšana: pozīcijas cilindrs pabeidz pudeļu aizsniegšanu
  5. Sprauslu presēšanas cilindrs: Sasniedziet uzpildes sprauslas pudelēs;
  6. Sprauslas nospiež sākotnējo punktu: sprausla atkāpjas sākuma punktā;
  7. Sprauslas sasniedz: nosaka, vai uzpildes sprausla sniedzas pudelēs vai nē

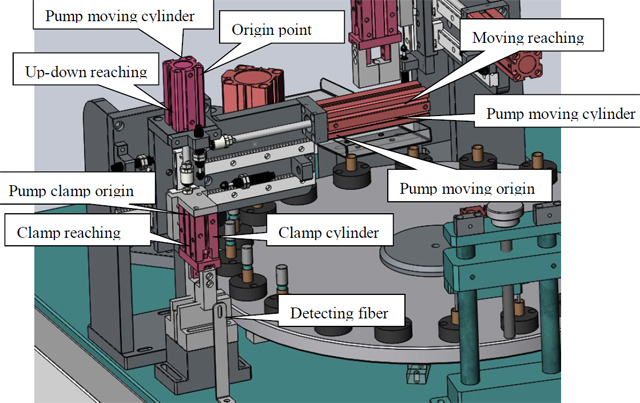

Sūkņu presēšanas stacija

sūkņu presēšanas mašīnas.jpg

  1. Pudeļu stacijas noteikšanas slēdzis: Atklājiet zem stacijas esošos materiālus un stacijas aktivizēšanu;
  2. Pozicionēšanas cilindrs: noteikšanas slēdzis nosaka, ka zem stacijas atrodas materiāls, kurā cilindrs novietos materiālu;
  3. Pudeļu pozīcijas izcelsme: Slēdzis ir zīme staciju darbības pabeigšanai un pagrieziena plāksnes darbībai;
  4. Saspiedes cilindrs: Sūkņa nostiprināšana;
  5. Saspīlēšanas izcelsme: Saspīlēšana brīvā situācijā;
  6. Saspiežot: Pudeles sasniedz staciju;
  7. Sūkņa sasniedzamības detektors: Vibratora bļoda ievietojiet iekšējo spraudni teknē, pēc tam nosakiet, vai iekšējais spraudnis ir ievietots pareizi, lai aktivizētu nākamo darbību;
  8. Sūkņa cilindrs: paņemiet un novietojiet sūkni;
  9. Sūkņa horizontāli kustīgs cilindrs: novietojiet sūkni ar skavām pudeles augšpusē pagrieziena plāksnē.

Izvades stacija

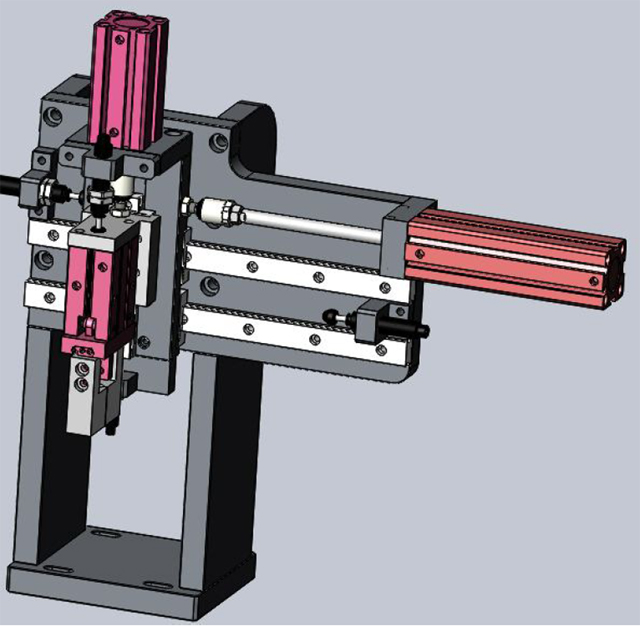

izvades stacija.jpg

Tāds pats darbības princips kā iepriekš minētajai sūkņu presēšanas stacijai;

Apkope

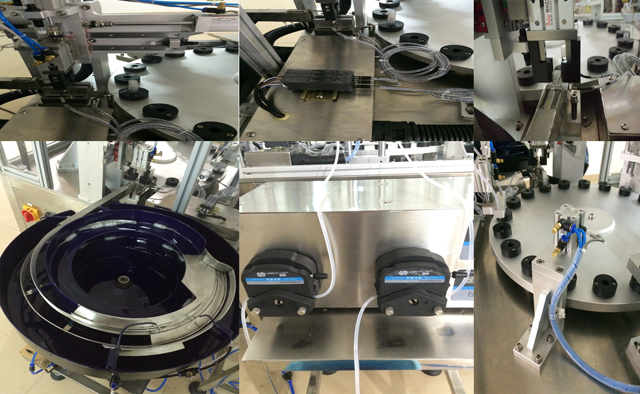

rotācijas uzpildes presēšanas vāciņu blīvēšanas mašīna.jpg

1. Ir nepieciešams pārbaudīt un uzturēt mašīnu, lai pagarinātu mašīnu un optimizētu mašīnas darbību;

Darba mašīna jāveic ik pēc trim mēnešiem; Ar smērvielu jāieeļļo gultņa un zobratu transmisijas daļa; Eļļošana jāveic periodiski; Slīdes eļļa (N68) jāpievieno detaļai, piemēram, mehānisma kustība vai pacelšana divas reizes dienā; Automobiļu eļļa (N68) jāpievieno rotējošajām vai šūpojošajām daļām; Ik pēc pusmēneša pievienojiet smērvielu izciļņa slotā; Katru mēnesi vienu reizi eļļas sprauslai, pievienojot smērvielu;

2. Nekad neizmantojiet metāla instrumentus, lai triektu vai skrāpētu virsmu, kur saistība ir sablīvēta uz detaļām, piemēram, detaļām vai pelējuma.

3. Ja mašīna ilgstoši pārtrauc darboties, pievienojiet smērvielu eļļošanai tādās daļās kā transmisija vai gultņu daļa; Apstrādājiet mašīnu arī ar ūdensnecaurlaidīgu aizsardzību.

4. Nekad nenovietojiet uz iekārtas nekādus priekšmetus, lai tie nesabojātu iekārtu.

5. Periodiski notīriet no putekļiem komponentu iekšpusē, pārbaudiet visas skrūves un piestipriniet visas atskrūvētās skrūves.

6. Noteiktā laikā pārbaudiet, vai spaiļu skrūvēm nav vadu, un pārliecinieties, vai skrūve ir nostiprināta;

7. Pārbaudiet, vai no elektrības kārbām izstieptajā vadu ceļā nav kāda vaļīga stacija; Ja detaļa ir pārāk vaļīga, pieskrūvējiet vēlreiz, lai izvairītos no izolācijas slāņa noberšanās vai bojājumiem, kas var izraisīt elektrības noplūdi;

8. Pārbaudi viegli nolietojamos glāstus un laicīgi nomaina bojāto;

Iepakojums un transportēšana

Nekad nenovietojiet mašīnu horizontāli vai vertikāli uz leju; Izjauciet mašīnas pamatni un piestipriniet visu mašīnu ar kastes apakšu. Mašīnai ir jātur nekustīga kastē, lai transportēšanas laikā tā netiktu vaļīga no kastes vai kratīšanas stacijas;

Mašīnas iepakojumam jābūt neitrālam; Pārvietojot mašīnu, lūdzu, izmantojiet autoiekrāvēju vai celtni un pārvietojiet mašīnu no apakšas stabilā kustībā; Ievērojiet attēlā redzamo ilustrāciju, kā norādīts zemāk; paceļot un šūpojot mašīnu, celtnis nedrīkst saskarties ar mašīnu. Piestipriniet mašīnu ar 4 gab. M16X200 skrūvēm, pēc tam savienojiet celtņus un skrūves mašīnu pacelšanai un šūpošanai. Tikmēr, lai amortizētu aizsargobjektus zem mašīnas. Ja nepieciešams, izmantojiet statni stabilai pacelšanai (attēlots zemāk attēlā)

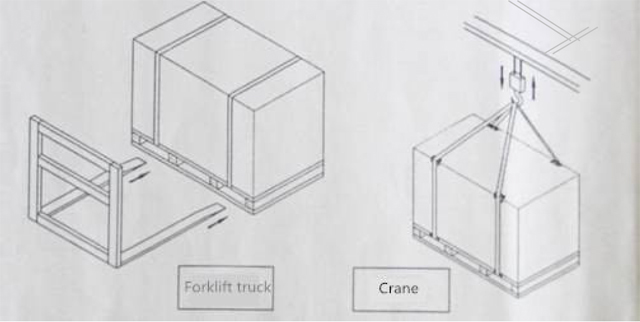

koka korpusa iepakojums.jpg

Pirms kastes izpakošanas pārbaudiet, vai kastei nav bojājumu; Ja kastē rodas kādi bojājumi, neatveriet kasti un nekavējoties sazinieties ar kuģniecības uzņēmumu; Atveriet kasti, ko pārbaudīs pārvadāšanas darbinieki, un pierakstiet procesu;

Ciktāl tas attiecas uz drošību, attālumam no zemes iekrāvējam jābūt mazākam par 1 m; Ja mašīna pārvietojas ar celtni, attālums ir jāsaglabā no 2 metriem līdz 2,5 metriem

Bieži sastopamās kļūdas un traucējummeklēšana

VainaProblēmu novēršana
Iedarbinot mašīnu, nedarbojasPārbaudiet barošanas jaudu
Pudeles tiek piegādātas pa konveijeru nestabilā stāvoklī, piemēram, krītot, trīcot;Noregulējiet pudeļu stiprinājuma daļu
Uzpildes galva novirzījās no pudelēmNoregulējiet uzpildes galviņu
Pildīšanas šķidruma pilēšanaPielāgojiet aizmugures sūkšanas ātrumu un skaļumu
Nekādas darbības no cilindra vāciņa vai peristaltiskā sūkņaNoregulējiet pozīcijas sensoru
Vācekļa efekts ir vaļīgsPielāgojiet vāciņa struktūru
