Ātrgaitas rotācijas 8 galviņu vāciņu aprīkojums sūkņu vāciņiem

Izmēri: 2000mm (garums) * 1800mm (platums) * 2800mm (augstums)
Aizveramā galva: 8 galviņas
Atsevišķa caurlaide: 99%
Ātrums: 80 sitieni minūtē
Spriegums: 220V-380V, 50-60HZ (pamatojoties uz prasībām)
Kopējā jauda: 5kw
Nepieciešamais gaisa avots: 0,6 MPa tīrs un stabils gaisa avots
Skriešanas troksnis (decibeli): ≦80 decibeli
Mašīnas svars: 3,5 tonnas
Mašīnas materiāls Rāmis: oglekļa tērauda ārpakalpojuma nerūsējošā tērauda rāmis;

Ātrgaitas sūkņa vāciņu skrūvējamā vāciņa mašīna sastāv no vairākām galvenajām daļām, tostarp pudeļu/vāciņu padeves automātiskā vāciņa lifta un atšifrētāja ieplūdes un izplūdes pudeļu veidņu aizbāžņa mehānisma noraidīšanas mehānisma elektriskās vadības utt.

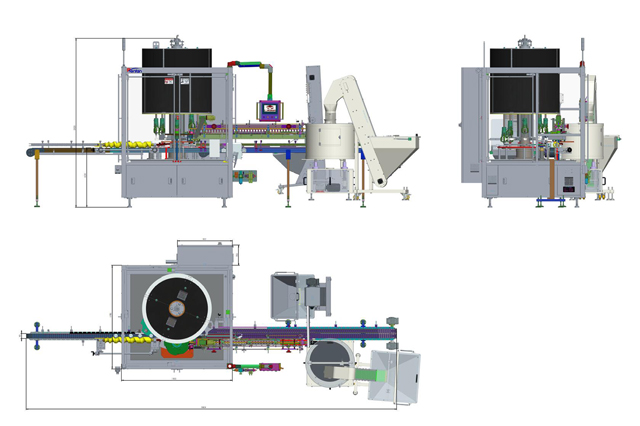

Zīmējums

Funkcijas

PLC kontrolēta, integrēta vāciņa padeve, satveršana, ievietošana un pagriešana (var būt saistīta ar automātisko vāciņu šķirošanas mašīnu, lai realizētu pilnīgu automatizāciju)
Ražošanas jauda var sasniegt 80 sitienus minūtē ar 8 galvām
Maiga darbība, bez skrāpējumiem un vāciņu un konteineru savainojumiem
Ātras maiņas
Moduļa struktūra, manipulācija ar skārienekrānu, vienkārša apkope

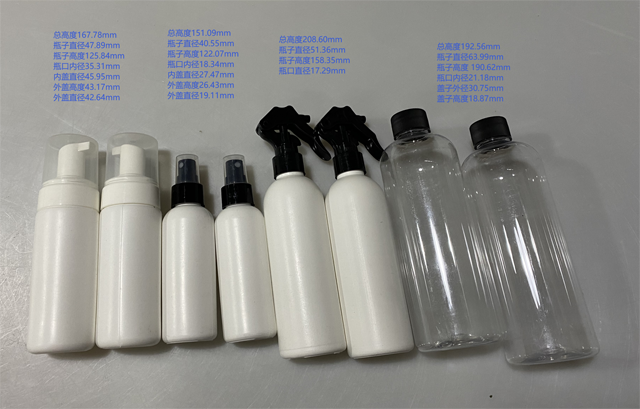

Piemērots dažāda izmēra vāciņiem, lietojams ikdienas ķīmiskajā rūpniecībā

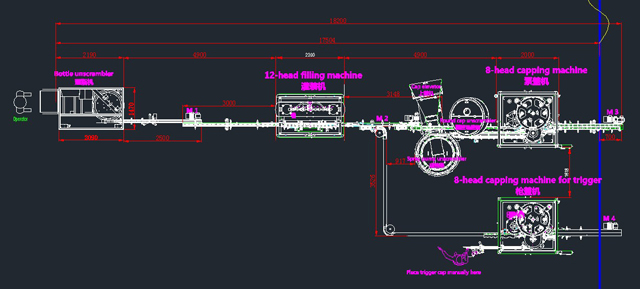

Viegli savienojams ar uzpildes mašīnu un marķēšanas mašīnu
Zems braukšanas troksnis

Darba princips

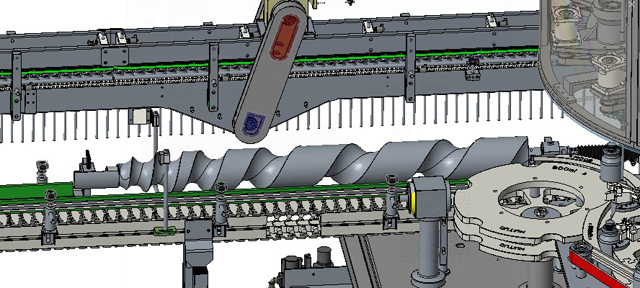

Pudeļu padeve ar skrūvējamo stieni

Pudeļu ievadīšanas skrūve ir apstrādāta ar kontūru dizainu, ar precīzu un ātru pudeles padevi; Maigas kustības, bez pudeles bojājumiem. Skrūves piedziņa seko galvenajai piedziņai, skrūves leņķi var iestatīt, izmantojot skārienekrānu, lai tas atbilstu zvaigžņu ritenim. Pie pudeles ieskrūves ir sensors, nav pudeles, nav vāciņa un trauksmes signāls, kad pudele ir iestrēgusi.

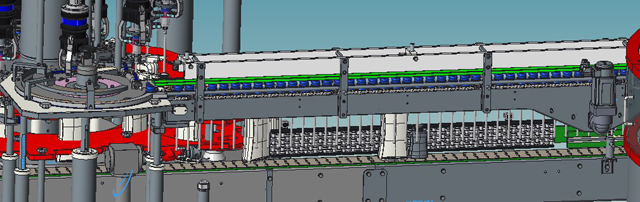

Servo vāciņa barošana:

Skrūves vāciņš izmanto servomotoru vāciņu padeves ķēdei. Servo motoram ir periodiskas palaišanas un apturēšanas, periodiskas pozitīvas un negatīvas rotācijas priekšrocības, kas ne tikai samazina troksni un novērš vāciņa aizķeršanos.

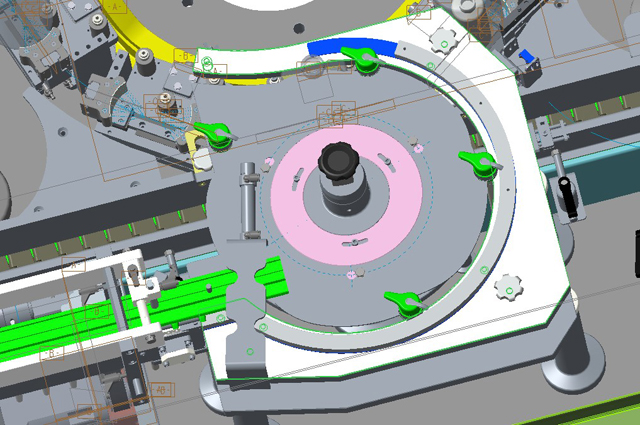

Vāciņu dalīšana

Vāciņa dalītājs ir pielāgots vāciņa formai, un dažādiem diametriem būtu nepieciešama maiņa, taču ir jāmaina tikai baltā daļa nākamajā attēlā.

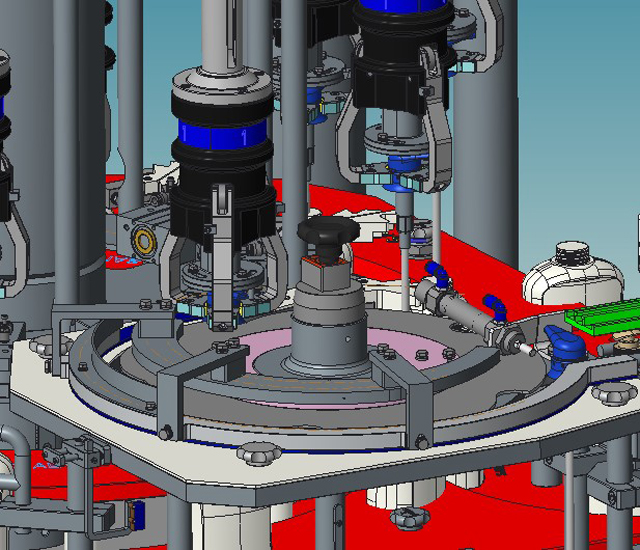

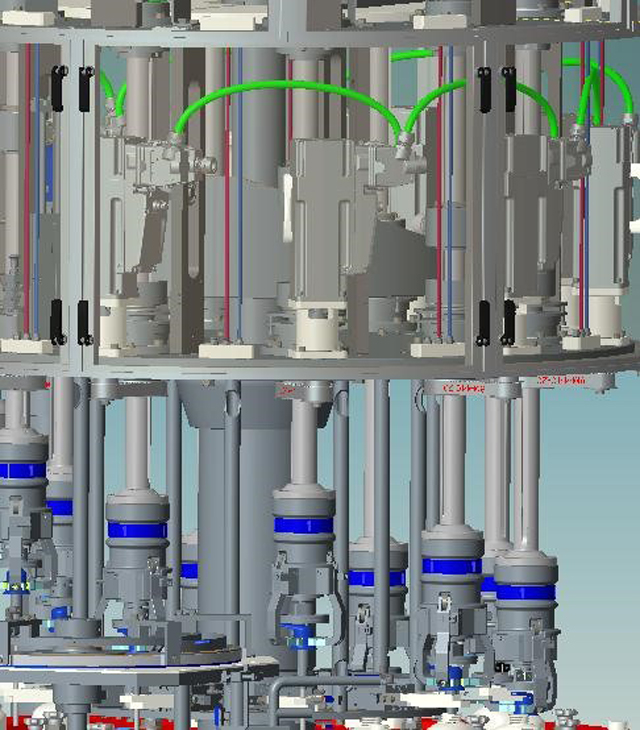

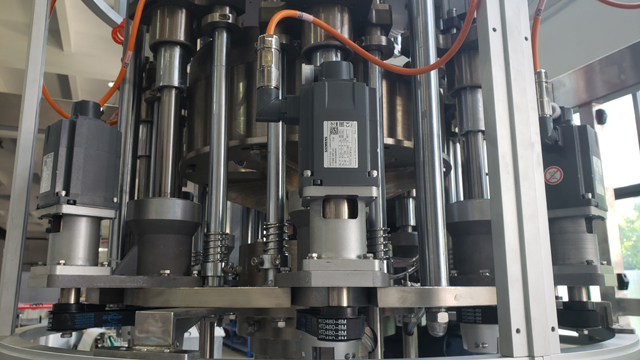

Servo vāciņš:

Skrūvju vāciņu iekārtā tiek izmantota Siemens piedziņas sistēma, kas apvieno vadības sistēmu un servomotoru īpaši kompaktā vienotā sistēmā, lai nodrošinātu maksimālu elastību minimālā telpā un par 90% samazinātu vadu skaitu. Ierobežošanas procesā servomotors var kontrolēt ierobežošanas līknes kustību pa sekcijām un tajā pašā laikā nodrošināt vienmērīgu segmentācijas procesu un realizēt digitālo ierobežojošo griezes momenta vadību, kas ir pilnīgi pārāka par tradicionālo sajūga griezes momenta vadību.

Slēgtas cilpas vadība ar servomotoru un programmu visā ierobežošanas procesā;
Automātiski noregulējiet aizdares spēku, līdz tiek sasniegts iestatītais griezes moments;
Pateicoties kustības piedziņas moduļa un programmas precīzai un elastīgai vadībai, var novērst noseggalvas inerces ietekmi un detaļu novirzes;
Griezes momenta pārslēgšanu starp dažādiem produktiem var panākt, vienkārši mainot programmas iestatīto vērtību.

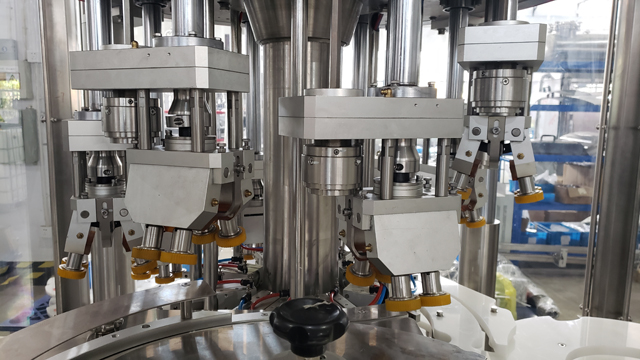

Piezīme: 8 galviņu aizdares mašīnai sprūda vāciņam aizdares galviņas atšķiras:

Tas izmanto pastāvīgā magnēta sajūgu, lai kontrolētu vāciņa griezes momentu.

Aizvākošanas procesa laikā griezes moments vienmērīgi izplatās uz četriem riteņiem
Veiciet nerelatīvu kustību starp riteņiem un vāciņiem
Aizvākošanas laikā turiet statisku staciju starp riteņiem un pudelēm
Augstvērtīga griezes momenta kontroles sistēma, stabila un saprātīga griezes momenta vērtība

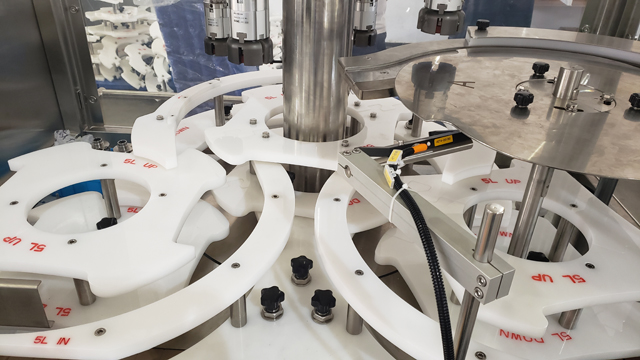

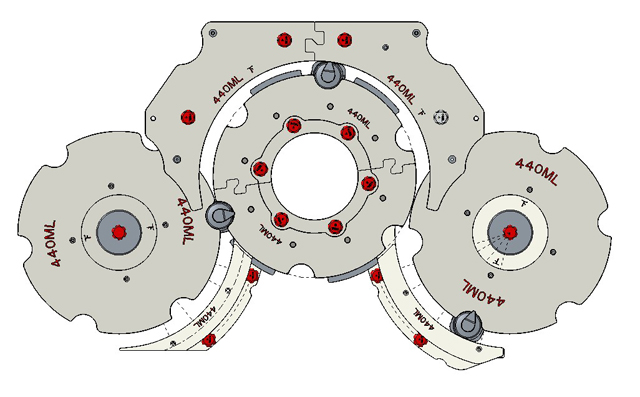

Dažādu produktu-veidņu maiņa

Izgatavots no PP, veidots pēc pudeles formas, ar gludu virsmu. Tas var ne tikai stabilizēt novietojumu, bet arī novērst pudeles skrāpējumus; un ļauj ātri pārslēgties.

Dažādām produktu specifikācijām tas izmanto ātrās atbrīvošanas dizainu. Veidnes ir apzīmētas ar krāsu kodiem, lai atšķirtu dažādas specifikācijas.

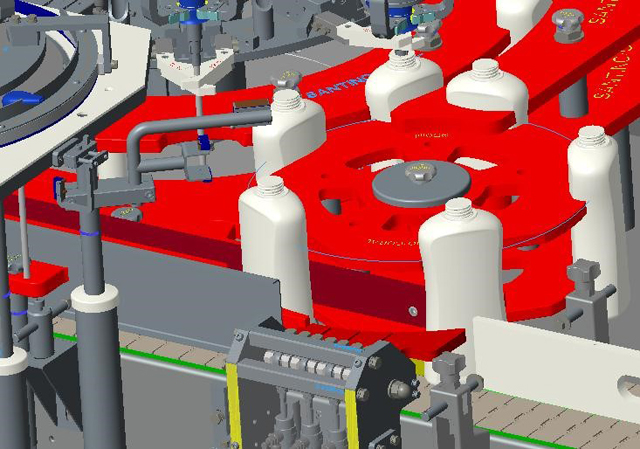

Noraidīšanas sistēma

Pēc aizvākošanas aprīkots ar diviem konveijeriem. Kvalificētie produkti parasti tiek transportēti, un nekvalificētie (bez vāciņa, bez iekšējās caurules, nepareizi uzlikts vāciņš) tiks automātiski sadalīti citā konveijerā, izmantojot pagrieziena cilindru. Kad parādās pudeles bloks, aizvākošanas iekārta automātiski apstāsies un atkal sāks darboties, kad problēma tiks atrisināta.

Drošības durvis

Visas durvis ir uzstādītas ar gala slēdzi, lai pārliecinātos, ka mašīna apstājas un sūta brīdinājuma signālu, kad durvis ir atvērtas. Visas ražošanas zonas mašīnas ar kustīgu aizsargu ir elektriski bloķētas, lai pilnībā izslēgtu galveno piedziņas un vadības ķēdi un ātri apturētu visas mašīnas kustības uzreiz pēc aizsarga atvēršanas.

Galvenie tehniskie parametri

- Izmēri: 2000mm (garums) * 1800mm (platums) * 2800mm (augstums)
- Aizveramā galva: 8 galviņas
- Atsevišķa caurlaide: 99%
- Ātrums: 80 sitieni minūtē
- Spriegums: 220V-380V, 50-60HZ (pamatojoties uz prasībām)
- Kopējā jauda: 5kw
- Nepieciešamais gaisa avots: 0,6 MPa tīrs un stabils gaisa avots
- Skriešanas troksnis (decibeli): ≦80 decibeli
- Mašīnas svars: 3,5 tonnas
- Mašīnas materiāls Rāmis: oglekļa tērauda ārpakalpojuma nerūsējošā tērauda rāmis;
- Skrūvējamais vāciņš saskarē ar vāciņu: poliuretāns (PU) ;
- Sieta durvis: nerūsējošā tērauda apmales, organiskais stikls; elektriskā kaste: nerūsējošais tērauds;
- Mehānisko daļu savienošana un nostiprināšana: oglekļa tērauds, nerūsējošais tērauds utt.;
- Blīvējums: gumija

Galvenās tehniskās sastāvdaļas

PLC: Siemens
Skārienekrāns: Siemens
Servo: Siemens
Breaker: Schneider
Frekvences pārveidotājs: Siemens
Poga: Schneider
Signalizācijas gaisma: Schmersal
Drošības durvju slēdzis: Schmersal
Sensors: SICK/IFM/LEUZE
Tālvadības modulis: Fbox-WIFI (tūlītējai saziņai un tālvadībai)

Ja iepriekš minētie zīmoli nav noliktavā, tā vietā izvēlēsimies līdzvērtīgus zīmolus.

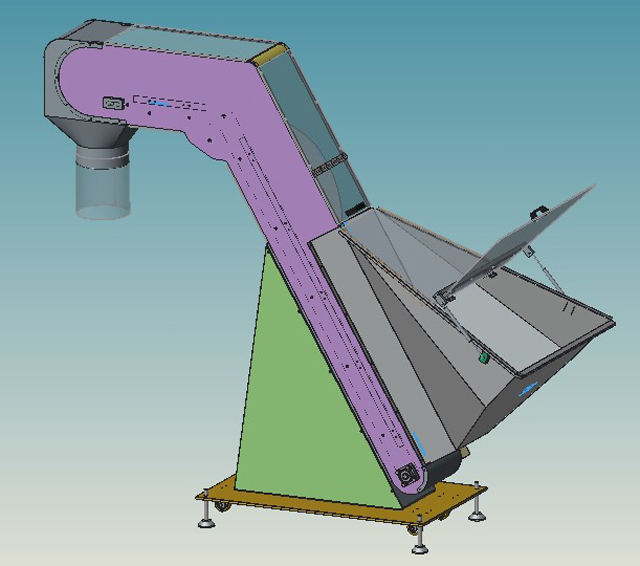

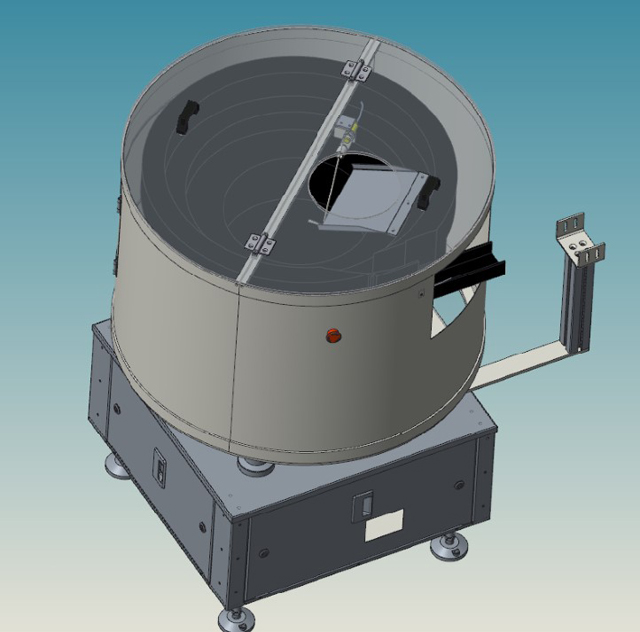

Automātisks vāciņš lifts un atšifrētājs

Tas ir regulāri sakārtot neregulāru izsmidzināšanas vāciņu, izmantojot vibrācijas principu, un apaļo vāciņu, novietojot plāksni. Vāciņš tiek kārtīgi izvadīts no vāka kanāla, un aizvākošanas mašīnu satver sadales plāksne.
Atšifrētāja ātrums tiek automātiski pielāgots atbilstoši liftam. Lifts ir savienots ar atšifrētāju un automātiski kontrolē vāciņu nosūtīšanas ātrumu, kas tiek saskaņots ar visas līnijas ātrumu.
Atšifrētāju automātiski kontrolē aizdares mašīnas saskarne bez manuālas regulēšanas.
Parametrus var saglabāt.
Ātra maiņa.
