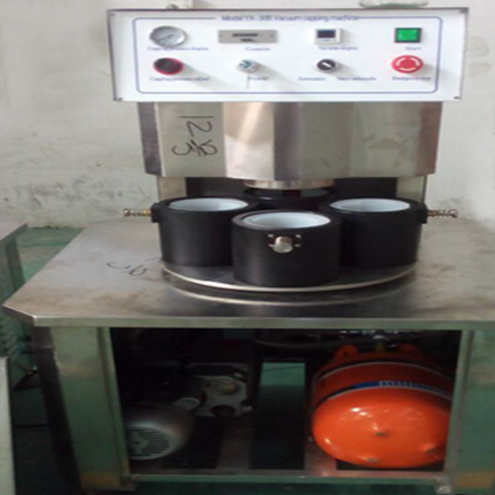

Stikla burkas pusautomātiskās vakuuma aizvākošanas mašīnas pārtikas aizzīmogošanas iekārtai

• Modelis: VK-SVC vakuuma vāciņu mašīna
• Barošana: AC220V/50-60Hz
• Ierobežošanas ātrums: 1200-1500 bph
• Jauda: ≤1,3KW (iekļauts vakuumsūknis)
• Vāciņa diametrs: Φ30-Φ85mm Φ85-Φ110mm
• Pudeles augstums: 50-180mm 、120-250mm
• Pudeles diametrs: Φ30-Φ80mm Φ80-Φ150mm
• Ierobežojošā vakuuma pakāpe: -0,08Mpa
• Vārpstas vērpes: 5-25N.M
• Gaisa patēriņš: 0,5m3/0,7Mpa
• Mašīnas izmērs: 750 * 7001350 mm
• Svars: 157 kg

Skatīt Video

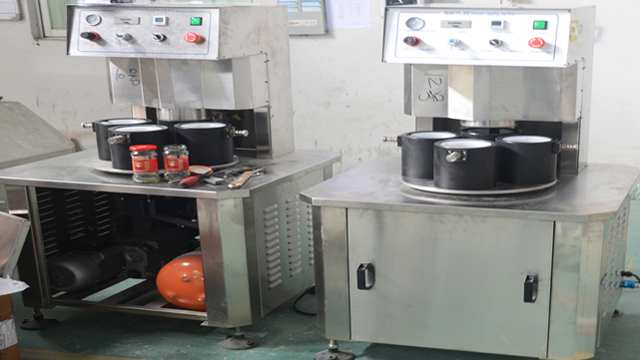

Šīs sērijas vāciņu mašīna ir izpētīta un ražota mēs paši ar daudzu gadu ražošanas pieredzi; ir iekšzemes oriģināls radījums, tas izmanto vakuuma sūkni, lai sūknētu, ir pieejams augsts vakuuma līmenis, aizvākošanas griezes momentu un vakuuma līmeni var iestatīt pēc pieprasījuma, kas ir saderīgs ar dažādu formu un izmēru pudelēm aizvākošanai, spēcīga saderība un viegli pielāgojama.

Galvenās pneimatiskās un elektriskās sastāvdaļas ir no pasaules slaveniem zīmoliem, stabila un uzticama veiktspēja.

Plaši izmanto stikla pudelēs ar skārda vāciņiem ar vakuuma vāciņu pārtikai, konserviem, dzērieniem, garšvielām, veselības aprūpes produktiem un citām nozarēm.

Galvenais tehniskais parametrs

• Modelis: VK-SVC vakuuma vāciņu mašīna
• Barošana: AC220V/50-60Hz
• Ierobežošanas ātrums: 1200-1500 bph
• Jauda: ≤1,3KW (iekļauts vakuumsūknis)
• Vāciņa diametrs: Φ30-Φ85mm Φ85-Φ110mm
• Pudeles augstums: 50-180mm 、120-250mm
• Pudeles diametrs: Φ30-Φ80mm Φ80-Φ150mm
• Ierobežojošā vakuuma pakāpe: -0,08Mpa
• Vārpstas vērpes: 5-25N.M
• Gaisa patēriņš: 0,5m3/0,7Mpa
• Mašīnas izmērs: 750 * 7001350 mm
• Svars: 157 kg

Struktūra un darbības principi

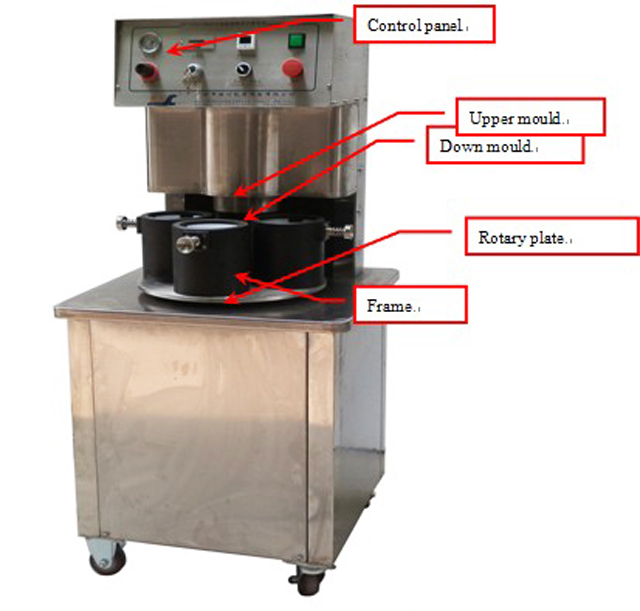

Picture1 Vakuuma vāciņu mašīna

Darbības principi un funkcijas

Šī mašīna sastāv no mašīnas rāmja, augšējās veidnes, rotācijas pozīcijas sistēmas, vāciņa struktūras, vakuuma sistēmas, elektriskās un spiediena kontroles sistēmas.

Strādā kā: ievietojiet stiklu ar vāciņiem dūnu veidnē, pēc tam ar roku novietojiet dūnu veidni līdz vāciņa galviņas centram. Pēc tam iekārta automātiski aizveras ar vakuumu.

Šai mašīnai ir šādas funkcijas:

1. Noliekot veidni aizvākošanas galviņas centrā, iekārta automātiski aizveras ar vakuumu;
2. Zemākā vakuuma iestatīšanas funkcija: ja iekārta nevar sasniegt iepriekš iestatīto vakuuma pakāpi, iekārta nedarbosies nākamajā procedūrā;
3. Aizvākošanas griezes momenta funkcija: vāciņa galvu pārvieto gaisa cilindrs, un to var regulēt ar spiedienu;

Galvenā struktūra un sastāvdaļas

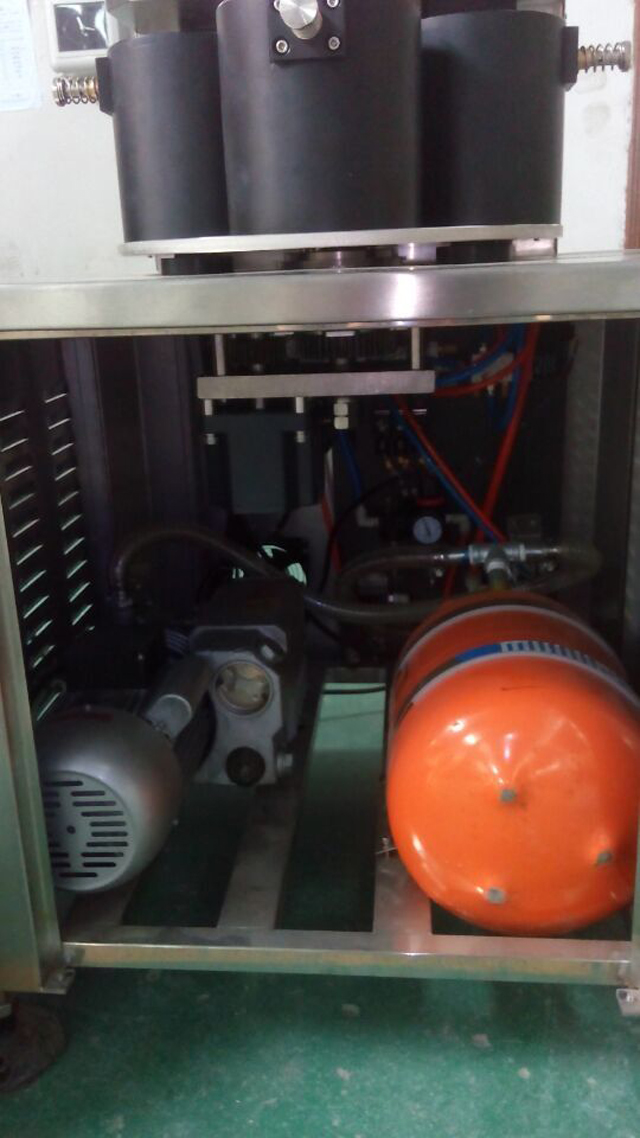

Vakuuma sūknis un vakuuma tvertne:

Vakuuma sūknis un vakuuma tvertne tiek izmantota, lai sasniegtu vakuuma funkciju, vakuuma sūknim jābūt ar vakuuma eļļu, puse no vakuuma eļļas iekšpusē ir ok. Nav atļauts izmantot iekārtu, ja tajā vairs nav vakuuma eļļas

Pls pievienojiet vakuuma sūkni un vakuuma tvertni, kā parādīts attēlā, un piegādājiet strāvu

Rotācijas plāksnes struktūra

Šī rotējošā plāksne tiek pārvietota pa 4 soļiem. Lai nodrošinātu, ka rotējošā plāksne tiek kustināta vienmērīgi, šai rotējošajai plāksnei ir 3 berzes plāksnes, kas nodrošina pretestību, lai nodrošinātu vienmērīgu kustību. Darba laikā mašīnai jābūt tīrai, un berzes plāksnes pakāpeniski nolietojas, regulāri jāpārbauda un regulāri jāmaina.

Rotācijas plāksni pārvieto galvenais motors, kad signāla detektors pārvietojas uz starta tuvuma slēdžiem un saņem signālus (signāla detektors un tuvuma slēdži ir aptuveni 2-3 mm), augšējā veidne pāriet uz vāciņu, kad tā ir vāciņš, motors joprojām darbojas , kad signāla detektors pāriet uz drošības tuvuma slēdžiem un saņem signālu, motors pārstāj darboties.

Roku vara komplekti darba laikā nolietosies, tiem regulāri jāiesmērē smērviela un jāmaina, ja tas ir bojāts. Veicot izmaiņas, jūs varat redzēt 5. attēlu

Vāks struktūra

Nosedz galvu

Aizvākojošo galviņu pārvieto ar cilindru, lai paceltu un uz leju, kad aizvākošanas galviņa ir nolaista līdz aizvēršanai un sasniegusi iepriekš iestatīto vakuuma pakāpi, aizvākošanas galviņa pāries uz nākamo procedūru. Aizvākošanas griezes momentu var noregulēt, nospiežot vāciņa spiediena pogu uz vadības paneļa (kā redzat vadības panelī)

Sarkanā gumija vāciņa iekšpusē ir viegli nolietojama daļa, kas bieži jāpārbauda un jāmaina. Veicot vāciņu, noslēdzošajai galvai jābūt cieši pie vāciņiem, varat ievietot kaut ko dūnu veidnē, lai sasniegtu dažādus augstumus. Bet augstums nevar būt pārāk liels, vai arī, ja tas ir pārāk augsts, nevar sasniegt vakuuma funkciju, bet, ja tas nav pietiekami augsts, to nevar ierobežot. Parasti attālums starp vāciņiem un lejas veidnes augšpusi ir 16–19 mm

Pudeles klikšķināšanas ierīce

Pudeles klikšķināšanas ierīcei ir jānostiprina pudele aizvākošanas laikā, kad rotējošajai plāksnei ir jānovieto pozīcija, pudeles klikšķināšanas cilindrs pārvietojas, lai nostiprinātu pudeli, lai nodrošinātu labu aizvāko

Uzstādīšana

1. Mašīnai jāatrodas tīrā un drošā vietā
2. Pārliecinieties, vai ir pieejama avārijas apturēšana (5. attēls)
3. Piegādājiet jaudu, lai pārbaudītu
4. Pievienojiet mašīnu ar gāzes vadu eļļas un ūdens separatoram, noregulējiet gaisa spiedienu uz 0,6 Mpa
5. Pievienojiet vakuuma tvertni iekārtai. Pārliecinieties, ka nav gāzes noplūdes.

Vadības paneļa darbība

Vadības panelis sastāv no vāciņa spiediena tabulas, vāciņa spiediena regulēšanas, skaitītāja, strāvas slēdža, vakuuma regulēšanas un avārijas apturēšanas.

1. Aizvākošanas spiediena regulēšanu var izmantot, lai regulētu aizvākošanas griezes momentu, kad tas ir pulksteņrādītāja virzienā, spiediens palielinājās, aizvēršanas griezes moments ir spēcīgāks, kad tas ir pretēji pulksteņrādītāja virzienam, spiediens pazeminās, aizvēršanas griezes moments ir mazāks.
2. Avārijas apstāšanās, kad notiek kaut kas avārijas, nospiediet avārijas apturēšanas slēdzi, tad mašīna būs drošā situācijā
3. Skaitītājs ir paredzēts, lai saskaitītu, cik brilles esat saražojis, ja nospiežat atiestatīšanas pogu, skaitītājs tiks skaitīts kā nulle.
4. Ja nepieciešams pielāgot vakuuma pakāpi, nospiediet “M” vakuuma regulēšanas tabulā, un tas parādīs “St1”, nospiediet “︽” “︾”, lai pielāgotu.
5. Eļļas un ūdens separators un spiediens un regulēšana (attēls 10)

Eļļas un ūdens separators sastāv no rokas vadības vārsta, spiediena regulēšanas, gaisa spiediena tabulas, eļļas regulēšanas, gaisa filtra un eļļotāja

Rokas vadības vārstam ir jāieslēdz un jāizslēdz visa mašīnas gaisa padeve

Spiediena regulēšana ir paredzēta spiediena padevei mašīnai, kad tas ir pulksteņrādītāja virzienā, spiediens palielinās, kad tas ir pretēji pulksteņrādītāja virzienam, spiediens pazeminās.

Gaisa spiediena tabula ir paredzēta, lai parādītu mašīnas darba spiedienu

Eļļas regulēšana ir paredzēta eļļas padevei mašīnai, kad tas ir pulksteņrādītāja virzienā, eļļa samazinājās, kad tā ir pretēji pulksteņrādītāja virzienam, eļļa palielinājās

Gaisa filtram ir jānoņem saspiestā gaisa ūdens, kad eļļas un ūdens separatora spiediens ir nulle, gaisa filtrs automātiski noņems ūdeni.

Eļļotājam ir jāpiegādā mašīnai eļļa, vispirms ir jāatslēdz gaisa padeve un jāielej eļļotājā nedaudz eļļas, apmēram 2-3 mēnešus vienā reizē.

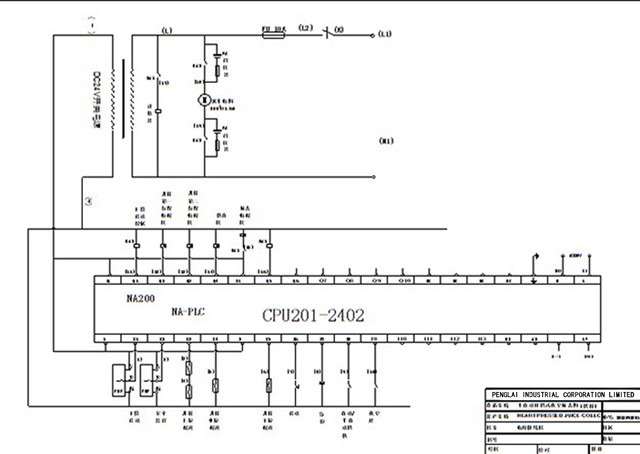

Elektriskais rasējums vakuuma vāciņu mašīnai

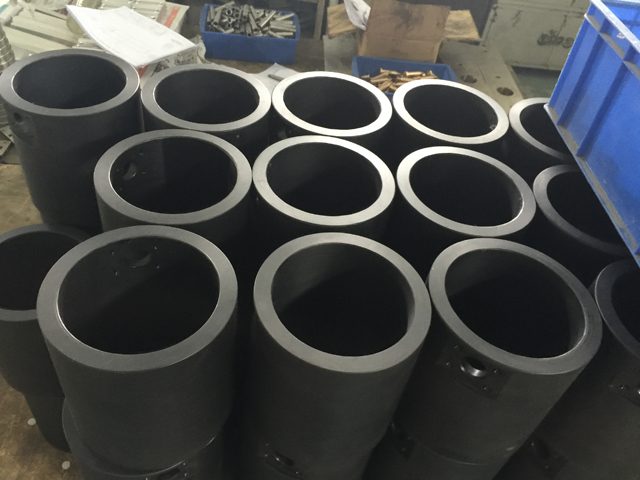

Rezerves daļas veidnēm, kas piemērotas dažāda izmēra burciņām/pudelēm
