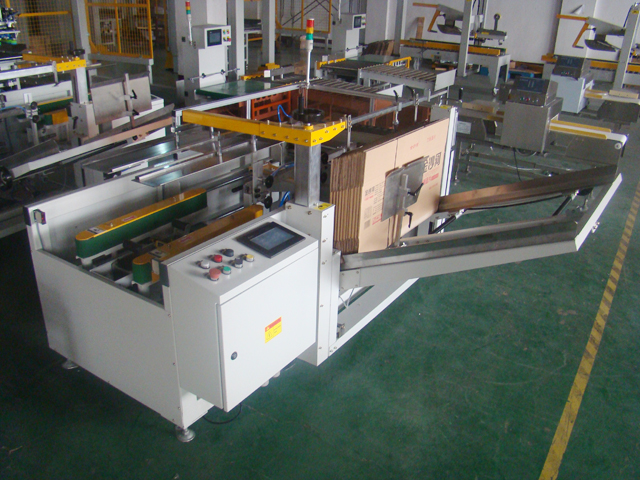

Automātiskā vertikālās kastes kartona kastes veidošanas iekārta, kas nostiprina apakšu

Automātiska vertikālās kastes kartona kastes veidošanas iekārta ar apakšu

Automātiskā kartona kārbu montēšanas iekārta
Spriegums (V/Hz): AC 220/50
Jauda (W): 220
Gāzes spiediens (Mpa): 6-7kg
Maks. Kartona izmērs (P × A) (mm): 500 * 400 * 400 mm
Min. Kartona izmērs (P × A) (mm): 250 * 150 * 100 mm
Līmēšanas ātrums (m/min): 24
Līmlente: izmantota BOPP bezūdens līmlente vai PVC līmlente
Galda augstums (mm): 600mm
Līmlentes platums (mm): 60 (ja izmantosiet lenti 48 mm vai 76 mm platumā, minimālais kartona izmērs mainīsies)
Ārējie izmēri (L × P × A) (mm): 2000 * 1900 * 1450 mm
Neto svars (kg): 480kg

Iekārta ir viegli darbināma un kopjama ar vienkāršu konstrukciju un augstu kvalitāti, tādēļ to plaši izmanto dažādās nozarēs.

Drošības pasākumi

1. Operatoram un apkopes personālam pirms šīs iekārtas lietošanas un apkopes rūpīgi jāizlasa lietošanas instrukcija.

2. Lai izvairītos no traumām, operatoram jāatrodas tālāk no aizmugures saliekamās plāksnes.

3. Uzstādot lenti un veicot ikdienas apkopi, strāvai un gāzei jābūt aizvērtiem.

4. Ar iekārtu drīkst strādāt tikai apmācīts personāls.

Veiktspēja / Funkcijas

Vienkārša darbība, mašīnu var lietot atsevišķi un apvienot ar iepakošanas līniju.

Vertikālā uzglabāšana, kartona kastes var pievienot jebkurā laikā, neapturot iekārtu.

Piemērots tāda paša izmēra kartona kārbu formēšanai un aizzīmogošanai.

Manuāli pielāgojiet, lai mainītu kartona kastītes izmērus (pabeigšana 2-3 minūšu laikā).

Uzlabota fotoelektriskās indukcijas vadības sistēma.

Racionāli izstrādāts, formēšanas, locīšanas un blīvēšanas process tiek veikts vienlaikus.

Griezējs Drošības sistēma, kas novērš roku saduršanu ar griezēju.

Lieljaudas konstrukcija, gan tērauda, gan nerūsējošā tērauda veidi.

Aprīkots ar PLC sistēmu, ietaupot darbaspēku un viegli darbināms.

Izmantojot starptautisku progresīvu tehnoloģiju, ar importētām detaļām un elektriskajiem komponentiem, šai iekārtai ir stabila veiktspēja un ilgs kalpošanas laiks.

Kastes uzstādīšanas iepakošanas mašīnas iespējas:

Nerūsējošā tērauda versija;
Karstās kausēšanas līmes blīvējuma veids
Labā vai kreisā roka;
Norādītā mašīnas krāsa
Norādītā pneimatisko un elektrisko elementu marka

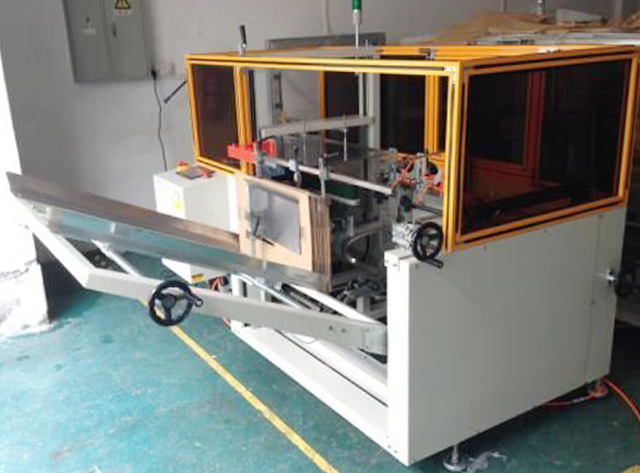

Atvērta drošības aizsarga signalizācija, mašīnas apturēšanas funkcija
Izolējiet elektrisko skapi
2 un 3 collu lentes galva;
24V zemsprieguma kontrole

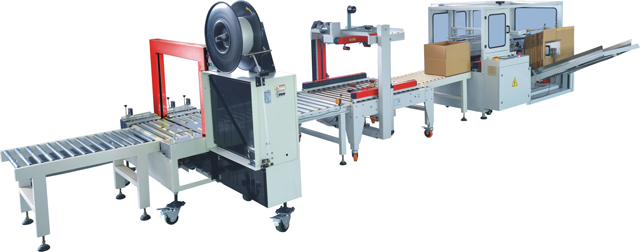

Pilnībā automātiska kartona montāžas augšējo blīvēšanas siksnu mašīnu automatizētā līnija:

Pamatparametrs

Spriegums (V/Hz)	AC 220/50 (var regulēt ar ASV barošanas avotu)
Jauda (W)	220
Gāzes spiediens (Mpa)	6-7 kg
Maks. Kartona izmērs (P × A) (mm)	500 * 400 * 400 mm
Min. Kartona izmērs (P × A) (mm)	250150100mm
Tapšanas ātrums (m/min)	24
Lietota līmlente	BOPP bezūdens līmlente PVC līmlente
Galda augstums (mm)	600 mm
Līmlentes platums (mm)	60 (Ja izmantojat lenti 48 mm vai 76 mm platumā, minimālais kartona izmērs mainīsies)
Ārējie izmēri (L × P × A) (mm)	2000 * 1900 * 1450 mm
Neto svars (kg)	480 kg

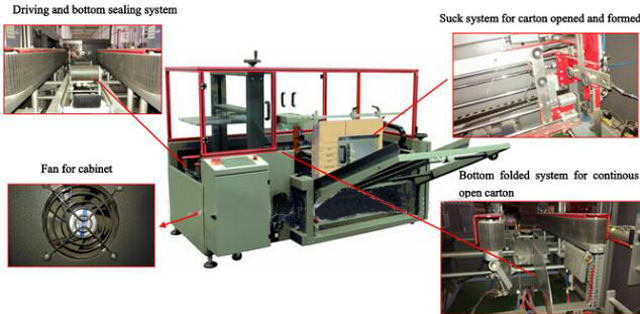

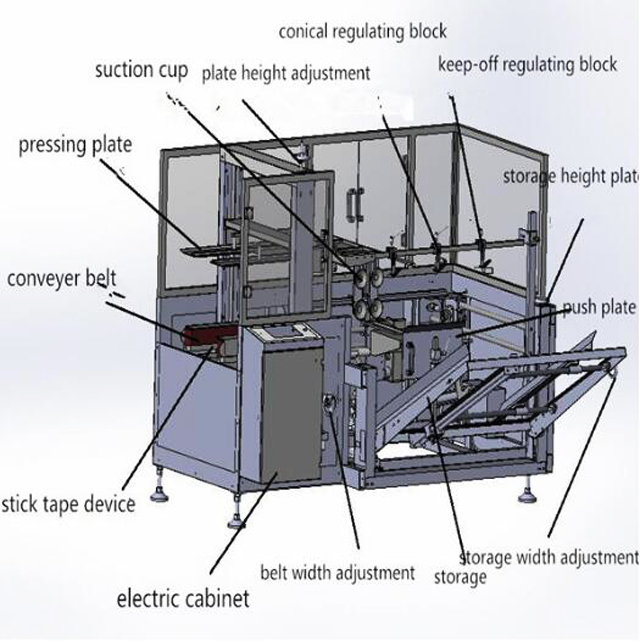

Kartona kārbas uzstādīšanas mašīnas ilustrācija

Darbības traucējumi un risinājumi kartona kārbu montāžas apakšas blīvēšanas aprīkojumam:

Blīvētāja darbības traucējumi un risinājums
Nr	Nepareiza darbība	Iespējamais iemesls	Risinājums
1	Līmlenti nevar nogriezt	Rīces plāksteris nav pietiekami ass. Rīces zars ir iesprūdis ar stiprinājumu.	Nomainiet rīves plāksteri. Izmazgājiet rīves plāksteri
2	Pēc līmlentes nogriešanas ir aste.	Rīces plāksteris nav pietiekami ass. Uz rīves sēdekļa ir kāts. Vilkšanas atspere ir pārāk vaļīga.	Pārbaudiet, vai rīves ligzdas uzgrieznis nav pārāk vaļīgs. Ja nepieciešams, ieeļļojiet uzgriezni.
3	Līmlente nevar pilnībā pielipt pie kartona kārbas.	Galvenā atspere ir pārāk vaļīga, un uz veltņa ass ir līme. Līmlente ir diskvalifikācija	Noregulējiet galvenās atsperes vilkšanu un notīriet veltni. Mainiet līmlenti
4	Kartona kārba ir aizslēgta pusceļā.	Uzlīmēšanas riteņa uzgrieznis ir pārāk cieši pievilkts, kastes transportēšanas līnijas augstuma regulēšana nav piemērota, un galvenā atspere ir pārāk cieša.	Atskrūvējiet ielīmēšanas riteni, noregulējiet uzgriezni, atkārtoti noregulējiet augstumu un atskrūvējiet galveno atsperi.
5	Blīvēšanas laikā līmlente tiek nogriezta.	Rīves plāksteris izvirzīts pārāk ilgi.	Nolaidiet rīves plākstera vietu.
6	Līmlente bieži ir ārpus sliežu ceļa.	Vadošā veltņa spiediens uz kartona kārbu nav vienāds.	Atkārtoti noregulējiet vadošā veltņa vietu.
7	Līmlente nav uz centrālās līnijas.	Ir salauzts pretatgriezes ritenis.	Mainiet pretretrosu.
8	Blīvēšanas laikā ir anomālijas.	Uz ass sēdekļa ir putekļi.	Notīriet axletree sēdekli un ieeļļojiet.
9	Pirms aizzīmogošanas ir izvirzījums un pēc blīvēšanas pārklājums.	Dažādu siksnu ātrums ir atšķirīgs, un, iespiežot mašīnā, kartona kārba neatrodas pareizajā vietā.	Noregulējiet katras transportēšanas līnijas vilkšanu tā, lai tā būtu konsekventa, lai kartona kārbu varētu novietot pareizajā vietā.
10	Pēc aizzīmogošanas ir pārklājums	līmlentes celms ir pārāk liels
