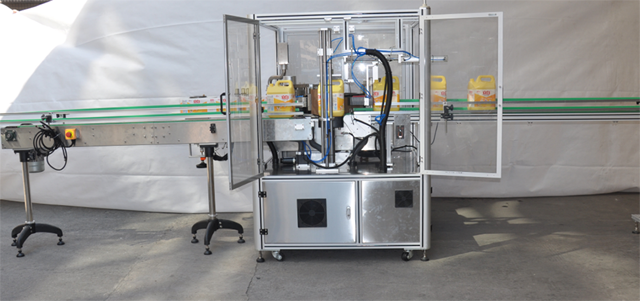

Automātisks vienas stacijas Opp karstās kausēšanas līmes marķēšanas aprīkojums

• Modelis: VK-HMGL-S
• Jauda: Trīsfāzu 380V 50 Hz 3000W
• Garums: 3650 mm
• Aprīkojuma platums: 1450mm
• Konveijera līnijas ātrums: 20m/min (konveijera līnijas ātrumu var pielāgot atbilstoši faktiskajiem ražošanas apstākļiem)
• Ātruma regulēšanas metode: Sekcijas ātruma regulēšana
• Maksimālais etiķetes izsniegšanas ātrums: 60 m/min Maksimālais marķēšanas ātrums: 20 gab/min
• Marķējuma precizitāte: ±1 mm (nepieciešama klienta pudeles izmēra kļūda ±0,3 mm robežās)

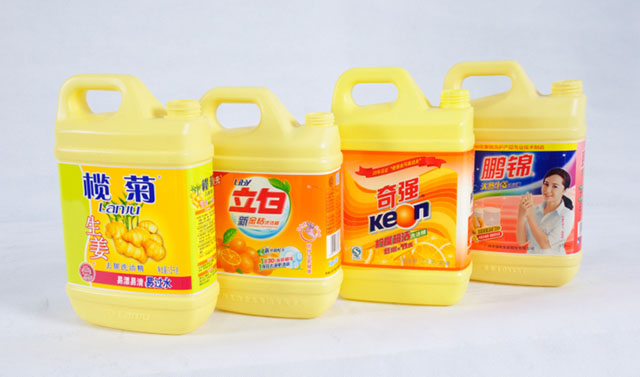

• Produkta izmērs: kvadrātveida pudele
• Maksimālais etiķetes platums: 160 mm
• Maksimālais etiķetes garums: 600 mm
• Maksimālais etiķetes diametrs: 600 mm Papīra serdes diametrs: 152 mm
• Visas mašīnas svars: apmēram 1200 kg

Skatīt Video

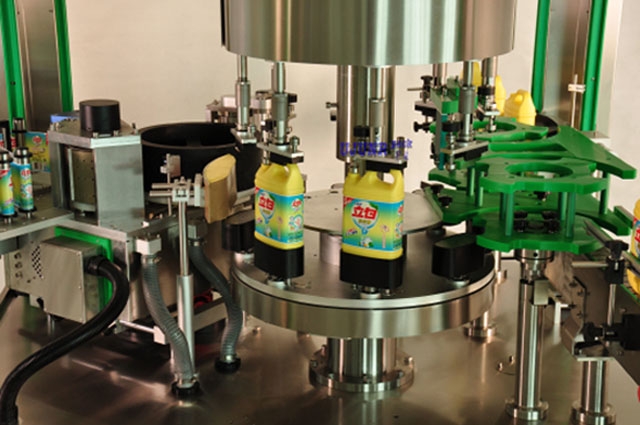

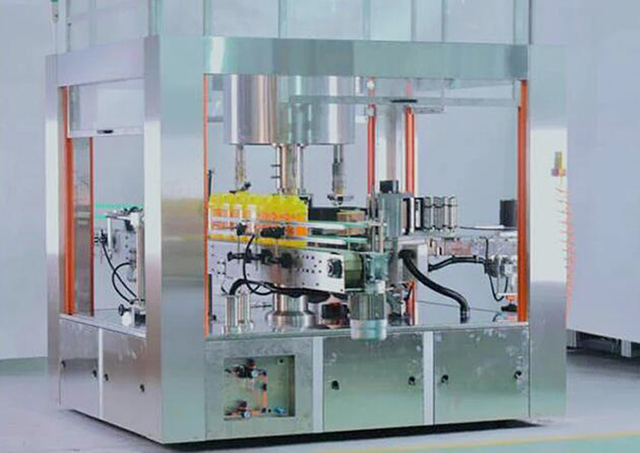

Šī ir jauna nepārtrauktas karstās kausēšanas līmes OPP marķēšanas mašīna. Tas var automātiski pielāgot konteinera ieeju un izeju; Tvertnes, kas ir atdalītas ar pudeļu atdalīšanas skrūvi un atrodas attālumā atbilstoši zvaigznītes riteņa atstatumam, tiek pārnestas uz konteinera grozāmo platformu. Pēc tam, kad konteiners ir fiksēts ar pudeles presēšanas mehānismu un konteinera veidnes sēdekli, konteiners sāk griezties ar noteiktu ātrumu, un pudele tiek mehāniski iepriekš novietota produkta rotācijas laikā. Etiķete ir marķēta noteiktā vietā.

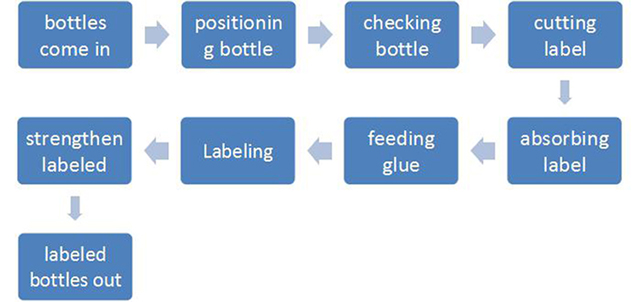

Karstās līmes marķēšanas iekārtu darbības process:

Kad tvertne sasniedz elektriskās acs noteikšanas pozīciju, dators kontrolē etiķetes piegādes sistēmu, lai piegādātu etiķeti. Kad etiķetes piegādes darbība ir pabeigta, ātrgaitas griezējs nogriež etiķeti. Marķējuma precizitāte un stabilitāte tiek nodrošināta ar Sanyo mazas inerces ātrgaitas servomotora palīdzību.

Izgrieztās etiķetes tiek nosūtītas uz līmēšanas sistēmu, kas uzklāj līmi gan uz etiķetes priekšējās, gan beigu malas. Šī līmēšanas metode patērē vismazāko karstās kausēšanas līmes patēriņu.

Kad pielīmētā etiķete tiek pārvietota uz marķēšanas pozīciju, etiķeti var precīzi un efektīvi pielīmēt pie konteinera. Tā kā konteiners pārvietošanas procesa laikā ir rotācijas stāvoklī, etiķeti var piestiprināt pie konteinera vienmērīgi un cieši. Līmējošā sloksne izmēru noteikšanas beigās var izveidot labu etiķetes klēpja blīvējumu, pabeidzot marķēšanas procesu.

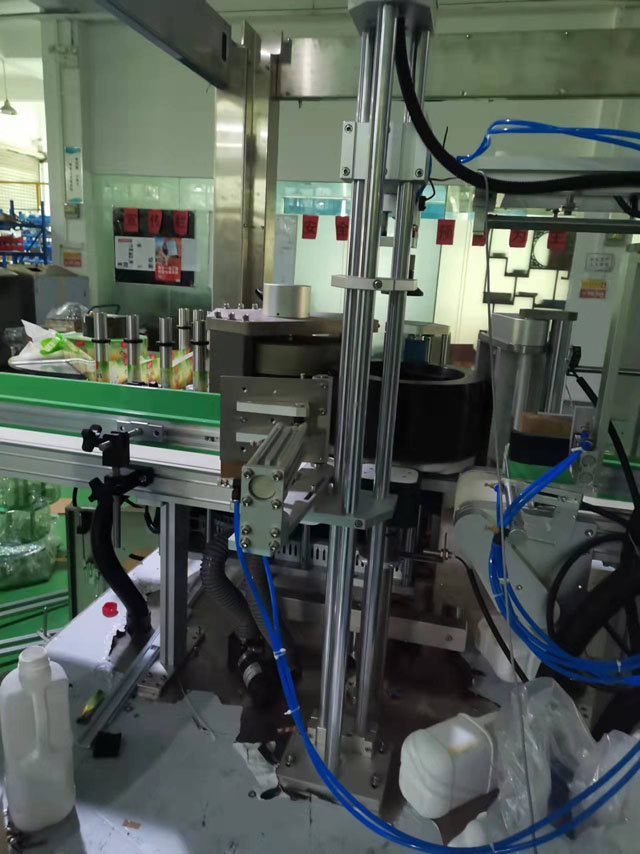

Galvenā daļa

A: Saimnieks

• Sanyo servo sistēma
• Sanyo servo piedziņas sistēma
• FLEXEM 7 collu HMI
• Pansonic augstas izšķirtspējas krāsu etiķešu sensors
• Pansonic augstas izšķirtspējas līmēšana un trūkstošs noteikšanas sensors
• Pansonic produktu noteikšanas sensora slēdzis
• Pansonic spiediena sensors

B: mehāniskā daļa

• Pārvades mehānisms: 90W Taiwan Chenggang Motor
• Konveijera lente: rūpnieciskā plēves konveijera lente
• Galvenais motors: 1500 W itāļu BOEM maiņstrāvas motors (ar oriģinālo BOEM reduktoru)
• Pudeļu atdalīšanas mehānisms: Bezstieņa cilindra pudeļu atdalīšanas mehānisms
• Pozicionēšanas mehānisms: Stepper motora pozicionēšana un marķēšana
• Marķēšanas mehānisms: pakāpju motors vada pudeli un veic marķēšanu rotācijas laikā
• Etiķetes piegādes mehānisms: Yujun servoplēves piegādes sistēma (ātrgaitas servomotora piedziņa)
• Presēšanas mehānisms: birstes montāža
• Pudeles vadotnes mehānisms: Profila vadotnes sliede ar divu koordinātu regulēšanu
• Līmes padeves sistēma: Yujun specializētā karstās kausēšanas līmes padeves sistēma (Vācijas Siemens vadības sistēma), lai nodrošinātu līmes uzklāšanas precizitāti un viendabīgumu

Karstās kausēšanas etiķešu aplikatora aprīkojuma drošības aizsardzība:

• Drošības aizsardzība: aizveriet aizsargdurvis.
• Etiķetes trūkuma trauksme: iestatiet trauksmi, kad etiķete beidzas, lai atgādinātu operatoram nomainīt etiķeti
• Pudeļu trūkuma signalizācija: kad pietrūkst pudeļu, iekārta apstāsies un signalizēs; kad ir pudeles, tas automātiski atsāks ražošanu, kas ir ērti tiešsaistes ražošanai

Trūkstoša signāla marķēšana

• Gaisa spiediena noteikšana: ja gaisa spiediens neatbilst ražošanas prasībām, iekārta automātiski izslēgsies.
• Vakuuma noteikšana: ja vakuums neatbilst ražošanas prasībām, iekārta automātiski izslēgsies.
• Temperatūras noteikšana: ja karstās kausēšanas līmes temperatūra neatbilst ražošanas prasībām, iekārta automātiski izslēgsies.

Tehniskais parametrs

• Modelis: VK-HMGL-S
• Jauda: Trīsfāzu 380V 50 Hz 3000W
• Garums: 3650 mm
• Aprīkojuma platums: 1450mm
• Konveijera līnijas ātrums: 20m/min (konveijera līnijas ātrumu var pielāgot atbilstoši faktiskajiem ražošanas apstākļiem)
• Ātruma regulēšanas metode: Sekcijas ātruma regulēšana
• Maksimālais etiķetes izsniegšanas ātrums: 60 m/min Maksimālais marķēšanas ātrums: 20 gab/min
• Marķējuma precizitāte: ±1 mm (nepieciešama klienta pudeles izmēra kļūda ±0,3 mm robežās)
• Produkta izmērs: kvadrātveida pudele
• Maksimālais etiķetes platums: 160 mm
• Maksimālais etiķetes garums: 600 mm
• Maksimālais etiķetes diametrs: 600 mm Papīra serdes diametrs: 152 mm
• Visas mašīnas svars: apmēram 1200 kg

Piezīme:

• Jauda: 14Kw
• Gāzes patēriņš: 6Kg, 8L/min;
• Barošanas spriegums: trīsfāzu 380V
• Ražošanas jauda: 1200 pudeles stundā

Sīkāka informācija

Nākamajā tabulā ir detalizēts katras karstās kausēšanas līmes marķēšanas iekārtas galveno elektrisko komponentu saraksts.

Kas ir karstā kausējuma līme?

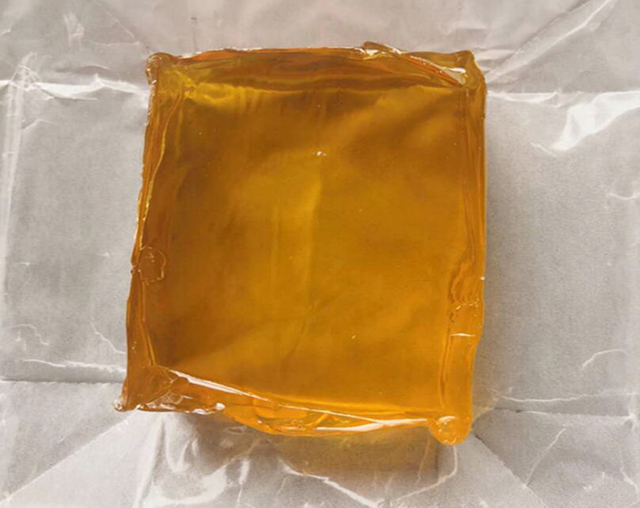

Karstā kausējuma līme (HMA), kas pazīstama arī kā karstā līme, ir termoplastiskas līmes veids, ko parasti pārdod kā cietas dažāda diametra cilindriskas nūjas, kas paredzētas uzklāšanai, izmantojot karstās līmes pistoli. Pistole izmanto nepārtrauktas darbības sildelementu, lai izkausētu plastmasas līmi, ko lietotājs izspiež caur pistoli vai nu ar pistoles mehānisko sprūda mehānismu, vai ar tiešu pirksta spiedienu. Līme, kas izspiesta no uzkarsētās sprauslas, sākotnēji ir pietiekami karsta, lai apdegtu un pat radītu pūšļus. Līme ir lipīga, kad tā ir karsta, un sacietē no dažām sekundēm līdz vienai minūtei. Karsti kausētās līmes var uzklāt arī iemērcot vai izsmidzinot, un tās ir iecienītas cienītāju un amatnieku vidū gan piestiprināšanai, gan kā lēta alternatīva sveķu liešanai.

Rūpnieciskajā lietošanā karstas kausēšanas līmes nodrošina vairākas priekšrocības salīdzinājumā ar līmēm uz šķīdinātāju bāzes. Gaistošie organiskie savienojumi tiek samazināti vai likvidēti, un žāvēšanas vai konservēšanas posms tiek izslēgts. Karsti kausētām līmēm ir ilgs glabāšanas laiks, un tās parasti var atbrīvoties bez īpašiem piesardzības pasākumiem. Daži no trūkumiem ir pamatnes termiskā slodze, izmantošanas ierobežošana ar substrātiem, kas nav jutīgi pret augstākām temperatūrām, un savienojuma stiprības zudums augstākās temperatūrās līdz pilnīgai līmes kušanai. To var samazināt, izmantojot reaktīvo līmi, kas pēc sacietēšanas tiek pakļauta tālākai sacietēšanai, piemēram, mitruma ietekmē (piemēram, reaktīvie uretāni un silikoni) vai tiek cietināta ar ultravioleto starojumu. Daži HMA var nebūt izturīgi pret ķīmiskiem uzbrukumiem un laikapstākļiem. HMA nezaudē biezumu cietēšanas laikā; šķīdinātāju bāzes līmes žūšanas laikā var zaudēt līdz 50–70% slāņa biezuma.

HMA lietojumprogrammas

Karsti kausējamo līmju ir tikpat daudz, cik tās ir daudzpusīgas. Parasti karstos kausējumus uzklāj ar ekstrudēšanu, velmēšanu vai izsmidzināšanu, un augstā kausējuma viskozitāte padara tos ideāli piemērotus porainiem un caurlaidīgiem substrātiem. HMA spēj savienot dažādus substrātus, tostarp: gumijas, keramiku, metālus, plastmasu, stiklu un koku.

Mūsdienās HMA (karsti kausētās līmes) ir pieejamas dažādos veidos, kas ļauj to izmantot plašā lietojumu klāstā vairākās nozarēs. Izmantošanai hobiju vai amatniecības projektos, piemēram, tālvadības putu lidmašīnu un mākslīgo ziedu kompozīcijas montāžā vai remontā, līmes uzklāšanā tiek izmantoti karsti kūstoši spieķi un karstas kausēšanas līmes pistoles. Izmantošanai rūpnieciskos procesos līmi piegādā lielākās nūjās un līmes pistolēs ar lielāku kušanas ātrumu. Papildus karstās kausēšanas stieņiem HMA var piegādāt arī citos formātos, piemēram, granulētos vai jaudīgos karstās kausēšanas blokos lielapjoma kausējuma procesoriem. Lielākiem HMA pielietojumiem līmes padevei tradicionāli tiek izmantotas pneimatiskās sistēmas.

To nozaru piemēri, kurās tiek izmantota HMA:

• Gofrēto kārbu un kartona kārbu atloku aizvēršana iepakošanas nozarē.
• Mugurkaula līmēšana grāmatu iesiešanas nozarē
• Profilu iesaiņošana, izstrādājumu montāža un laminēšana kokapstrādes nozarē
• Vienreizējās lietošanas autiņbiksītes ir izgatavotas, izmantojot HMA, kas savieno neausto materiālu gan ar aizmugures loksni, gan ar gumijām.
• Daudzi elektronisko ierīču ražotāji var izmantot arī HMA, lai piestiprinātu detaļas un vadus vai nostiprinātu, izolētu un aizsargātu ierīces sastāvdaļas.
