Automātiskā lineārā servo vienas galvas pudeles patronas skrūvējamā aizbāžņa mašīna

Automātiska lineāra servo vienas galvas pudeles patronas skrūvju aizdares mašīna

Modeļa Nr.: VK-SCC
Piemērojamais pudeles augstums: 60-380 mm
Piemērojamais pudeles kakliņa diametrs: 16-50 mm
Motora spriegums: 220 V (pielāgot)
Motora jauda: 0,37kw
Ražošanas jauda: 1200-1500 pudeles stundā
Mašīnas izmērs: 600 * 210 * 900 mm
Iepakojums: Koka kartons
Mašīnas svars: 140 kg

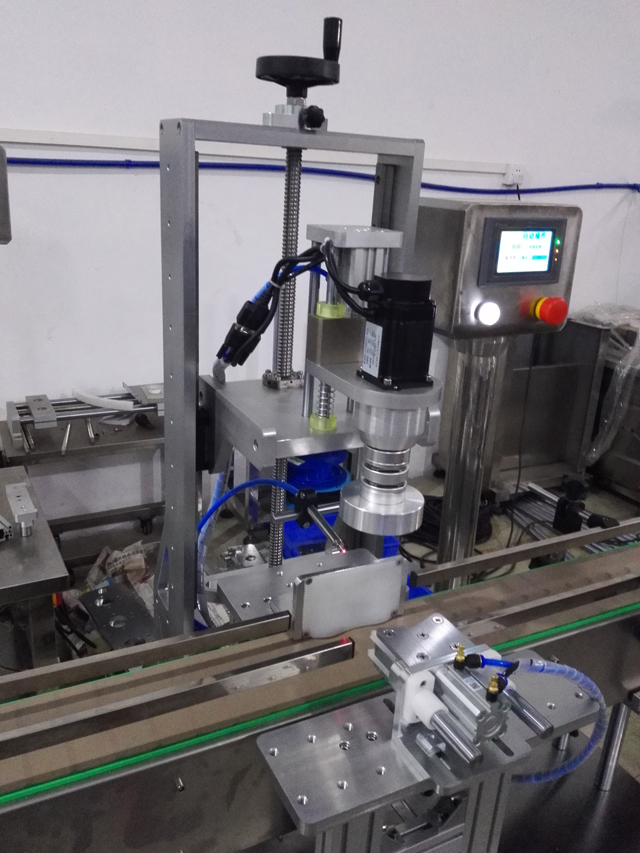

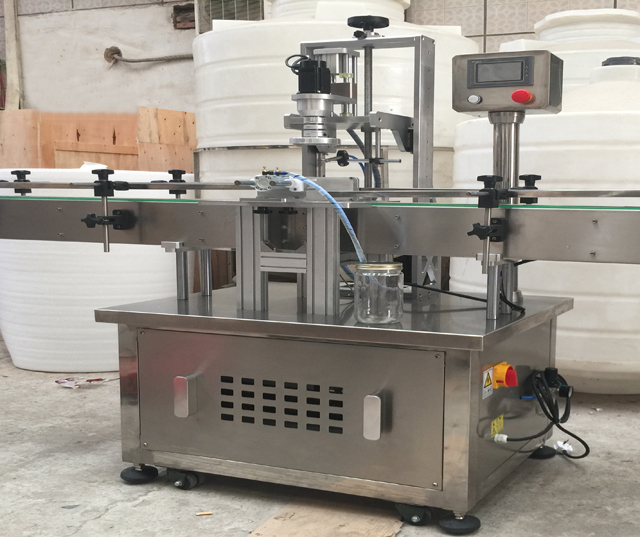

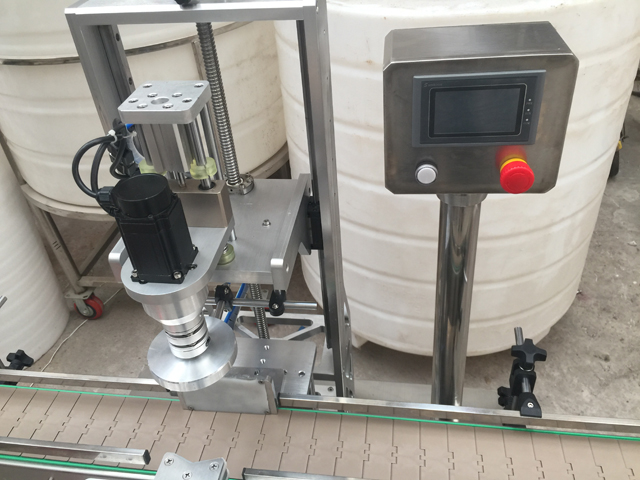

Iekārtas vienas galvas aizdares mašīnas pārskats

Pieņem nerūsējošā tērauda materiālu, iekārta ir izturīga pret koroziju un viegli tīrāma. Pateicoties kompaktai konstrukcijai, tas aizņem nelielu grīdas platību. Tā kā ar augstu efektivitāti un uzticamību tā ir iekārta ar augstu automatizāciju, kurai nepieciešams tikai viens operatīvais personāls. Tā ir automātiska uzpildes un aizvākošanas iekārta, kas apvieno mehānismu, elektrību un pneimatiku vienā.

Tehniskie parametri

Modeļa Nr.: VK-SCC
Piemērojamais pudeles augstums: 60-380 mm
Piemērojamais pudeles kakliņa diametrs: 16-50 mm
Motora spriegums: 220 V (pielāgot)
Motora jauda: 0,37kw
Ražošanas jauda: 1200-1500 pudeles stundā
Mašīnas izmērs: 600 * 210 * 900 mm
Iepakojums: Koka kartons
Mašīnas svars: 140 kg

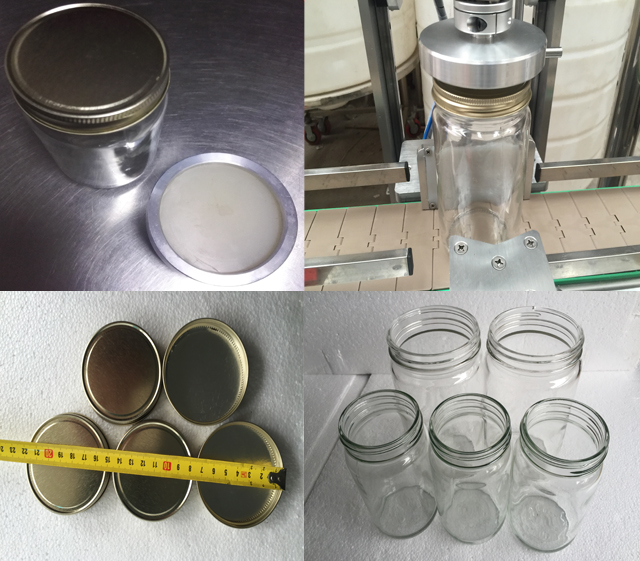

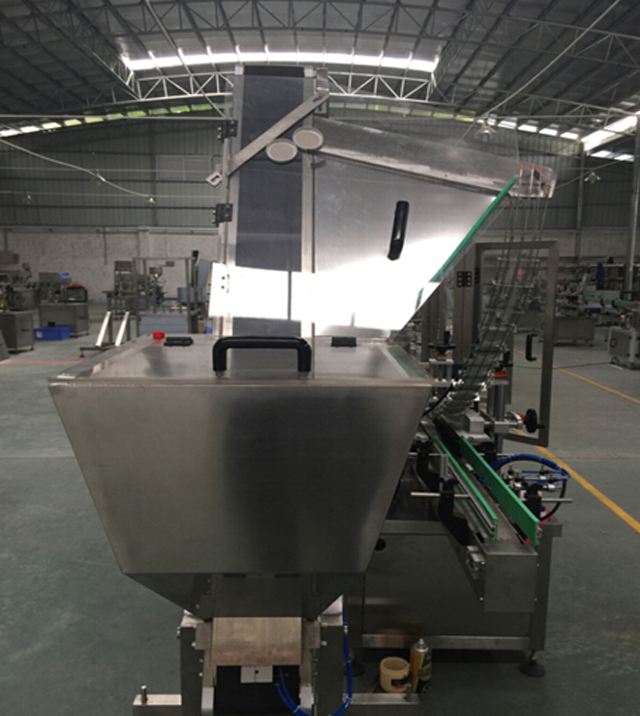

(Piezīme: mašīnu padod ar darbinieka roku, lai uzliktu vāciņu uz burkām; nav obligāti izvēlēties automātisko vāciņu padeves sistēmu, kuras attēli ir parādīti zemāk)

Aprīkojuma uzstādīšana

Mašīnai nav nepieciešamas iepriekš ieraktas enkura skrūves. Pēc izpakošanas novietojiet visu mašīnu uz cietas un līdzenas grīdas un pēc tam noregulējiet mašīnas kājas skrūves augstumu.

Izmantojiet līmeņa mērītāju, lai koriģētu jebkuru slīpumu, lai pārliecinātos, ka katrai kājai ir vienmērīga slodze. Kad regulēšana ir pabeigta, pievienojiet un labi nostipriniet ūdens ieplūdes šļūteni, atkritumu izvadīšanas šļūteni, strāvas padevi un gaisa avotu.

Lietošana un darbība (paneļa funkcijas)

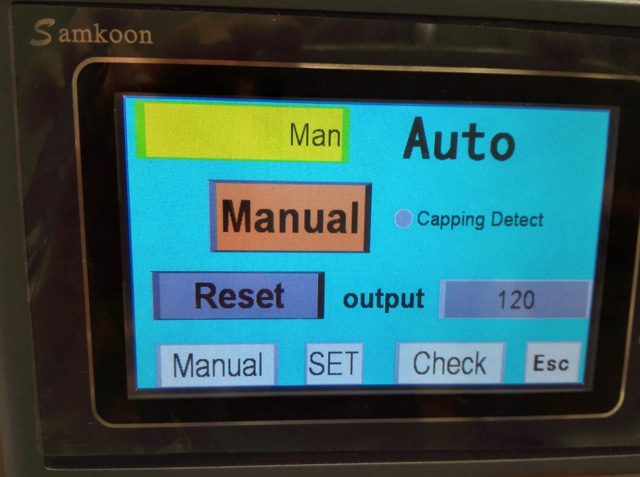

1. Ieslēdziet galveno strāvas slēdzi un slēdzi, kas atrodas pa labi no aprīkojuma korpusa, un pēc tam cilvēka un datora saskarnē tiek parādīts sākuma ekrāns, kā norādīts tālāk:

2. Noklikšķiniet uz vienas no ikonām, un ekrāns tiks pārvietots uz tālāk norādīto:

3.0 Noklikšķiniet uz SET, lai atvērtu tālāk redzamo ekrānu:

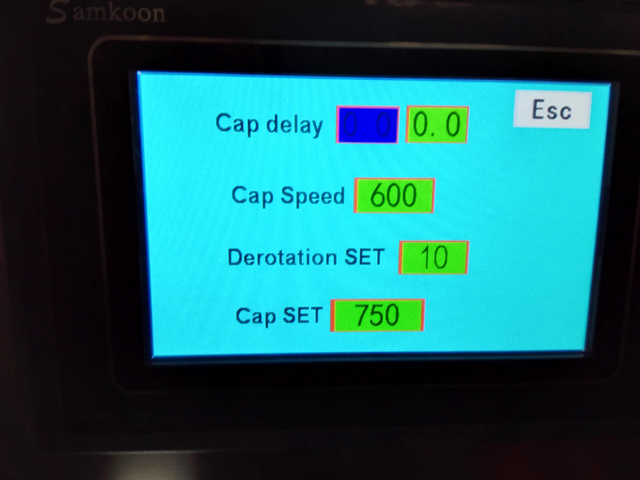

3.1. Aizkaves aizvēršana nozīmē, kad tiek uztverta pudele, aizkave sākas līdz nākamajai kustībai. Tas palielina dažāda izmēra pudeļu regulēšanas ērtības.

3.2. Aizvēršanas ātrums ir vāciņa motora griešanās ātrums. Ierobežošanas iestatījums parāda impulsa vērtību, kas parāda ierobežošanas laiku un ierobežošanas pozīciju. Aizvākošanas darba plūsma notiek ar pudeles nogriešanu — atsāk aizvākošanas — aizvākošanas pozīciju — pudeles nogriešanu. Ja ierobežojuma aizkave ir ar 0, tas nozīmē, ka aizkave nav iestatīta.

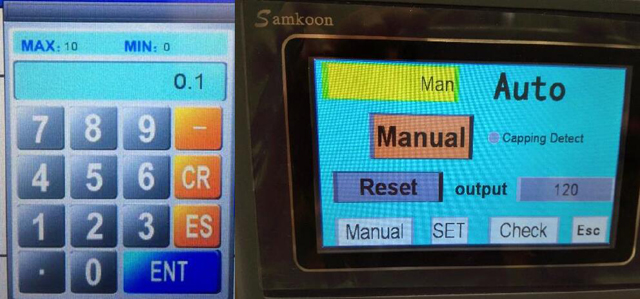

4.0 Noklikšķiniet uz atbilstošā ciparu lodziņa parametru labajā pusē, un zemāk parādīsies parametru pielāgošanas ekrāni, kur CR ir dzēšanai, ES esošajam un Enter, lai apstiprinātu. Noklikšķinot uz Manuāli, režīms tiks pārslēgts uz automātisko režīmu, un iekārta darbosies automātiski.

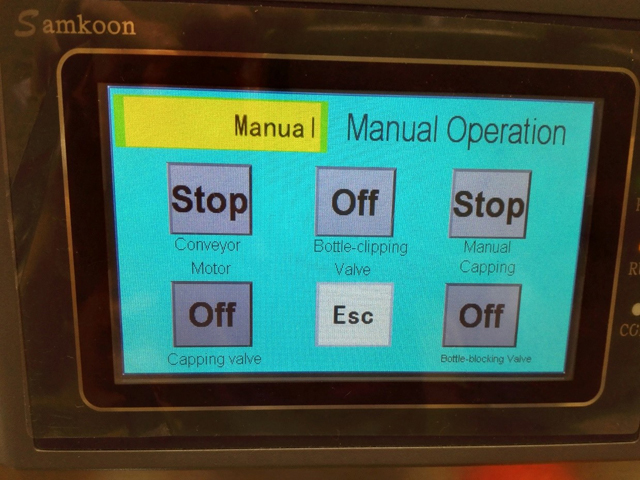

5.0 Atgriezties uz izvēlnes ekrānu un ekrāna apakšā noklikšķiniet uz Manuāli, lai atvērtu zemāk esošo ekrānu. Ja ir nepieciešamas atsevišķas manuālas darbības, noklikšķiniet uz atbilstošajiem slēdžiem, lai turpinātu.

6.0 Atgriezieties izvēlnes ekrānā un noklikšķiniet uz Pārbaudīt, lai atvērtu tālāk redzamo ekrānu. Kad indikators ir ieslēgts, tas parāda, ka atbilstošajai PLC ieejai ir signāla ieeja. Skatiet zemāk redzamo ekrānu:

Darba plūsma

Pirms mašīnas iedarbināšanas	Skārienekrāns parāda sākuma ekrānu

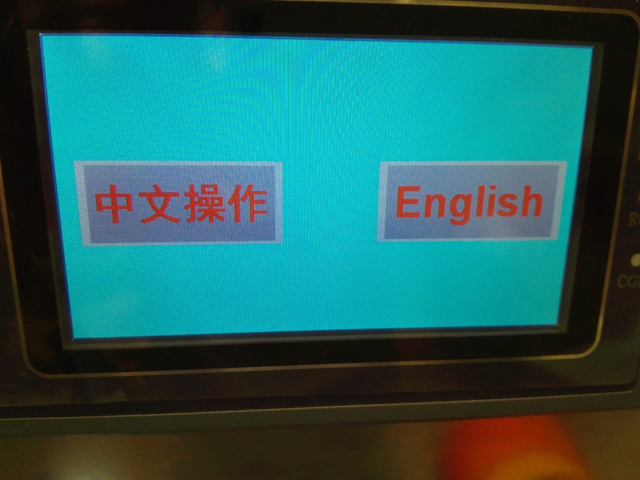

Izvēlieties valodu	Ekrāns pārslēdzas uz izvēlnes ekrānu
Ekrāna apakšdaļā noklikšķiniet uz Manuāli	Ekrāns pārslēdzas manuālās darbības režīmā	Manuālās palaišanas laikā nodošanas ekspluatācijā laikā uz tastatūras noklikšķiniet uz atbilstošā cipara
Noklikšķiniet uz Auto	Ekrāns pārslēdzas uz automātisko režīmu	Noklikšķiniet uz Auto start, tiks sāktas visas procedūras
Noklikšķiniet uz avārijas apstāšanās	Zem avārijas apstāšanās	Nospiediet avārijas apturēšanas pogu, ja ražošanas laikā rodas kādas novirzes, un vēlreiz nospiediet to, kad novirzes ir novērstas

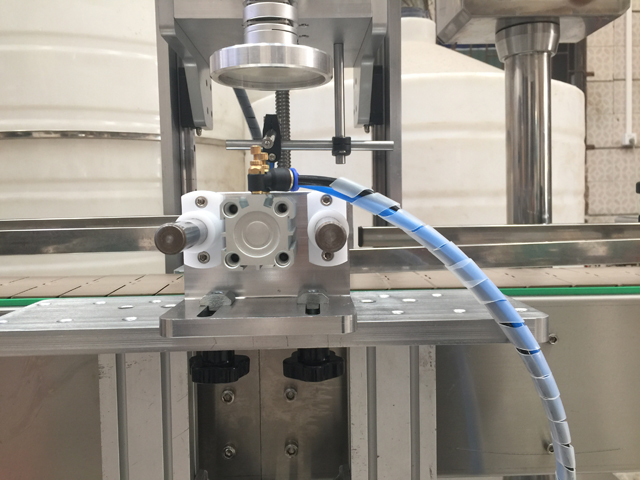

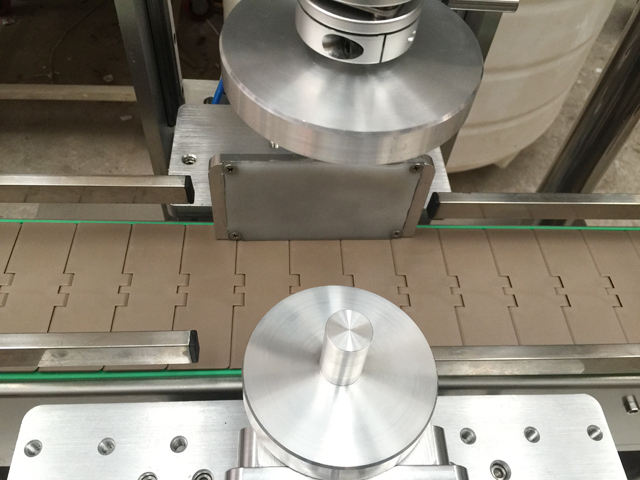

Pudeļu sagriešanas nodošana ekspluatācijā	Konveijera abās pusēs ir skrūves pudeļu saspiešanas cilindra nostiprināšanai. Kad sešstūra ligzdas uzgrieznis M8 un zvaigžņu roktura kloķis ir atskrūvēti, to var pārvietot uz priekšu un atpakaļ, lai pudeli nostiprinātu pie pudeles saspraušanas ierīces roktura.	Pudeles saspiešanas blīvums nedrīkst būt divas cieši vai pārāk vaļīgs, bet gan atbilstošs

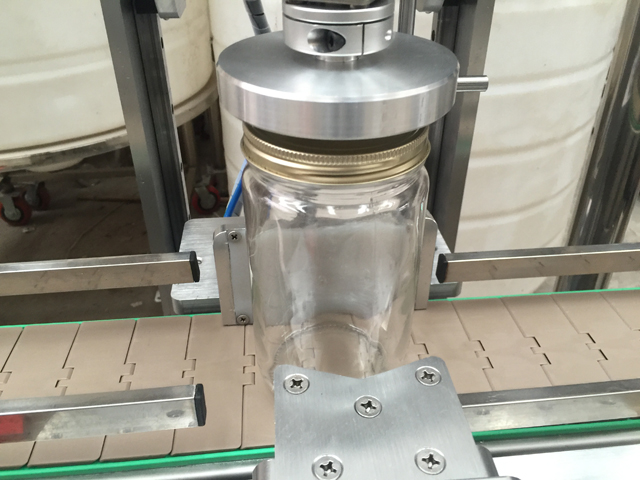

Nodošana ekspluatācijā	Atskrūvējiet zvaigznītes roktura pogu un pagrieziet rokas kātu mašīnas aizmugurē līdz	Aizvākošanas laikā vāciņa galviņas un pudeles vāciņa kontakts nedrīkst būt pārāk augsts vai zems

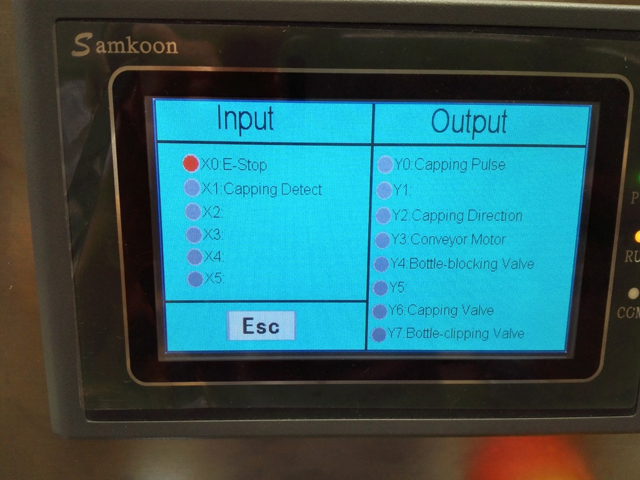

PLC ievades un izvades ilustrācijas

X1 vāciņa noteikšana: kad tiek uztverta pudele, X1 indikators iedegas. Pēc tam sākas aizkave, un pēc aizkaves beigām sākas pudeļu apgriešana un aizvākošana.

X0 E-stop: parastā situācijā X0 indikators būs izslēgts. Kad tas ir nospiests, iekārta apstāsies un visas kustības tiks atjaunotas sākotnējā stāvoklī.

Y0 ierobežojošais impulss: kad Y0 indikators ir ieslēgts, tas parāda, ka darbojas impulss.

Y2 aizbāžņa virziens: kad Y2 indikators ir ieslēgts, tas parāda, ka ierobežošanas virziens darbojas.

Y3 konveijera motors: kad ir ieslēgts Y3 indikators, konveijers darbojas.

Y4 pudeles bloķēšanas vārsts: kad Y4 indikators ir ieslēgts, tas parāda, ka darbojas pudeles saspiešanas cilindrs.

Y6 noslēdzošais vārsts: kad Y6 indikators ir ieslēgts, tas parāda, ka noslēdzošais vārsts darbojas.

Y7 Pudeles sagriešanas vārsts, kad Y7 indikators ir ieslēgts, tas parāda, ka darbojas pudeles sagriešanas cilindrs.

Bieži sastopamās kļūdas un problēmu novēršana

NĒ	Kļūdas	Iespējamie cēloņi	Risinājumi
1	Strāvas indikators Nedeg vai deg jaudas indikators, bet mašīna nekustas	Nav strāvas padeves vai fāzes zuduma problēmu	Pārbaudiet, vai nav problēmas ar ienākošo barošanas avotu un strāvas padevi skapī.
2	Cilindrs nekustas vai pārvietojas neparasti	Vai ir gaisa padeve	Atveriet gaisa padevi
		Ar solenoīda vārstu nav sprieguma	Pārbaudiet ķēdes stāvokli, vispirms pārbaudot, vai skapī ir strāvas padeve ar atbilstošo darba staciju. Ja ir, pārbaudiet ārējo ķēdi.
		Droseles vārsts ar neatbilstošiem regulējumiem	Pielāgojiet droseļvārsta vērtības stāvokli, kad tas griežas pulksteņrādītāja virzienā, cilindrs paātrinās; kad tas griežas pretēji pulksteņrādītāja virzienam, cilindra ātrums samazinās.
		Vai laika iestatījuma parametri ir atbilstoši vai 0.	Atiestatiet laika iestatījumus
3	Vāciņš nav stingrs	Pudeles sagriešana nav cieši vai griežas, vai aizvākošanas laiks ir pārāk īss	Noregulējiet pudeļu saspiešanas ierīci vai palieliniet aizvākošanas laiku
