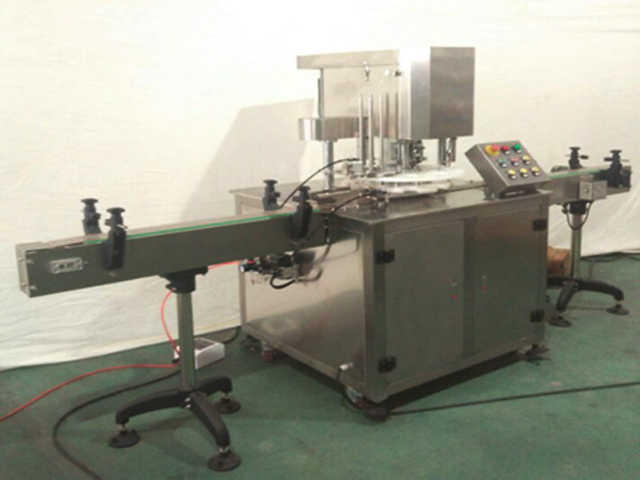

Automātiska lineāra metāla skārda alumīnija kārbu blīvēšanas mašīna

• Materiāls: nerūsējošais tērauds
• Uzgalis: 1
• Aizzīmogoto kārbu skaits: viena
• Blīvēšanas ātrums: 25-30 minūtē
• Blīvējuma augstums: 40-200 mm
• Pieejamās pudeles diametrs: 35-100 mm
• Darba spiediens: Ac220v 50/60hz (Ac380v 50/60hz)
• Jauda: 1,1kw
• Svars: 500kg
• Izmērs: 3000*900*1700mm
• Gaisa avots: 0,5 MPa

Šis produkts galvenokārt attiecas uz apaļo kārbu noslēgšanas iepakojumu ar dažādām PET plastmasas, dzelzs, alumīnija, papīra un citām īpašībām, tam ir uzlabots dizains un saprātīga struktūra, kas ir viegli lietojama, lai tā būtu nepieciešama un ideāla pārtikas iepakošanas iekārta. , zāles, tēja, ķīmijas inženierija un citas nozares.

Šī izstrādājuma galvenajā daļā ir izmantoti visi nerūsējošie materiāli ar vienkāršu un skaistu izskatu un kas atbilst vairuma standarta ražošanas nodaļu dizaina prasībām.

Šis izstrādājums izmanto vienfāzes vai trīsfāzu barošanas avotu, kura jauda sasniedz 1,1 kW, dažādas detaļas un komponentus precīzā apstrādē, ražošanas tehnoloģijas un citas, kas tiek izgulsnētas un nepārtraukti uzlabotas, pateicoties mūsu uzņēmuma ilgtermiņa klientu pieredzei, un galvenajai daļai ir unikāls dizains ar augstu izturību, zemu trokšņa līmeni un labu blīvējuma veiktspēju.

Šis produkts atbilst valsts standartu noteikumiem, departamentu standartiem un uzņēmumu standartiem, un tas tiek atstāts no rūpnīcas tikai pēc stingras pārbaudes un pārbaudes.

Tam ir pilnībā automātiska ražošanas līnijas konstrukcija, kas var veidot ražošanas līnijas ar uzpildes sistēmu, svēršanas un uzpildes sistēmu vai marķēšanas sistēmu.

Veiktspējas specifikācija

1. Četri blīvēšanas riteņi ir piemēroti blīvēšanai, kur divi naži ir apmales un vēl divi tukša presēšanai, ar vienkāršu principu un ērtu regulēšanu;

2. Tiek pieņemts jaunākās paaudzes mehāniskais dizains, kārbas korpuss negriezīsies aizzīmogošanas procesā, blīvēšanas nazis griežas, lai pabeigtu blīvējumu, kas ir uzticams un drošs un piemērots trauslu izstrādājumu aizzīmogošanai un šķidrie produkti;

3. Slīpēšanas naža darbību un naža balsta pacelšanu kontrolē mehāniskā izciļņa, ar stabilu un uzticamu darbību.

4. Hobbing nazis pieņem ražošanu no 304 nerūsējošā tērauda, ar izturīgu servisu un labu blīvējuma veiktspēju.

5. Darbības interfeiss ir ļoti vienkāršs, lai atvieglotu darbību.

Galvenās iezīmes

1. Tas ir jaunākās paaudzes skārdenes šuvējs, kura svarīgākā iezīme ir tas, ka skārdenes korpuss negriežas blīvēšanas laikā, lai izvairītos no tā, ka izstrādājumi skārdenē var pārvietoties un izkrist;

2. Darbības saskarne ir vienkārša ar saprātīgu dizainu;

3. Tas ir ar augstu apstrādes precizitāti, un galvenais korpuss pieņem visa nerūsējošā tērauda ražošanu, kas atbilst ražošanas nodaļu projektēšanas prasībām.

4. Tas var veidot ražošanas līnijas ar pildīšanas, marķēšanas, koda izsmidzināšanas iekārtām un citām ar augstu ražošanas efektivitāti.

5. Tas var automātiski noteikt apakšējo vāku, un ķēdes vadības dizains ir saprātīgs.

6. Visas daļas un komponenti, elektriskie piederumi un citi izmanto produktus no slavenajām vietējām rūpnīcām ar uzticamu un stabilu kvalitāti.

Tehniskie parametri

• Materiāls: nerūsējošais tērauds
• Galvas nosegšana: 1
• Aizzīmogoto kārbu skaits: viena
• Blīvēšanas ātrums: 25-30 minūtē
• Blīvējuma augstums: 40-200 mm
• Pieejamās pudeles diametrs: 35-100mm
• Darba spiediens: AC220V 50/60Hz (AC380V 50/60Hz)
• Jauda: 1.1KW
• Svars: 500KG
• Izmērs: 3000*900*1700mm
• Gaisa avots: 0,5 MPa

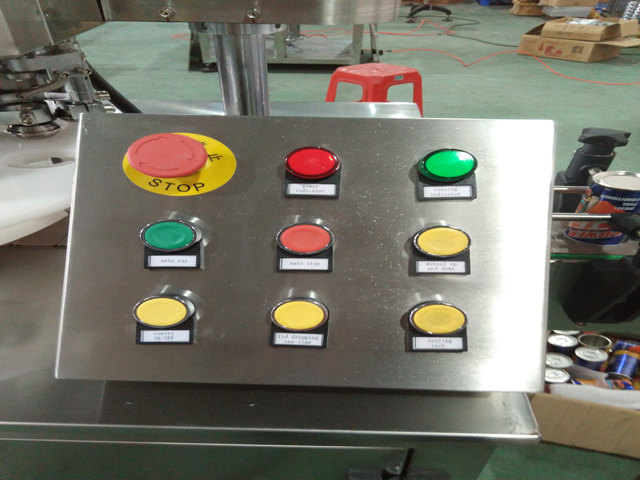

Darbības panelis

1. Strāvas indikators (sarkanā indikatora gaisma): deg sarkanā indikatora gaisma, kas norāda, ka iekārta ir ieslēgta un otrādi.

2. Darbības indikators (zaļā indikatora gaisma): iedegas zaļā indikatora gaisma, kas norāda, ka iekārta darbojas un otrādi.

3. Avārijas apturēšana: avārijas gadījumā nospiediet šo pogu un iekārta uzreiz apstājas, citi slēdži nedarbojas, ja vēlaties atcelt, pagrieziet pogu šķērsām un tas automātiski parādīsies ar atjaunotām funkcijām

4. Darbība/ieslēgts (zaļā poga): nospiediet šo pogu, un iekārta sāks darboties

5. Darbība/izslēgšana (sarkanā poga): nospiediet šo pogu, un iekārta pārtrauks darbību

Inching (dzeltenā poga): šo slēdzi galvenokārt izmanto aprīkojuma atkļūdošanai, iekārta darbosies, nospiežot pogu un otrādi.

Iekārtas darbības princips un uzstādīšanas metode

1. Iekārtas dinamiskās konstrukcijas princips

Šī iekārta izmanto asinhrono motoru ar divu vērtību elektrisko jaudu, kura jauda ir 1,1 kW un griešanās ātrums ir 1400 apgr./min. Trīsstūrveida siksnas ritenis, zobrats, turbīna un citi savienojuma zobrati samazina ātrumu līdz 40 r/min, turbīna pacelšanas izciļņa ietekmē griežas pa apli, lai pabeigtu procesu augšup un lejup, tajā pašā laikā attiecīgi piedzen pirmo un otro ritošo un blīvēšanas riteni, lai tas saskaņotos ar izciļņu zem divu zobratu grupu ātruma starpības, lai pabeigtu visu vienas kannas ruļļa blīvēšanas procesu.

2. Iekārtas blīvējuma konstrukcijas princips

Šajā iekārtā ir izmantots dubultās šuves dubulto šuvju princips, izmantojot vāka un kārbas puses aizsprostošanas, locīšanas un padziļināšanas procedūru, lai panāktu blīvējuma efektu. Darbības ir šādas:

(1) Novietojiet kārbas vāciņu kārbas augšpusē, lai tā mala būtu piespiesta atverei kārbas vāciņa malas iekšējā pusē.

(2) Izmantojiet pacēlāja spiedienu, lai paceltu kārbas korpusu un kārbas vāciņš tiktu piespiests sunim.

(3) Pirmais rullis aptver vāciņa malu uz iekšu, vienai malai griežoties ap vāciņa malu, bet otrai pusei izdarot spiedienu uz asi.

(4) Kad pirmais ruļļa darbība ir pabeigta, otrais rullis turpina cieši nospiest pirmo noapaļoto šuvi, kas izveidota no pirmā ruļļa, uz otro noapaļoto šuvi, ruļļa blīvēšana ir pabeigta.

(5) Pacēlājs ir apgriezts otrādi, un suns tiek nospiests uz leju, lai izietu no tukšās kannas.

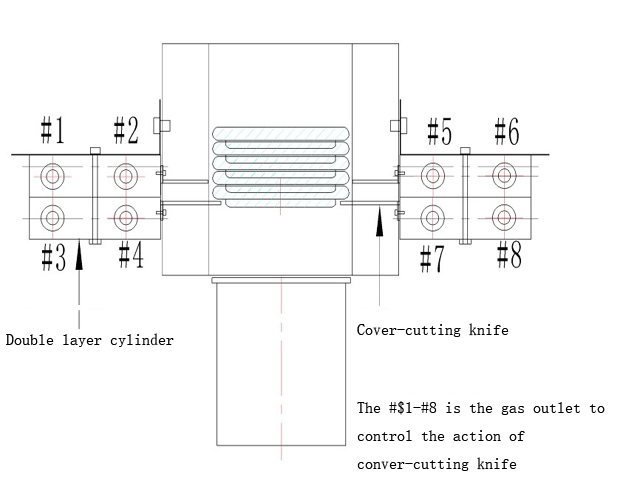

3. Automātiskās vāka nolaišanas princips

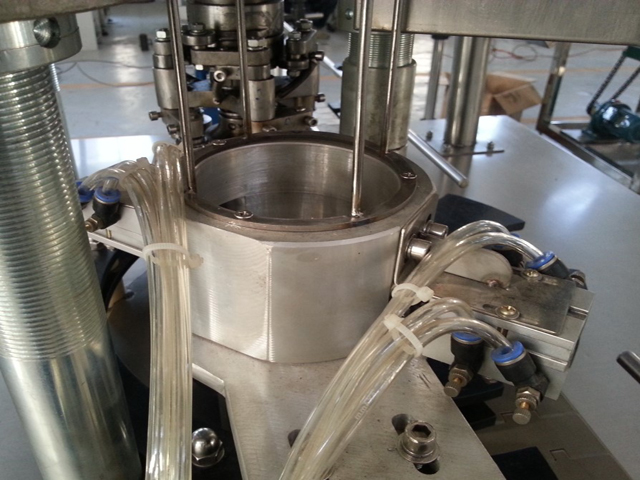

Šī iekārta ir aprīkota ar automātisko fotoacu pārbaudes iekārtu, pēc tam, kad kanna sasniedz pozīciju, foto acs nosūta pārbaudes signālu uz galveno vadības ķēdi, kas nosūta attiecīgos signālus atbilstoši konstrukcijai uz vāka nolaišanas iekārtu, lai kontrolētu attiecīgo. darbības, lai veiktu automātisko vāka nolaišanas funkciju. Fiziskā automātiskā vāka nolaišanas iekārta un tās darbības princips ir parādīts attēlā:

Kā soli pa solim uzstādīt iekārtu?

Pirmais solis: Uzstādiet konveijera ķēdi, pēc uzstādīšanas pārbaudiet, vai tā ir lineāra un ir pareizi saspringta

Otrais solis: uzstādiet konveijera sliedes, noregulējiet, lai vienmērīgi pārvietotu kārbas

Visbeidzot, pēc iekārtas ieslēgšanas un vēdināšanas tas var darboties.

	Katras sekcijas ķēde ir savienota un fiksēta ar tapu (līdzīgi kā pulksteņa ķēdei)
	Konveijers šķērsos pamatni
	Katras konveijera sekcijas ķēdes dēlis ir savienots ar tapu
	Skrūves var noregulēt, lai pievilktu un zaudētu transportieri
	Pēc savienošanas ar tapu tas ir cieši piekalts
	Konveijers un galvenais aprīkojums ir savienoti un fiksēti ar divām skrūvēm
	Konveijera sliežu uzstādīšana
	Sliežu uzstādīšana un fiksētā ierīce
	Ieslēdziet konveijera motoru (savienojiet ar U1 un U2 spaili)

Pozīcijas kopsavilkums par katru elektrisko daļu:

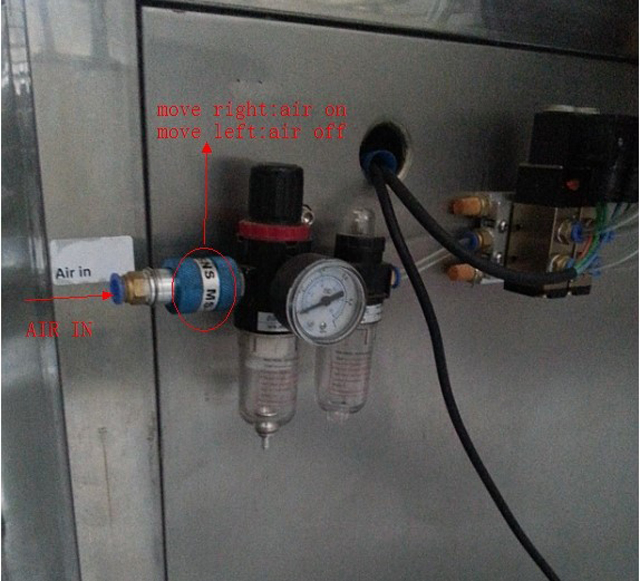

1. Gaisa ieplūdes slēdža pievienošanas metode ir šāda:

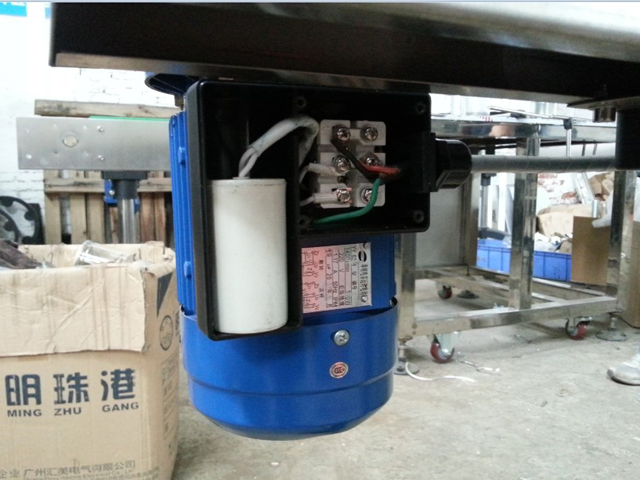

2. Konveijera motora vadu pieslēgšanas metode ir šāda:

Vairāk informācijas nosūtiet mums e-pastu, lai iegūtu detalizētu rokasgrāmatu par kārbu aizzīmogošanas mašīnu;

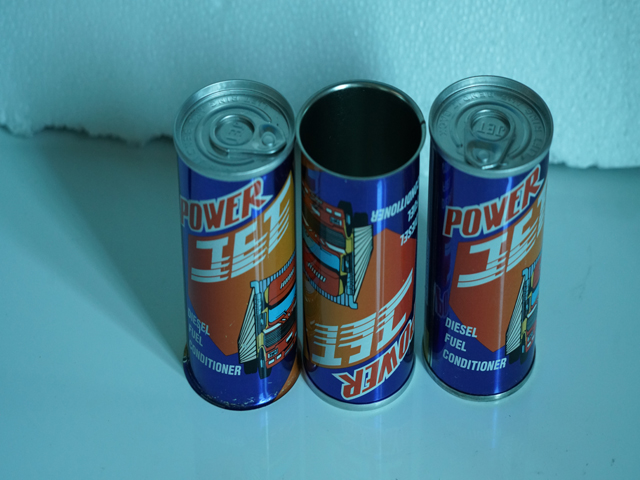

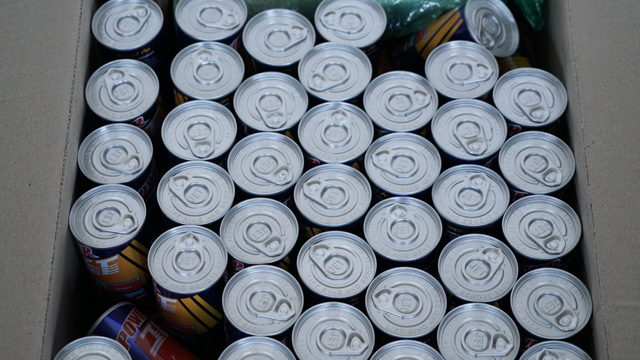

Kannu aizzīmogošanas paraugi
