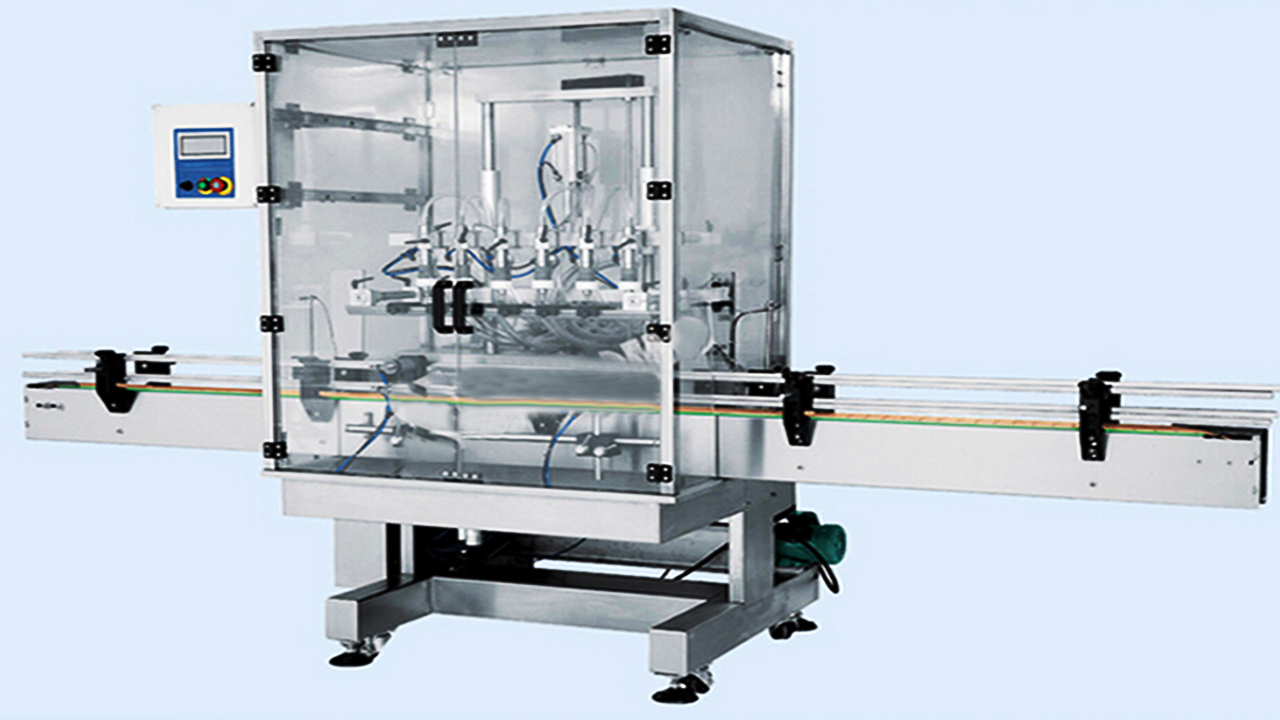

Automātiska lineāra šķidruma putu stikla pudeļu pārpildes iepildīšanas mašīna

• Modelis: VK-OF
• Uzpildes sprauslu skaits: 6-16 galviņas
• Gaisa spiediena diapazons: 0,4 ~ 0,6 MPa
• Barošana: 220V±5% 50/60Hz
• Jaudas patēriņš: 0,6kw-2,8kw
• Vienas mašīnas troksnis: ≤50 dB
• Neto svars: 200-600kg
• Kopējais izmērs (mm): L*P*A=1600×1000×1800mm

Skatīt Video

Automātiska pārplūdes iepildīšanas iekārta šķidro šķidrumu pildījuma stikla pudeļu šķidruma līmeņa sensoru mērīšanas iepildīšanas mašīnām

Automātiskā pārpildes iepildīšanas iekārta parasti tiek izmantota patērētāju iepakošanas lietojumos, kur ir nepieciešams konsekvents vizuālais (kosmētiskais) uzpildes līmenis.

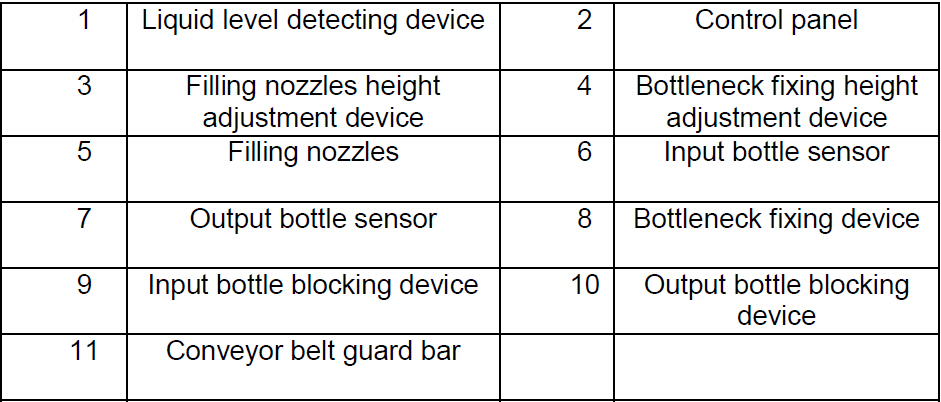

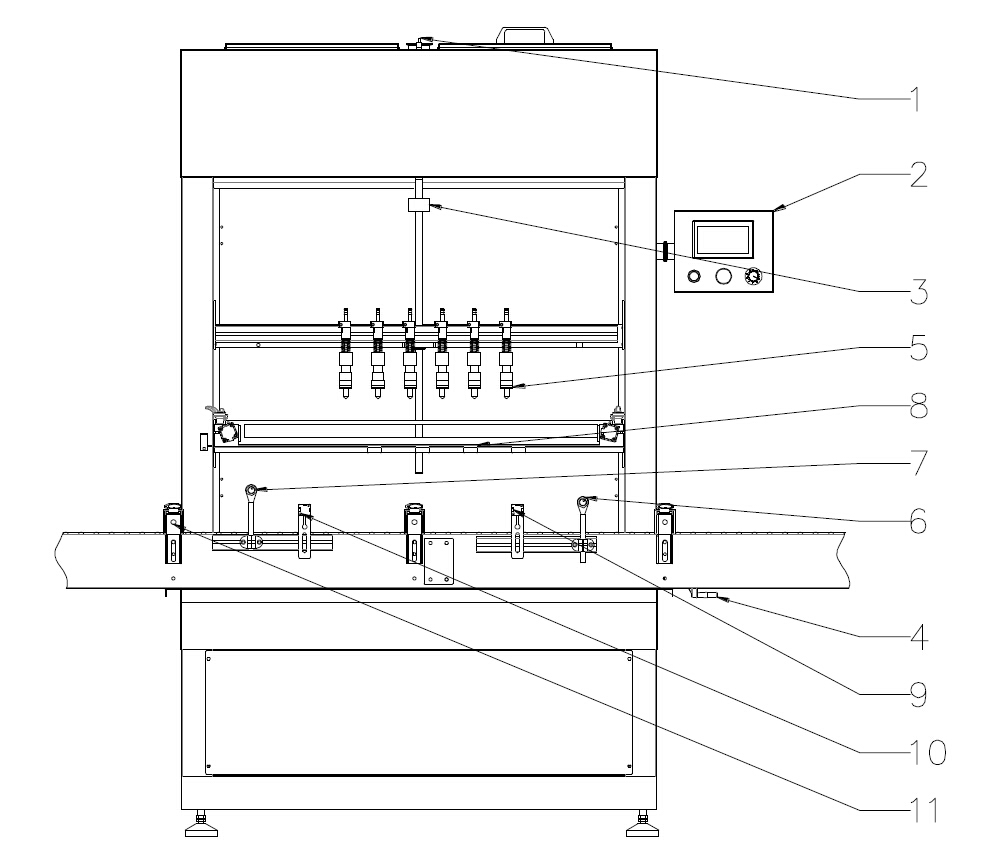

Pārplūdes šķidruma uzpildes iekārtas rasējums (piemēri ar 6 galviņām pārplūdes uzpildes iekārtu)

Vēlamais šķidrais produkts, kas jāiepilda, tiek turēts nerūsējošā tērauda rezervuārā, pēc tam iesūknēts kolektorā, lai izkliedētu produktu katrā no jūsu uzpildes sprauslām. Kad produkts sasniedz vēlamo kosmētikas līmeni katrā pudelē, produkta vai putu pārpalikums pārplūst atpakaļ uz rezervuāru. Pārplūdes pildvielas priekšrocības ietver vienmērīgu uzpildes līmeni, mainīga spiediena sūkņa ātruma regulēšanu (lai samazinātu putas) un darbības vienkāršību.

Šī pildviela ir ražota ar lieljaudas 304 nerūsējošā tērauda, augstas kvalitātes tigmetinātas caurules rāmi un ir pieejama ar 1 līdz 16 uzpildes galviņām. Tam ir arī standarta PLC vadības ierīces un krāsains skārienekrāna HMI, nerūsējošā tērauda rezervuārs un pneimatiskās indeksācijas vārti, kā arī daudzas citas funkcijas. Ir pieejamas opcijas vēl lielākai daudzpusībai.

automātiskās pārplūdes iepildīšanas mašīnas parasti izmanto dzērienu un citu plānu produktu iepildīšanai, jo īpaši, ja problēma varētu būt putu vai pudeļu nekonsekvence. VKPAK automātisko pārplūdes pildījumu var izveidot tā, lai tas atbilstu sanitārai, bīstamai, viegli uzliesmojošai un kodīgai videi.

Tehniskie

• Modelis: VK-OF
• Uzpildes sprauslu skaits: 6-16 galviņas
• Gaisa spiediena diapazons: 0,4 ~ 0,6 MPa
• Barošana: 220V±5% 50/60Hz
• Jaudas patēriņš: 0,6kw-2,8kw
• Vienas mašīnas troksnis: ≤50 dB
• Neto svars: 200-600kg
• Kopējais izmērs (mm): L*P*A=1600×1000×1800mm

Raksturīgs:

• Cilvēka un mašīnas angļu valodas saskarne, vieds kontaktu ekrāns, cilvēka dizains, vienkārša darbība.
• Speciālas pārplūdes uzpildes sprauslas, precizitātes līmeņa uzpilde.
• Programmu loģiskais kontrolieris (PLC),
• Ir viegli mainīt izmēru vai mainīt parametrus.
• Pneimatiskie elementi ir visi importēti, stabilitāte un uzticamība.
• Fotoelektriskā sensora un pneimatiskā savienojuma kontrole, automātiska aizsardzība pret pudeles trūkumu.
• Cieši pozicionēšanas dizains, viegli vadāms, piemērots visu izmēru pudeļu iepakošanai.
• Visa mašīna ir izstrādāta atbilstoši GMP prasībām.

Iespējas:

• Uzpildes sprauslas var aprīkot atbilstoši jaudai.
• Pretkorozijas konfigurācija ir pieejama produktiem ar augstu skābju vai sārmu saturu.

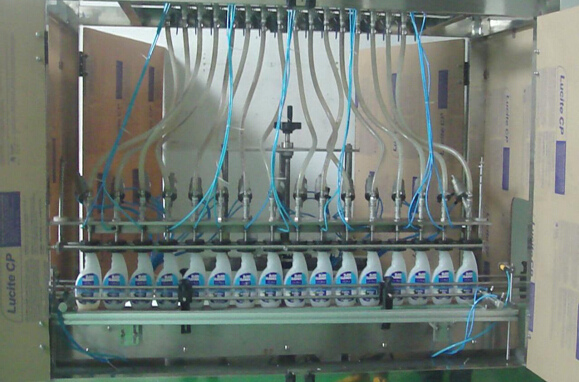

16 galviņu pārpildes vīlēšanas mašīnas šķidro ziepju iepildīšanas procesam

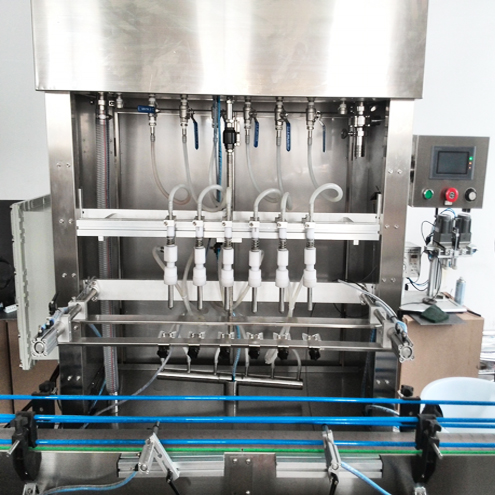

Vairāk attēlu ar pārpildes iepildīšanas mašīnām (piemēram, ņemot 6 galviņas)

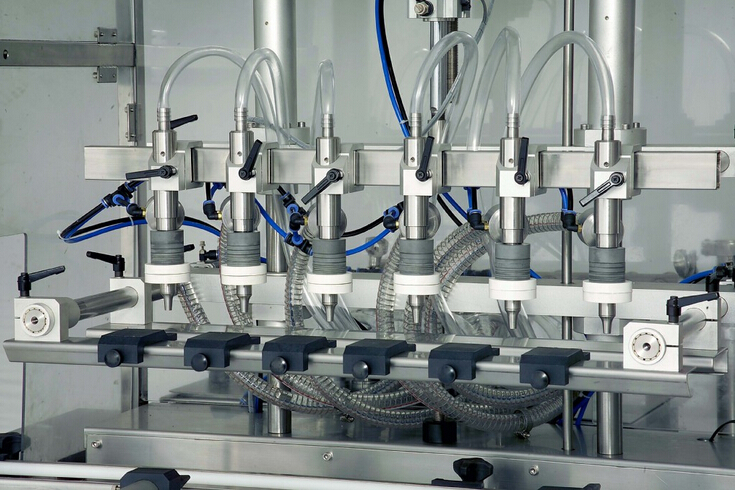

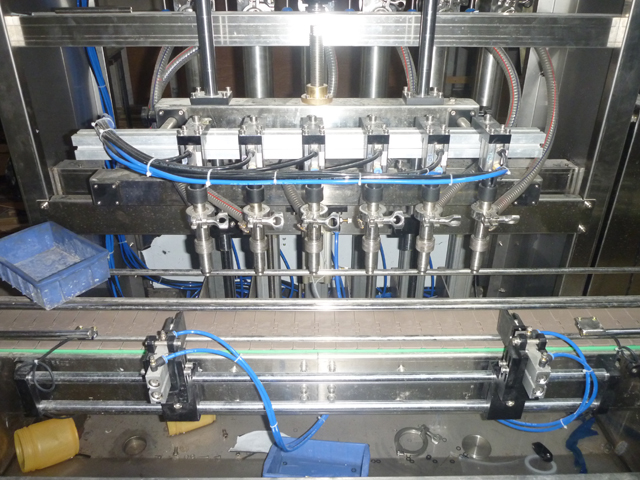

Tuvs kadrs iepildīšanas mašīnas pārplūdes pildvielai

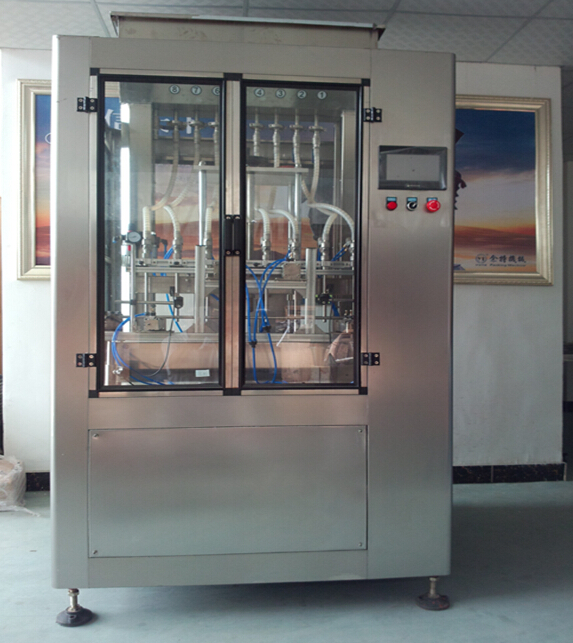

Ar aizsargkameru pārplūdes iepildīšanas iekārtām

Ar kameru pievienota pārplūdes uzpildes mašīna automātiski ar konveijera lenti

Automātiskās uzpildes iekārtas iestatīšanas procedūra:

Noregulējiet konveijera lentes aizsargstieni

Novietojiet pudeles zem uzpildes sprauslām (5), noregulējiet konveijera lentes aizsargstieņa (11) platumu, izveidojiet pudeles kaklu un uzpildes sprauslu vienā plaknē.

Noregulējiet uzpildes sprauslas

Atbilstoši pudeļu izmēram noregulējiet attālumu starp katru uzpildes sprauslu (5), mēģiniet novietot uzpildes sprauslas (5) tuvu iekārtas centram.

Noregulējiet sašaurinājuma kakla fiksācijas ierīces augstumu

Atbilstoši sašaurinājuma kakla augstumam noregulējiet pudeles kakla fiksācijas ierīces rokas riteni (4), lieciet, lai šauruma stiprinājuma dēlis nofiksētu sašaurinājuma vietu pareizajā vietā.

Noregulējiet izvades pudeles bloķēšanas ierīces cilindru

Atskrūvējiet izvades pudeles bloķēšanas ierīces (10) piecu zvaigžņu skrūvi, skārienekrānā noklikšķiniet uz pudeles cilindra izņemšanas pogas un ļaujiet cilindram izstiepties, veiciet bloķēšanu, piestipriniet kontaktu ar pudeli.

Pielāgojiet izvades pudeles sensoru

Atskrūvējiet izvades pudeles sensora (7) skrūves, iestatiet sensoru 5 cm pirms izvades pudeles cilindra bloķēšanas stieņa (konveijera lentes virziens uz priekšu)

Pielāgojiet ievades pudeles sensoru

Iedarbiniet konveijera lenti, neļaujiet cilindram izstiepties, novietojiet uz konveijera lentes vairāk nekā divas pudeles, atskrūvējiet ievades pudeles sensora (6) skrūves un novietojiet to otrā pudeles tuvumā, lai pārliecinātos, ka tas spēj noteikt otro pudeli. Piezīme: nenovietojiet ievades pudeles sensoru (6) zem uzpildes sprauslas.

Noregulējiet ievades pudeles bloķēšanas ierīces cilindru

Atskrūvējiet ievades pudeles bloķēšanas ierīces (9) piecu zvaigžņu skrūvi, atrodiet atstarpi starp otro pudeli un trešo pudeli un ievietojiet bloķēšanas stieni šajā spraugā. No skārienekrāna noklikšķiniet uz cilindra pogas pudelē un turiet cilindru izstieptu, izveidojiet bloķēšanas spieķi saskarē ar trešo pudeli. Piezīme: cilindra stiepšanās ātrums nedrīkst būt pārāk ātrs.

Noregulējiet sašaurinājuma kakla fiksācijas ierīces cilindru

Atskrūvējiet pudeles kakla fiksācijas ierīces skrūvi (8), ļaujiet fiksācijas plāksnei pietuvoties pudeles kaklam un nofiksējiet to, noregulējiet pudeles fiksācijas dakšiņu un novietojiet to tādā pašā horizontālā līmenī kā pudeles kakls, piestipriniet pudeles fiksācijas dakšiņu, atbrīvojiet divas skrūves abās pusēs. Skārienekrānā noklikšķiniet uz pudeles pozicionēšanas cilindra pogas un turiet cilindru izstiepties, ļaujiet pudeles stiprinājuma dakšai saskarties ar pudeles kakliņu, pieskrūvējiet stiprinājuma skrūves.

Pielāgojiet uzpildes sprauslu augstumu

Noklikšķiniet uz cilindra pogas pudelē, ārā no pudeles cilindra, pudeles pozicionēšanas cilindrā no skārienekrāna. Noregulējiet uzpildes sprauslu augstuma regulēšanas ierīces (3) rokas riteni un ļaujiet uzpildes sprauslu apakšai 2-3 cm augstāk par sašaurinājumu, pēc tam skārienekrānā noklikšķiniet uz cilindra pacelšanas pogas, pārbaudiet, vai uzpildes sprauslas var pacelties. un krīt gludi. Veiciet iepriekš norādītās darbības, lai atkļūdotu, un uzlabojiet to vairākkārt novērotās kustības, lai darbība būtu vienmērīga.

Pielāgojiet uzpildes tilpumu

Atbilstoši produkta marķēšanas jaudai skārienekrānā ievadiet atbilstošo laika iestatījumu uzpildes laikā.

Galīgie pildīšanas produkti pēc paraugu iepildīšanas

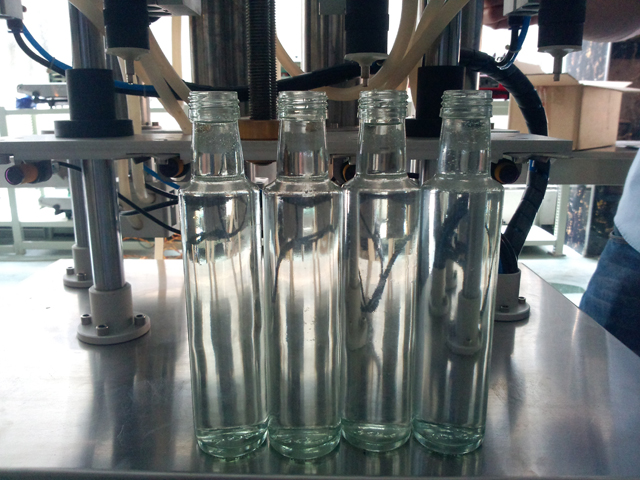

Smaržu pudelītes

Vīna pudeles

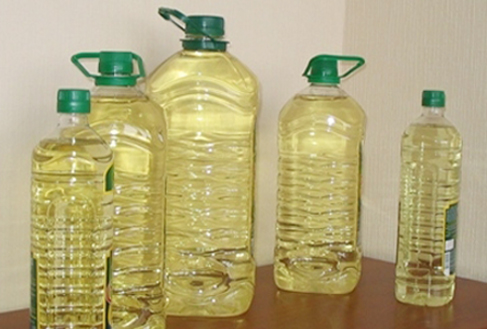

Pārtikas eļļas pudeles

Koka kastes iepakojums

Garantija: Visai mašīnai tā pieprasa 1 gadu garantiju. (Garantijā neietilpst problēmas, kas radušās nelaimes gadījumu, nepareizas lietošanas, nepareizas lietošanas, uzglabāšanas bojājumu, nolaidības vai iekārtas vai tā sastāvdaļu modifikācijas dēļ. Arī viegli salūzusi rezerves daļa nav iekļauta garantijā)

Uzstādīšana: Pēc mašīnas ierašanās jūsu rūpnīcā, ja jums nepieciešams, mūsu tehniķis dosies uz jūsu vietu, lai uzstādītu un pārbaudītu mašīnu, kā arī apmācītu jūsu strādnieku strādāt ar mašīnu (vilciena laiks ir atkarīgs no jūsu darbinieka). Izdevumiem (aviobiļete, pārtika, viesnīca, ceļošanas maksa jūsu valstī) ir jābūt jūsu kontā, un jums ir jāmaksā par tehniķi USD 150 dienā. Jūs varat arī doties uz mūsu rūpnīcu, lai veiktu apmācību.

Pēc apkopes: Ja rodas problēma ar mašīnu, mūsu tehniķis dosies uz jūsu vietu, lai pēc iespējas ātrāk salabotu iekārtu. Izmaksām ir jābūt jūsu kontā (kā norādīts iepriekš).
